双轴输出带安装底座齿轮箱结构

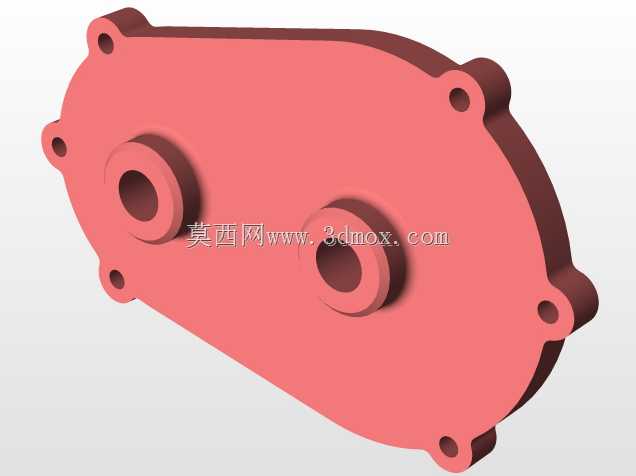

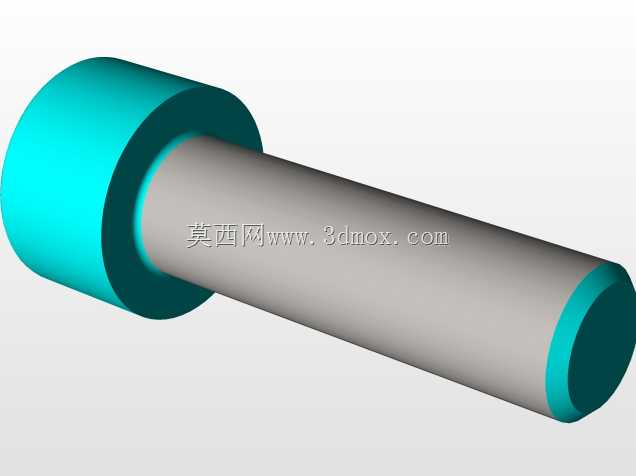

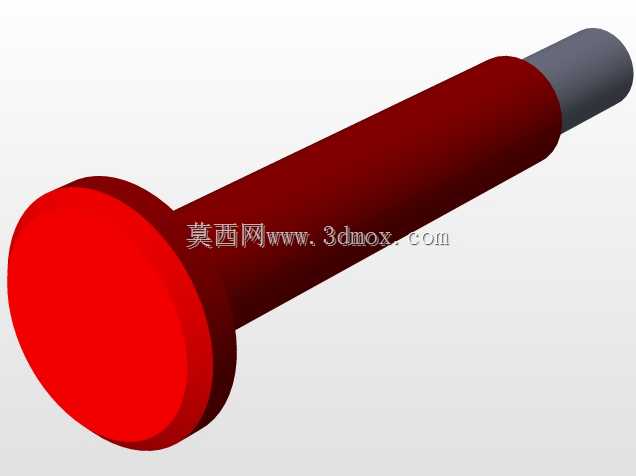

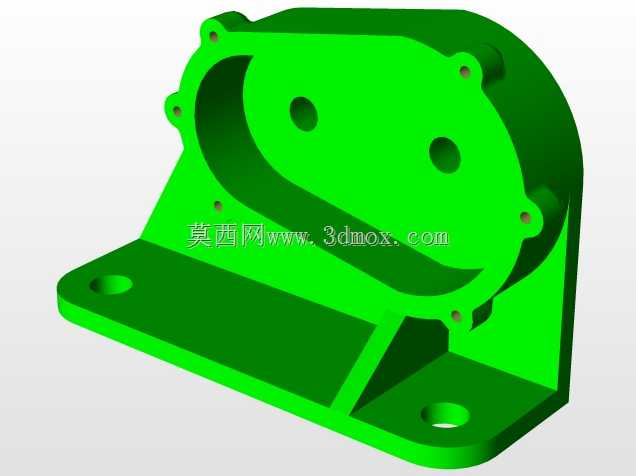

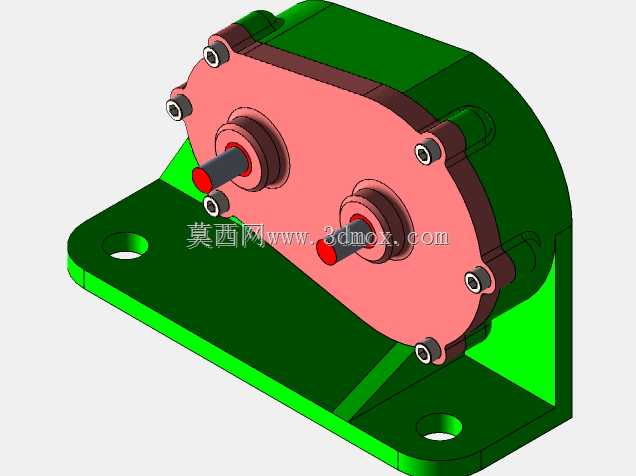

　　在小型自动化输送线、桌面级实验台传动、轻工包装辅助工位的动力传递环节，这类紧凑式齿轮箱是非常常见的动力匹配部件，它的核心作用是在有限安装空间内完成输入转速的匹配调整，同时将动力通过两个平行输出轴传递给后端执行件，适配需要同步双点位动力输出的工况，比如小型辊道的双端驱动、简易工装的同步进给机构，都能看到这类结构的应用。从实际使用的角度看，这个齿轮箱采用了剖分式箱体设计，绿色部分为箱体主壳与一体铸造成型的安装底座，粉色部分为箱盖，两者通过沿结合面周向均匀布置的内六角螺栓完成紧固，这种设计的优势在于装配时可以先将内部齿轮轴系、轴承组件全部在箱体壳腔内完成定位预装，再扣合箱盖锁紧，后期维护拆解时也不需要完全拆除周边的外接管路与动力连接件，只需要拆开箱盖就能检查内部齿轮啮合状态、补充润滑脂，大幅降低现场运维的工作量。安装底座上预留了两个沉头安装孔，孔位的中心距与底座的边缘轮廓做了适配性设计，安装时可以直接通过螺栓将整个齿轮箱固定在设备的安装基板上，沉孔结构能够让螺栓头完全没入底座平面，不会突出底座表面造成安装干涉，底座与箱体主体之间设置了三角形加强筋结构，筋板从箱体侧壁一直延伸到底座安装面，在齿轮箱承受输出端径向负载的时候，加强筋能够分散箱体与底座连接位置的应力，避免长期负载下连接位置出现开裂变形。两个平行布置的输出轴从箱盖侧伸出，轴端做了定位轴肩设计，伸出段的直径匹配常用的联轴器、同步带轮安装孔径，轴端的中心孔既可以作为加工时的工艺定位基准，

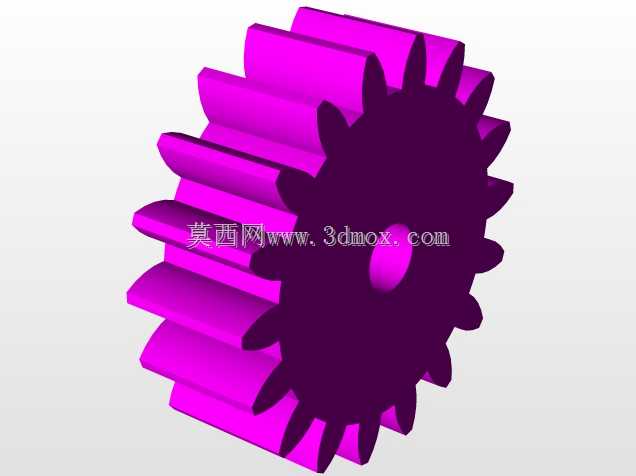

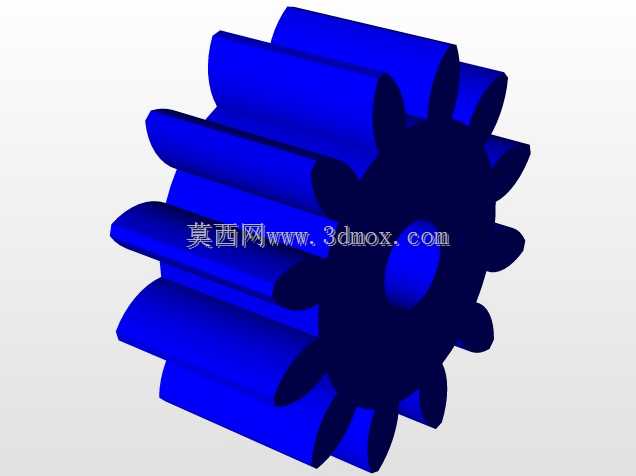

　　也能在安装外接传动件时作为顶紧定位点，保证传动件的同轴度，减少轴系运转时的径向跳动。箱盖与箱体的结合面做了精密铣削加工，平面度控制在合理公差范围内，装配时配合密封垫片就能防止内部润滑脂泄漏，同时阻挡外界的粉尘、切削碎屑进入箱体内部，避免齿轮啮合面出现磨粒磨损。设计这类齿轮箱的时候，首先要确定的是内部齿轮的中心距，这个参数直接决定了箱体的整体宽度与两个输出轴的轴间距，要匹配后端执行件的安装位置要求，同时还要核算齿轮的模数与齿宽，保证传递额定扭矩时轮齿的弯曲强度与接触强度满足工况要求，避免出现断齿、点蚀的问题。轴系的支撑选用了深沟球轴承，分别布置在箱体与箱盖的轴承座孔内，轴承座孔的同轴度公差要严格控制，否则会造成轴承卡滞、运转阻力过大、

　　温升过高的问题。箱体的壁厚设计要兼顾结构强度与轻量化要求，过厚的壁厚会增加整体重量，提升材料成本，过薄则会在轴承支撑位置出现形变，影响轴系的运转精度，这类小型齿轮箱的壁厚通常根据传递扭矩大小控制在3-5mm区间，轴承座位置会做局部加厚处理，提升支撑刚度。安装底座的厚度要大于箱体侧壁厚度，因为安装位置是整个齿轮箱的受力支撑点，螺栓锁紧时的预紧力、输出端负载带来的倾覆力矩都会作用在底座上，足够的厚度才能避免底座安装后出现翘曲。在实际选型适配的时候，需要重点核对几个安装边界参数：首先是底座两个安装孔的中心距，要和设备安装架上的预留孔位完全匹配，避免现场二次打孔；其次是两个输出轴的轴间距、轴径、伸出长度，要和外接传动件的安装尺寸适配，

　　比如安装同步带轮的话，轴径要和带轮的内孔一致，伸出长度要满足带轮轮毂的安装宽度，还要预留锁紧件的位置；另外要注意箱体的整体外轮廓尺寸，尤其是箱体的高度与宽度方向的尺寸，要确认安装位置周边没有其他部件干涉，比如齿轮箱上方如果有走线槽或者其他机构，要留出足够的安全间隙，避免运转时出现碰撞。这类齿轮箱通常采用脂润滑方式，不需要额外设置油标、放油塞等结构，装配时在齿轮啮合面与轴承位置填充足够的润滑脂就能满足长期运转需求，适合在转速不高、负载平稳的工况下使用，不需要复杂的润滑维护，相比开式齿轮传动，封闭的箱体结构能够更好的保护内部传动件，延长使用寿命，同时降低传动过程中的噪音，提升工位的操作舒适度。在建模过程中，这类结构需要重点处理几个配合位置的公差：轴承与轴承座孔的配合采用基孔制过渡配合，保证轴承外圈能够稳定固定在座孔内不会出现周向转动；轴与轴承内圈的配合也要控制合理的过盈量，避免装配困难或者运转时内圈与轴出现相对滑动；箱盖与箱体的螺栓孔位置要做同轴度约束，避免装配时螺栓无法顺利穿入。另外，箱体的铸造圆角要做统一处理，所有转角位置都要设置合理的铸造圆角，避免铸造时出现应力集中、浇铸不足的缺陷，同时也能减少加工时的应力变形。
