双组活塞轴连杆传动机构三维结构

　　这套双组活塞轴连杆传动结构，是往复式动力转换单元的核心基础构型，日常在小型内燃动力装置、往复式压缩设备、低压流体输送泵组的结构设计中经常会用到，核心作用是把活塞的直线往复运动，通过连杆的铰接传动转换为曲轴端的旋转扭矩输出，反过来也可将曲轴的旋转输入转化为活塞的直线推压动作，适配不同工况下的动力传递需求。

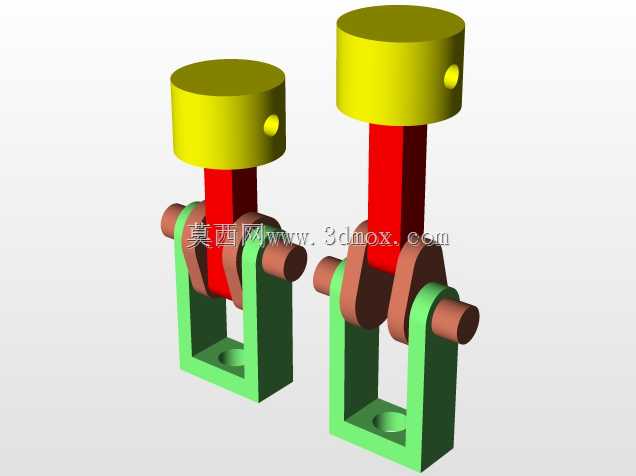

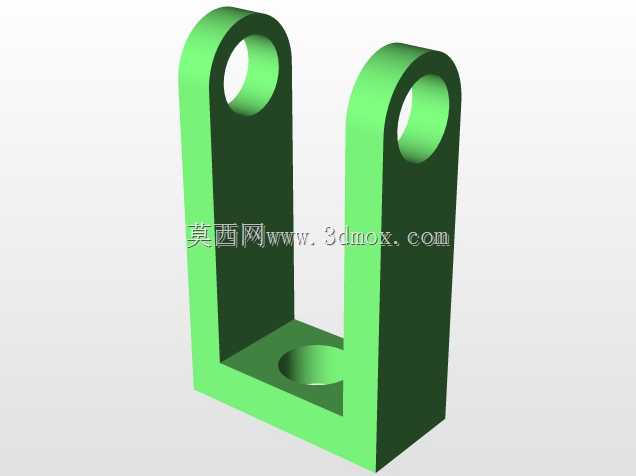

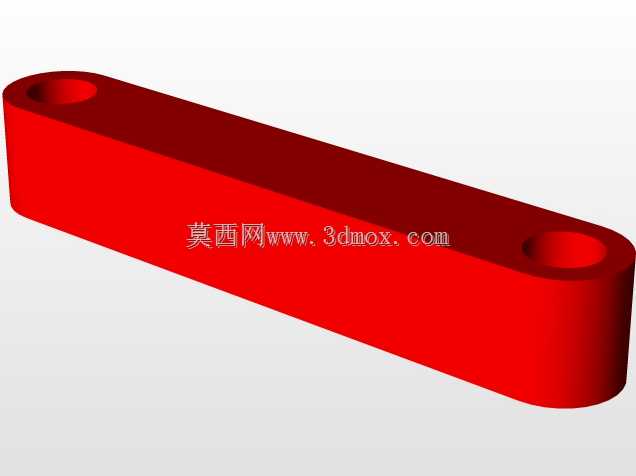

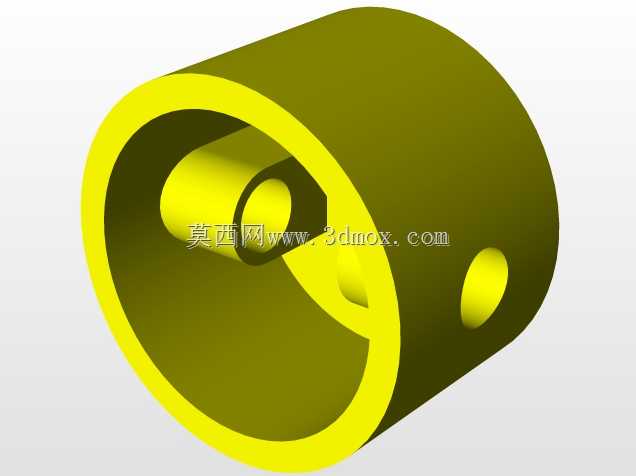

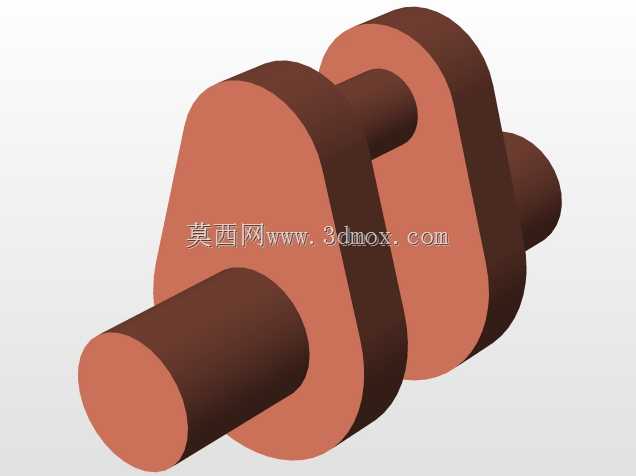

　　从结构组成来看，整套机构包含两组独立的活塞-连杆-曲轴铰接单元，活塞部分采用圆柱式结构设计，顶部为封闭平面，侧壁预留活塞销安装通孔，销孔位置经过同轴度公差优化，避免活塞往复运动过程中出现偏磨卡滞；活塞与连杆小头端通过活塞销实现铰接，连杆采用变截面杆身设计，小头端为整圆衬套安装位，大头端为剖分式轴瓦配合结构，可直接卡装在曲轴的曲柄销位置，保证传动过程中铰接副的转动灵活性。曲轴部分采用双拐错位布置，两个曲柄销的相位差可根据实际工况的动力输出平顺性要求调整，图中展示的是同相位布置构型，适合需要双活塞同步动作的泵类设备使用场景，曲轴的主轴颈部分通过机架上的安装孔实现径向定位，机架采用U型框式支撑结构，底部预留安装固定孔位，可直接通过螺栓紧固在设备的基座平面上，支撑结构的两侧壁同轴度经过设计校核，避免曲轴转动时出现别劲问题。

　　设计过程中首先要确认的是活塞的行程参数，行程由曲柄销的回转半径直接决定，也就是曲柄销中心到主轴颈中心的偏心距，两倍偏心距即为活塞的全行程长度，选型时需要根据设备的排量、输出扭矩需求反推偏心距数值，同时要校核连杆的摆动角度，避免连杆摆动到极限位置时与机架侧壁、活塞裙部发生运动干涉。活塞的外径尺寸需要匹配配套缸筒的内径，配合间隙根据工作介质、运行转速、材质选择调整，比如常温低压气动场景下采用工程塑料活塞时，配合间隙可控制在0.02-0.05mm区间，若为金属材质内燃机活塞，还需要额外考虑热膨胀量预留间隙，避免高温工况下胀缸。

　　安装边界方面，整套机构的横向安装尺寸由两组活塞的中心距决定，中心距需要大于活塞外径加上连杆摆动时的最大横向偏移量，避免两个连杆运动过程中发生碰撞；纵向安装尺寸需要覆盖曲轴回转的最低位置到活塞上止点的最高位置，预留至少5mm的安全间隙，避免活塞运动到上止点时碰撞缸盖，曲轴转动到下止点时连杆大头碰撞机架底部。机架底部的安装孔位采用对称布置，孔距根据配套基座的安装螺柱位置匹配，孔径适配常用的内六角螺栓规格，安装时需要先将曲轴组件装入机架支撑孔，再依次套装连杆、活塞组件，最后装入活塞销并加装轴向限位卡簧，防止活塞销在往复运动中轴向窜出刮蹭缸壁。

　　实际应用中，这套基础构型可根据不同场景做参数调整，比如用在小型空压机上时，可在活塞顶部加装密封环，缸筒端部配置进排气阀组，就能实现连续的气体压缩输出；用在内燃动力教具上时，可配合缸体、气门组件、点火系统做原理演示，直观展示四冲程动力的转换过程；用在小型计量泵上时，可调整曲柄偏心距来改变活塞行程，精准控制单次泵送的流体体积。结构设计时所有铰接副都预留了润滑通道位置，可根据运行转速选择脂润滑或者压力油润滑，高转速场景下连杆大头需要设计轴瓦安装槽，配合压力润滑油路降低铰接副的磨损，低转速轻载场景下可直接采用自润滑衬套，减少日常维护工作量。
