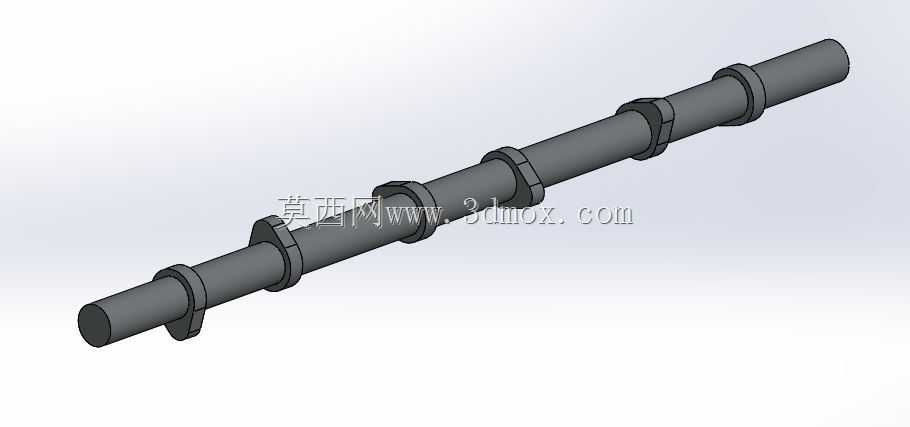

汽车发动机进排气控制凸轮轴结构设计

　　这款凸轮轴是汽车发动机配气机构的核心传动零件，主要应用在直列四缸往复式内燃机的动力舱布局中，直接决定发动机各缸进排气门的开启正时与升程曲线，是影响发动机充气效率、动力输出平顺性与燃油经济性的关键结构件。从实际装车场景来看，该零件布置在发动机缸盖上部的凸轮轴轴承座孔内，一端通过正时链轮或正时皮带与曲轴输出端连接，按照预设的传动比跟随曲轴同步转动，轴身分布的多组凸轮型面会在转动过程中周期性推动气门挺柱或摇臂，克服气门弹簧预紧力完成气门的开启与闭合动作，匹配四缸发动机的点火顺序实现各缸进排气过程的精准时序控制。

　　设计过程中首先要匹配目标发动机的缸心距参数，确定各凸轮组之间的轴向间距，保证每一组凸轮都能精准对应单缸的进排气门位置，避免出现运动干涉；轴身的主轴颈直径需要匹配缸盖轴承座的安装孔径，预留合适的配合公差保证转动顺畅同时控制径向窜量，轴端的定位结构要能承受正时传动带来的轴向载荷，防止工作过程中出现轴体轴向移位导致的配气正时偏差。凸轮型线的设计是整个零件的核心，需要结合发动机的额定转速、目标扭矩输出区间来确定凸轮的升程高度、包角大小与缓冲段轮廓，既要保证气门开启时有足够的流通截面积满足进气充气需求，也要控制气门落座的速度，避免气门撞击阀座产生过大异响与磨损。

　　从安装边界来看，该凸轮轴的整体轴向长度需要适配对应排量发动机的缸盖总宽度，轴身最大外圆轮廓不能与缸盖内的润滑油道、螺栓安装孔产生空间干涉，轴颈位置需要设计对应的润滑油道连通结构，保证发动机工作时机油能够持续输送到轴颈摩擦面形成有效油膜，降低转动过程中的磨损速率。轴体采用整体式结构设计，相比组合式凸轮轴拥有更好的结构刚性，能够承受高转速下的周期性冲击载荷，适配家用乘用车汽油机的常用工作转速区间，在日常运行工况下可以保证长时间的配气精度稳定，减少因凸轮磨损导致的气门正时偏差、动力下降等故障概率。建模过程中对各凸轮型面做了连续曲率过渡处理，轴颈与凸轮的连接位置做了圆角卸荷设计，能够有效降低应力集中系数，提升零件的疲劳强度，满足发动机全生命周期内的使用强度要求。
