大众与雪佛兰车型动力转接适配板结构

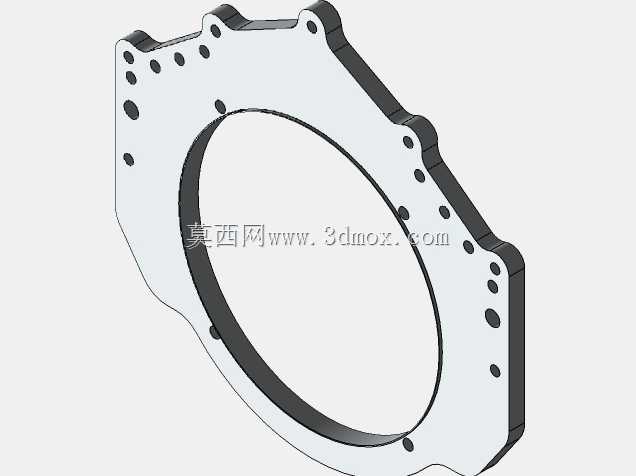

　　在跨车型动力总成改装、动力系统移植的工程场景中，不同品牌车型的发动机与变速箱端连接法兰往往存在螺栓孔位不匹配、结合面轮廓错位、中心定位基准偏移的问题，这类转接适配板就是为解决该类对接痛点设计的核心连接构件。从结构设计逻辑来看，该适配板整体采用盘式异形法兰结构，中心开设大直径通孔，用于避让变速箱输入轴或者发动机曲轴输出端的运动空间，避免轴系运转过程中与板件发生运动干涉，中心孔的同轴度公差需要控制在0.02mm以内，才能保证动力输入输出的轴线重合，减少运转过程中的偏载振动。板体周边的螺栓孔采用差异化排布设计，一侧孔位完全匹配大众系列车型发动机缸体后端的安装螺孔位置、孔深以及螺纹规格，另一侧孔位则对应雪佛兰车型变速箱壳体前端的连接点位，

　　孔位的位置度公差严格控制在0.1mm范围内，保证安装时螺栓可以顺利穿入，不会出现强行装配导致的壳体应力开裂问题。适配板的厚度经过受力仿真校核，在满足发动机最大输出扭矩传递强度要求的前提下尽可能做轻量化处理，板体边缘的异形轮廓完全贴合两侧连接部件的壳体外形，避免与周边的启动马达、离合器分泵、线束固定支架等附属部件发生空间干涉。在实际装车应用中，该适配板不需要对原有发动机或者变速箱的壳体做任何打孔、切削等破坏性改装，只需要在结合面处加装对应厚度的密封垫片，按照对角线顺序分次拧紧固定螺栓，就能实现大众系列发动机与雪佛兰系列变速箱的刚性连接，大幅降低跨品牌动力移植的改装成本与加工周期。从安装边界来看，

　　适配板的外轮廓最大尺寸完全包覆两侧连接法兰的结合面，不会超出原有动力总成的外围轮廓，不需要额外改动发动机舱的布局，也不会影响原有离合器、飞轮等部件的安装位置，适配板上预留的多个小直径通孔，用于安装定位销，保证装配时的定位精度，同时部分孔位可用于固定线束卡扣、管路支架等附属零件，减少后期改装的额外固定点加工。设计过程中充分考虑了动力传递的受力特性，板体采用高强度铝合金或者钢质材料加工，对应大扭矩传递的应用场景可选用45号钢调质处理，表面做发黑防锈处理，对应轻量化需求的场景可选用7075铝合金加工，在保证连接强度的同时降低整体重量。板体的结合面平面度公差控制在0.05mm以内，保证与两侧壳体结合时的密封性能，避免出现漏油、进灰等问题，

　　影响离合器或者液力变矩器的正常工作。在实际改装作业中，这类适配板往往需要配合定制长度的飞轮固定螺栓、输入轴导向套一同使用，适配板上的对应沉孔深度经过精确计算，保证螺栓拧紧后不会突出板体表面，也不会因为啮合长度不足导致连接松动。不同于通用型转接法兰，该适配板的孔位排布完全针对特定的大众发动机与雪佛兰变速箱对接场景设计，不存在多余的冗余孔位，避免了孔位过多导致的板体强度下降问题，同时异形的外轮廓也尽可能避开了发动机与变速箱结合处的加强筋、凸台等结构，安装后板体与两侧壳体完全贴合，不会出现局部间隙过大的问题。在三维建模过程中，需要完全复刻两侧连接法兰的所有点位坐标，包括每个螺栓孔的相对位置、孔径、沉孔深度，结合面的凸台高度、避让槽位置，才能保证加工后的适配板可以直接装车使用，不需要二次修配。
