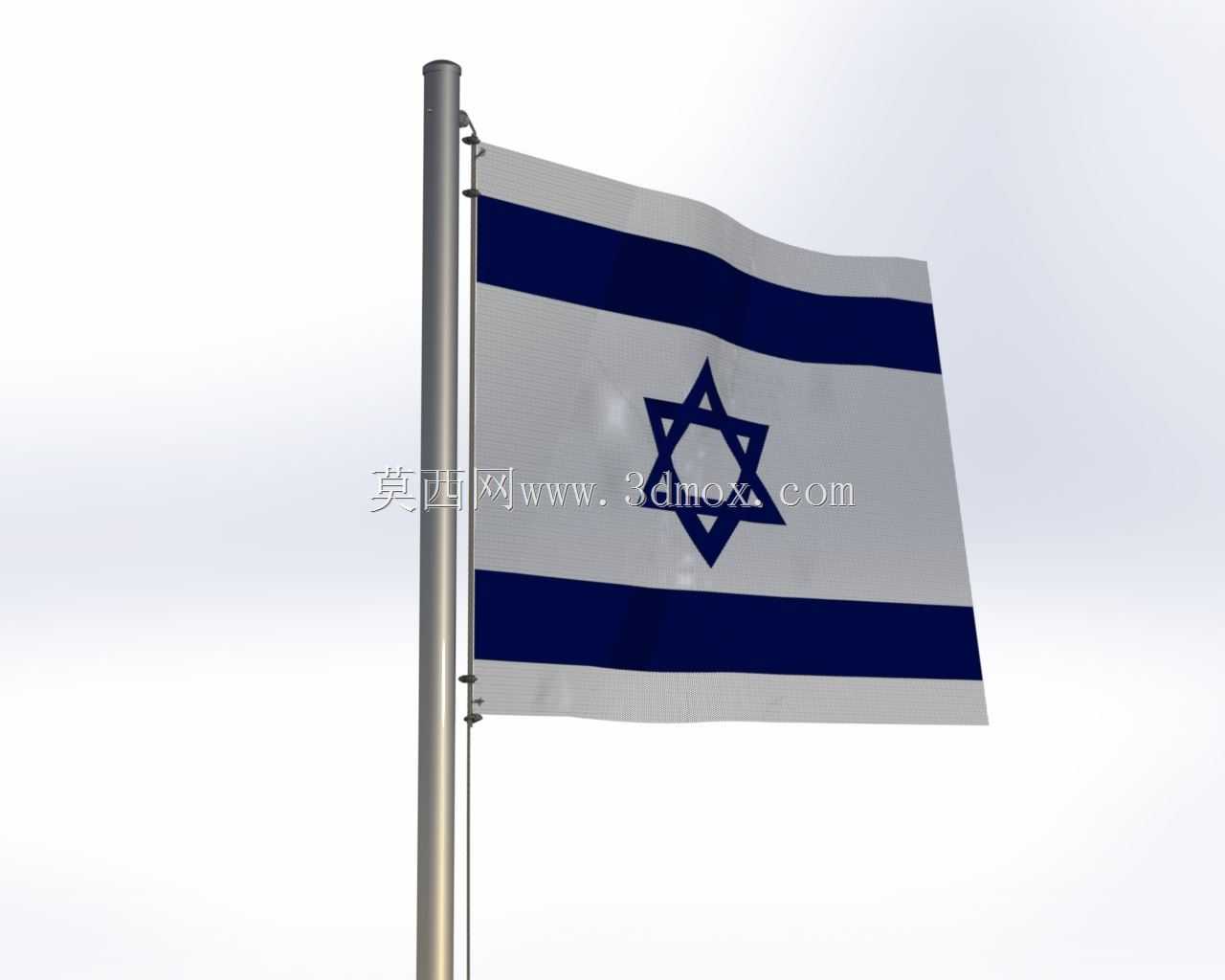

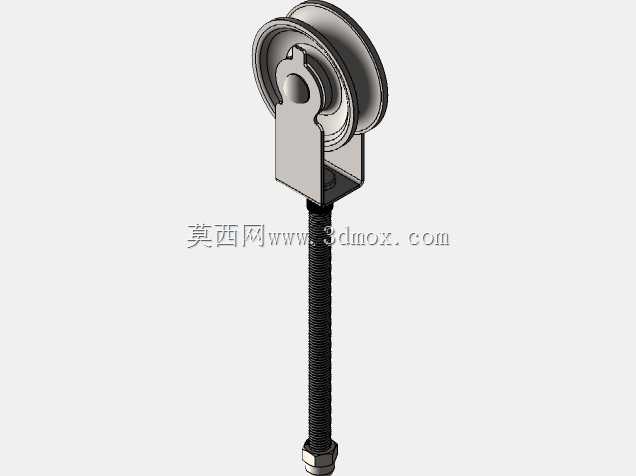

带可替换旗面的户外立式金属旗杆结构

　　日常做户外展示类构件建模的时候，这类立式旗杆的结构其实经常会碰到，很多人觉得就是一根圆管没什么好细化的，真到落地安装的时候才会发现各种细节没考虑到，要么旗面固定件卡不住风大了卷边，要么底座连接强度不够遇到强风出现杆体倾斜，要么杆体分段对接的位置公差没留够，现场拼接的时候对不上孔位。这次做的这个旗杆结构，首先从实际使用场景出发，覆盖了园区入口、展会临时展示、校园广场、企业前台形象展示这些常见的使用场景，不同场景下对杆体高度、固定方式的要求差异很大，建模的时候特意把各个连接部位做成了参数可调整的结构，方便后续根据实际安装需求改尺寸。

　　从功能特性上来说，这个旗杆不是单纯的一根光杆，杆体侧面预留了旗帜升降的导向槽，配套的固定滑扣可以沿着槽体顺畅滑动，不会出现普通抱箍式固定件在风载下绕杆体旋转、导致旗面缠绕的问题。滑扣的位置做了防脱限位，升到顶部之后可以通过内置的卡位结构锁定，不需要额外的绳索绑扎，日常更换旗面的时候只需要把滑扣降到合适高度，操作起来比传统的穿绳式结构方便很多，也避免了绳索长期外露老化断裂的问题。杆体本身采用分段式设计，单段长度控制在常规运输尺寸范围内，段与段之间采用插接配合加径向顶丝固定，对接位置做了定位止口，不需要现场反复调整对齐，拼接之后杆体的直线度可以控制在合理范围内，不会出现明显的弯折错位。

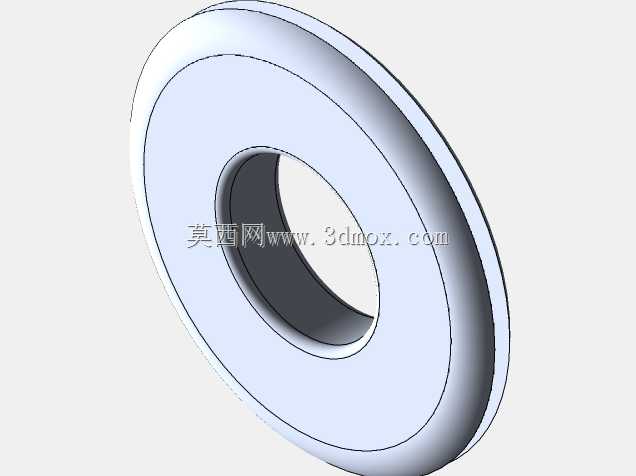

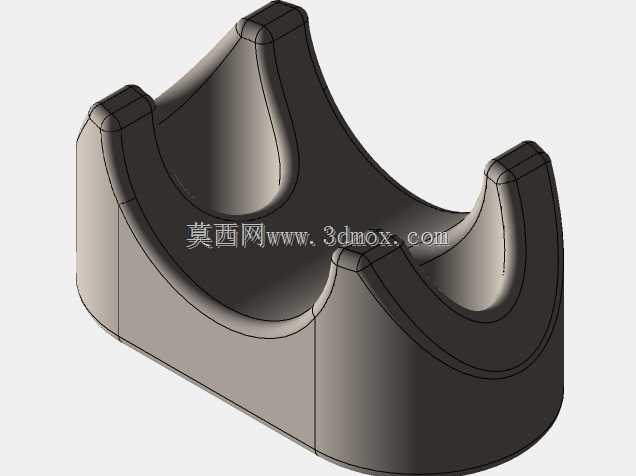

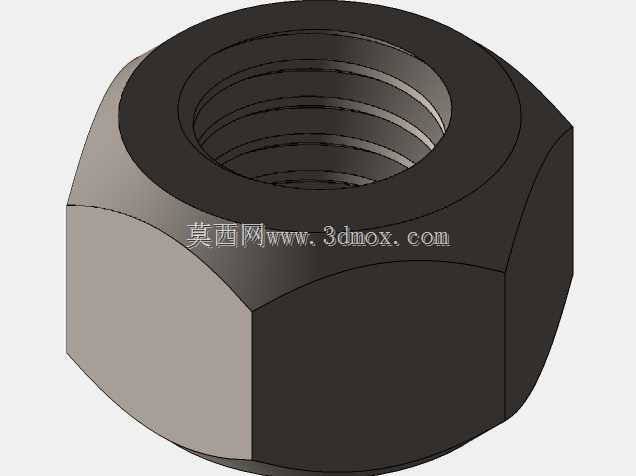

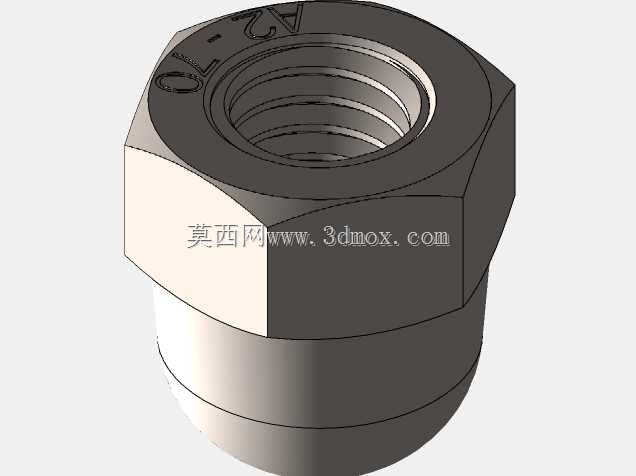

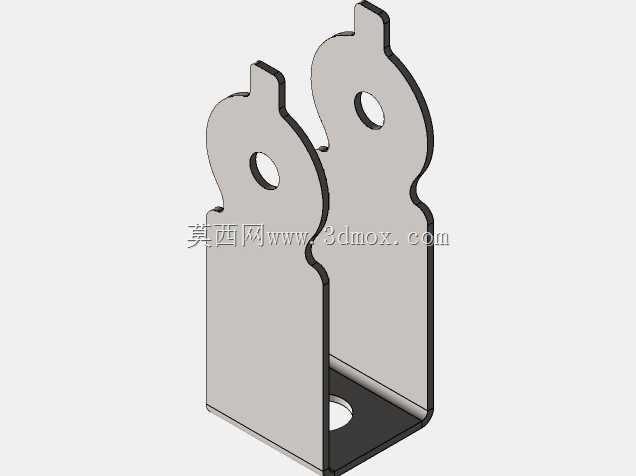

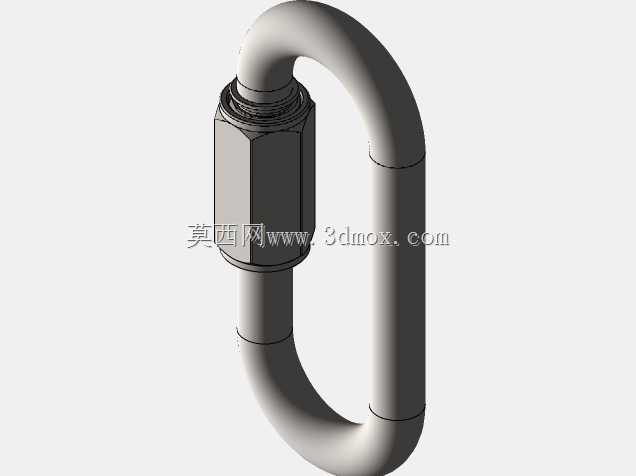

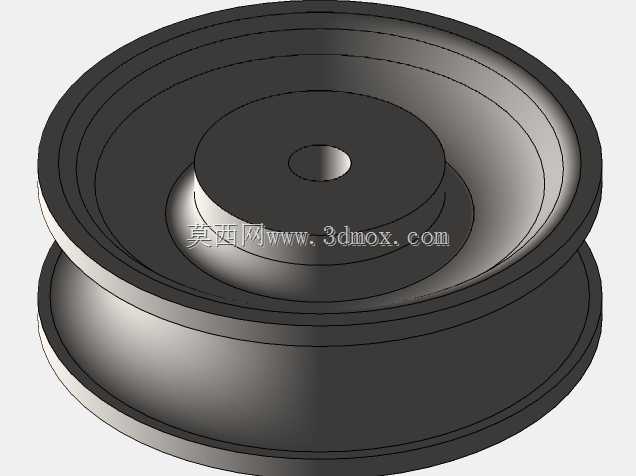

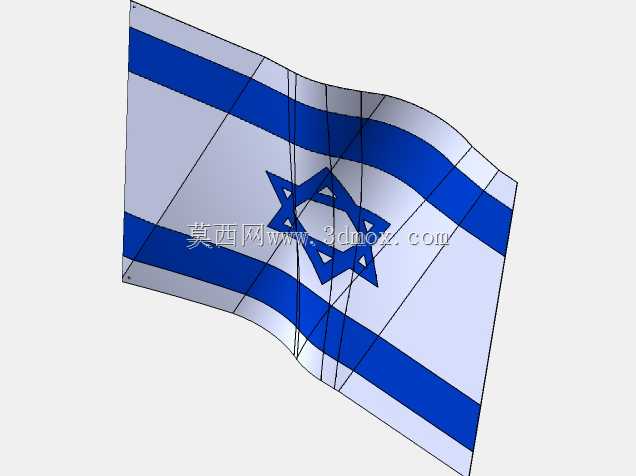

　　设计思路上，一开始没有直接画整根圆管，而是先梳理了整个旗杆的受力路径：风载作用在旗面上之后，力会通过固定滑扣传递到杆体，再通过杆体传递到底座的安装面，所以各个受力节点的强度都做了对应考量。滑扣和杆体接触的位置做了减磨处理，长期滑动也不会刮花杆体的表面涂层；杆体的壁厚根据常用的高度区间做了匹配，常规3米以内的展示用旗杆壁厚不需要太厚，避免整体重量太大搬运不便，要是做6米以上的户外高杆，就可以通过调整参数把壁厚加厚，同时加大底座的连接法兰尺寸，保证抗风等级满足使用要求。旗面的固定位置特意做了通用化设计，没有绑定特定尺寸的旗面，上下两个固定点的间距可以根据实际使用的旗面规格调整，不管是常规的几号国旗，还是企业定制的宣传旗帜，都能通过调整滑扣的位置来适配，不需要额外改动杆体结构。

　　外形尺寸和安装边界这块，建模的时候特意留足了安装调整空间，杆体底部的连接法兰做了长圆孔设计，现场打安装孔的时候就算有几毫米的位置偏差，也能通过长圆孔调整到位，不需要重新打孔破坏安装地面。法兰和杆体的连接位置做了加强筋结构，避免杆体受侧向风载的时候在焊缝位置出现应力集中断裂。如果是临时展示不需要永久固定的场景，也可以搭配配重底座使用，法兰的安装孔位和常规的配重块连接尺寸是通用的，不需要额外做转接件。杆体顶部做了圆弧封盖，不会出现尖锐的切口，既避免了雨水进入杆体内部造成锈蚀，也能防止安装维护的时候被锐边划伤。导向槽的开口宽度做了严格控制，既保证滑扣能顺畅滑动，又不会因为开口太大导致滑扣在风载下脱出，槽体的边缘做了倒圆角处理，不会磨损旗面的固定边，延长旗面的使用寿命。

　　很多人做这类结构的时候容易忽略旗面在风载下的飘动空间，建模的时候特意校核了杆体和周边障碍物的距离要求，常规尺寸的旗面完全展开之后，不会和杆体旁边的墙面、绿植或者其他构筑物发生刮蹭，安装的时候只要按照预留的边界留出足够空间，就不会出现旗面被勾住扯坏的问题。另外杆体的表面处理工艺对应的结构细节也在模型里做了体现，比如插接配合的位置预留了喷塑或者喷漆的涂层厚度公差，不会因为表面做了涂层之后插接太紧装不进去，各个连接孔的位置也预留了涂层余量，不需要安装的时候再重新扩孔。
