小型金属防水LED信号指示灯结构设计

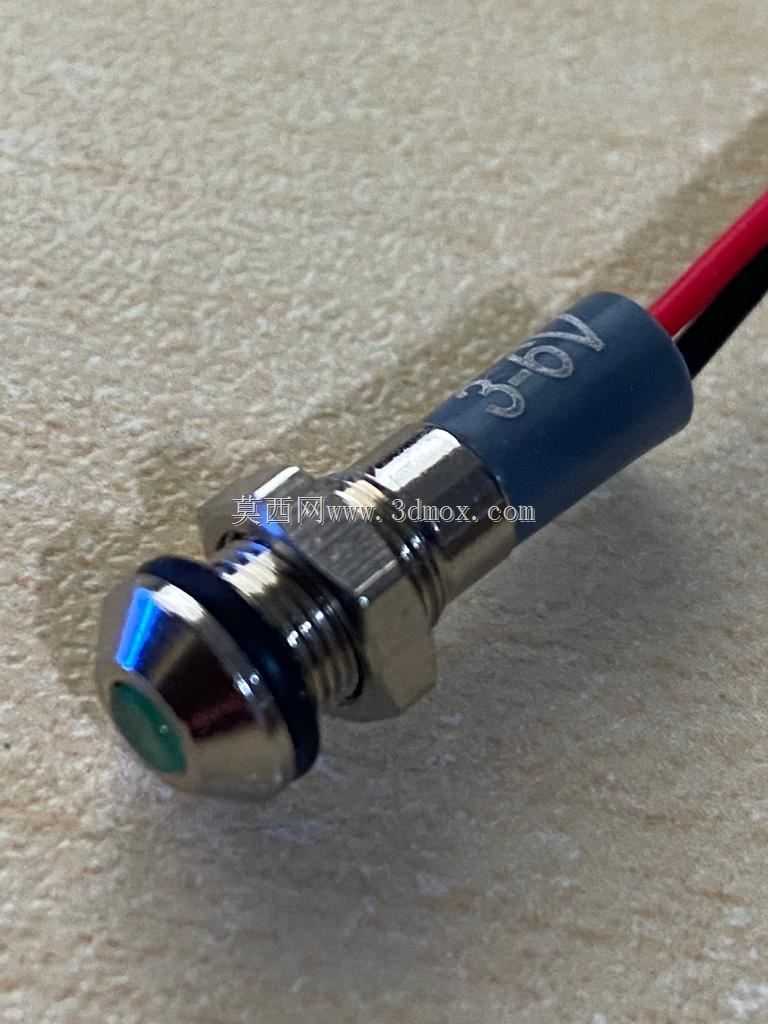

　　这款直径5毫米的金属LED信号指示灯，在工业现场的应用覆盖范围极广，从自动化控制柜的面板状态指示，到小型加工设备的运行信号反馈，再到户外便携检测设备的工况提示，都能见到这类小型指示灯的身影。不同于大尺寸的多层警示灯，这类毫米级的小型指示灯主要承担单点位的状态输出功能，比如电源接通提示、信号触发反馈、故障点位指示，不需要传递复杂的多层级信号，只需要通过亮灭、常亮或闪烁的状态，给现场操作人员传递最直接的点位状态信息。

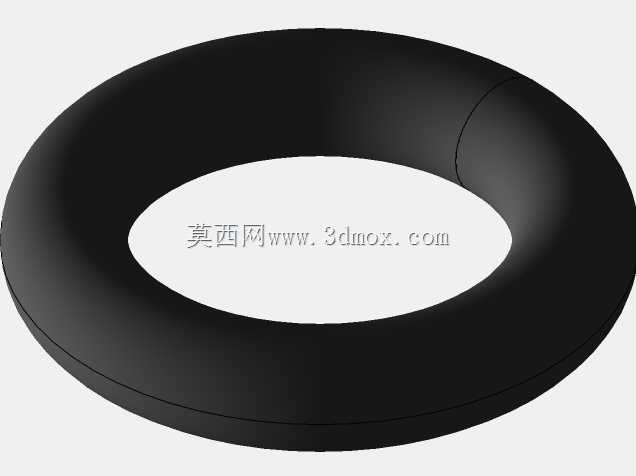

　　从实际使用的工况来看，这类小型指示灯经常会被安装在设备的操作面板侧方、狭小的设备舱内部、甚至是户外移动设备的外露点位，所以设计时首先考虑的是安装空间的适配性。整体采用螺纹式安装结构，主体外壳为金属材质，既可以保证安装后的结构强度，避免设备搬运、日常操作过程中磕碰导致的指示灯损坏，金属外壳自带的屏蔽属性，也能降低设备内部强电线路对指示灯信号传输的干扰，避免出现误亮、频闪的异常情况。灯头部分做了防水密封结构，搭配尾部的热缩管密封处理，能够达到IP66的防护等级，哪怕是在有切削液飞溅的机加工设备面板上，或是户外露天使用的小型检测设备上，也不用担心液体渗入导致的指示灯短路失效。

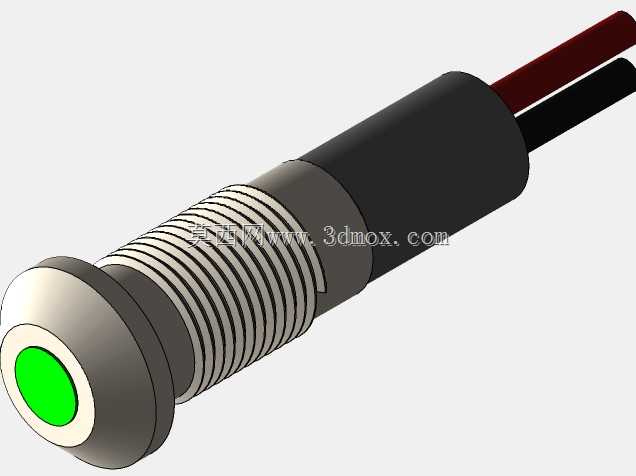

　　设计这款指示灯的三维模型时，首先要明确安装边界的尺寸约束：安装开孔直径为5毫米，这是面板开孔的核心尺寸，建模时螺纹部分的外径要严格匹配开孔公差，避免出现安装时螺纹无法穿过开孔、或是安装后间隙过大晃动的问题。灯头的突出高度控制在3毫米以内，既保证发光面有足够的外露角度，让操作人员在不同方位都能清晰观察到灯的亮灭状态，也不会因为突出过多，在设备搬运、操作过程中被剐蹭导致灯头破损。尾部的引线部分做了应力释放结构，和灯体衔接的位置做了加长的热缩包裹段，避免安装布线时反复弯折引线，导致引线和灯体内部的焊点脱落，这也是很多小型指示灯容易出现的失效点，建模时把这个结构做出来，能给后续做布线设计的工程师提供准确的干涉检查参考。

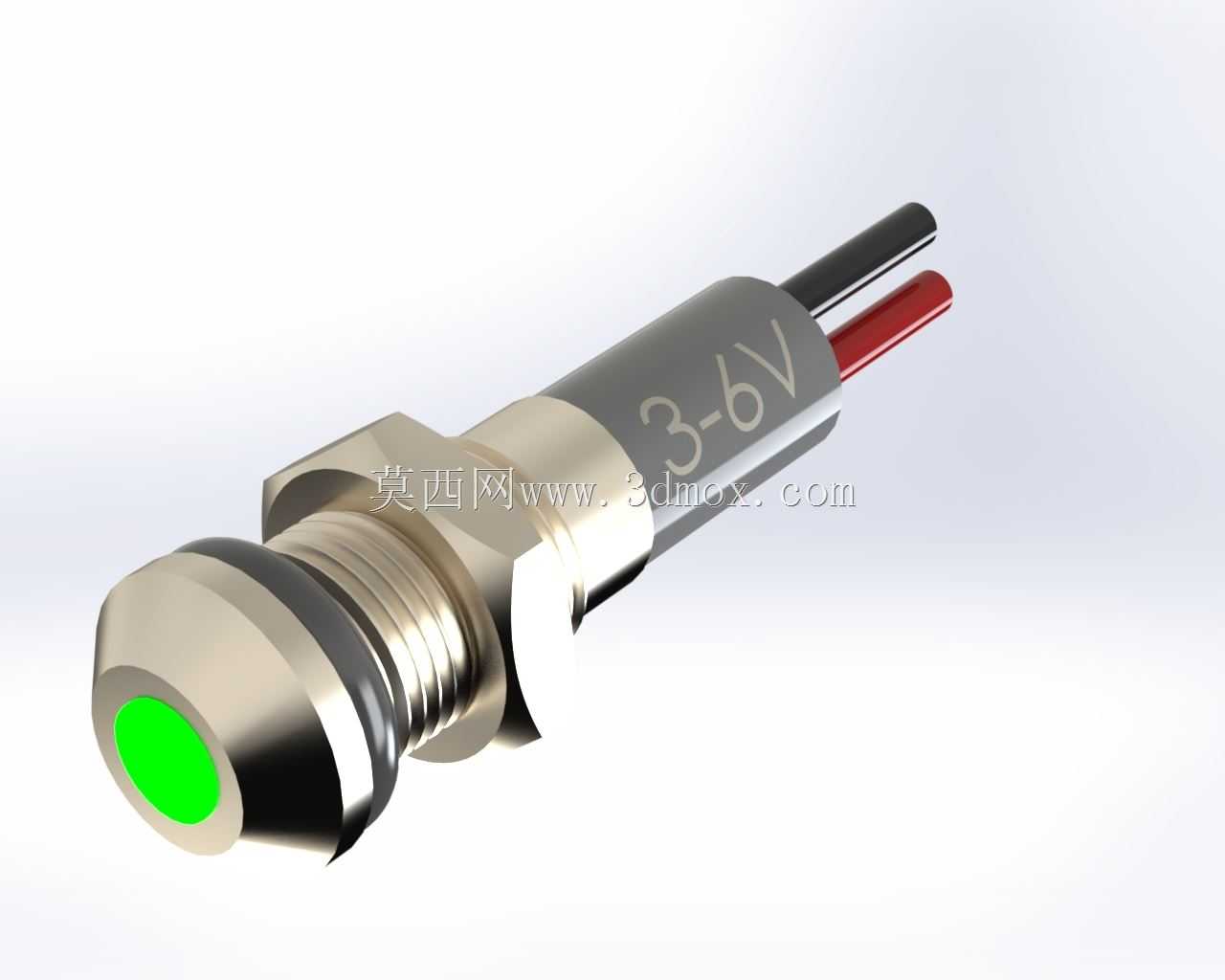

　　从功能特性上来说，这款指示灯采用低功率LED发光元件，工作电压覆盖3-6V的常用低压控制回路，不需要额外加装分压电阻，直接可以对接设备的PLC输出点位、或是小型控制板的信号输出端，接线方式为红黑两根引线，红色接正极、黑色接负极，接线逻辑简单，现场布线时不容易出现接反的问题。发光端采用磨砂聚光透镜，既可以让光线均匀发散，不会出现局部亮度过高刺眼的问题，也能扩大可视角度，在偏离指示灯正前方60度的范围内，都能清晰识别到灯的点亮状态。金属外壳的表面做了镀镍处理，抗氧化能力强，在潮湿、有轻微腐蚀性气体的车间环境里长期使用，也不会出现外壳生锈、光泽褪化的问题，能长期保持外观的整洁度。

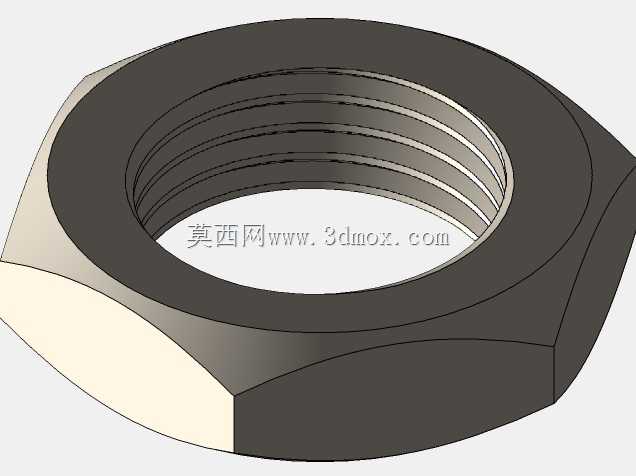

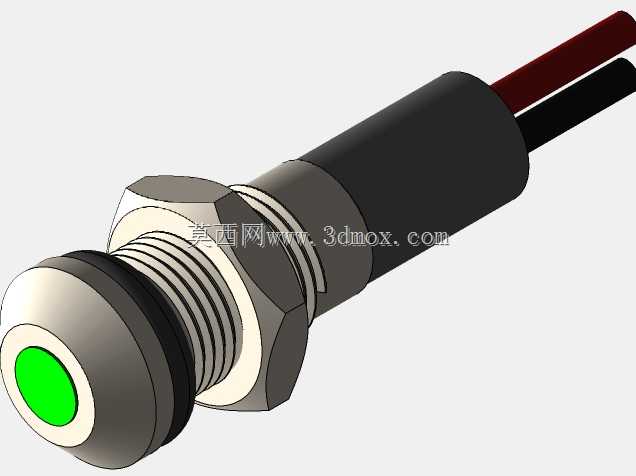

　　在做设备结构设计选型时，这类小型指示灯的三维模型可以直接导入设备的面板装配体中，提前核对安装位置和周边元件的间隙，比如和旁边的按钮、开关、接线端子之间的距离，避免出现安装后指示灯被其他元件遮挡、或是扳手拧固定螺母时没有操作空间的问题。建模时把螺纹的牙型、固定螺母的尺寸、垫片的厚度都做了1:1的还原，工程师在做装配干涉检查时，可以直接模拟真实的安装流程，把螺母、垫片依次装配到位，确认整个安装路径上没有结构干涉，不需要再额外核对二维图纸的尺寸，能大幅提升面板设计的效率。另外尾部引线的长度和弯折半径也按照实物做了还原，在做设备内部布线规划时，可以直接在模型里模拟引线的走向，确认引线和内部的运动部件、发热元件之间的安全距离，避免后续实际装配时出现引线被磨破、被高温烤坏的隐患。

　　很多工程师在做小型设备的设计时，容易忽略这类小元件的细节建模，往往用一个简单的圆柱代替指示灯，导致后续实际装配时出现开孔尺寸不对、安装后和周边结构干涉、引线长度不够等问题，而精准还原的指示灯三维模型，能把这些潜在的问题在设计阶段就排查掉。比如在做手持检测设备的外壳设计时，指示灯往往安装在外壳的边角位置，如果模型没有还原灯头的突出高度，可能会出现外壳装配后灯头被外壳边框挡住一半，导致可视角度变小的问题；如果没有还原尾部的接线结构，可能会出现灯体装进去之后，尾部的引线和内部的电池、电路板发生挤压，导致外壳无法合盖的问题。这些细节问题虽然不大，但在实际生产装配时会耗费大量的时间去调整修改，而精准的三维模型就能提前规避这些问题。

　　另外，这类金属指示灯的抗震性能也是设计时重点考虑的点，内部的LED元件和限流元件都做了灌封处理，在有振动的设备上使用，比如冲压设备周边的控制箱、移动作业的小型设备上，也不会因为长期振动导致内部元件松脱失效。建模时把内部的灌封区域做了简化示意，但保留了外部所有的装配尺寸，既能保证模型的轻量化，不会因为细节过多导致装配体卡顿，也能完全满足结构设计、干涉检查、安装模拟的使用需求。不管是做新设备的结构设计，还是对现有设备做指示灯点位的改造升级，这个模型都能提供准确的尺寸参考，帮助工程师快速完成布局设计，减少反复核对尺寸、调整结构的工作量。
