带断路器六联H型工业电源分配单元

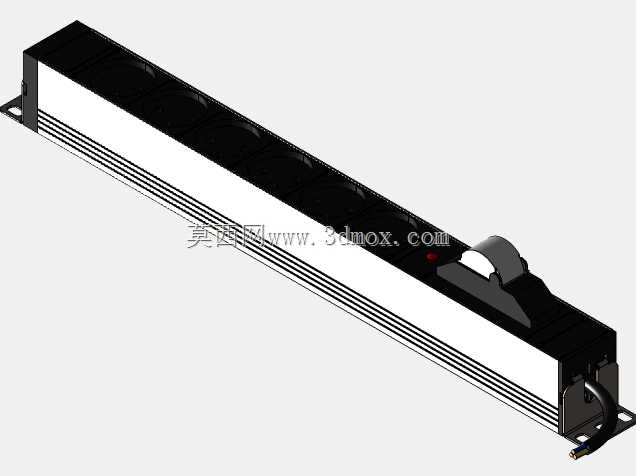

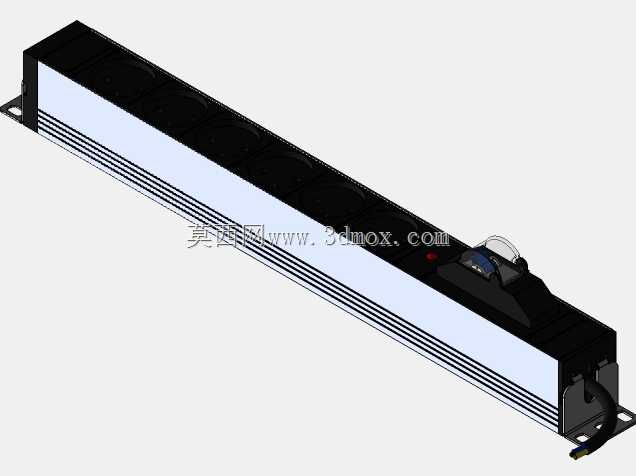

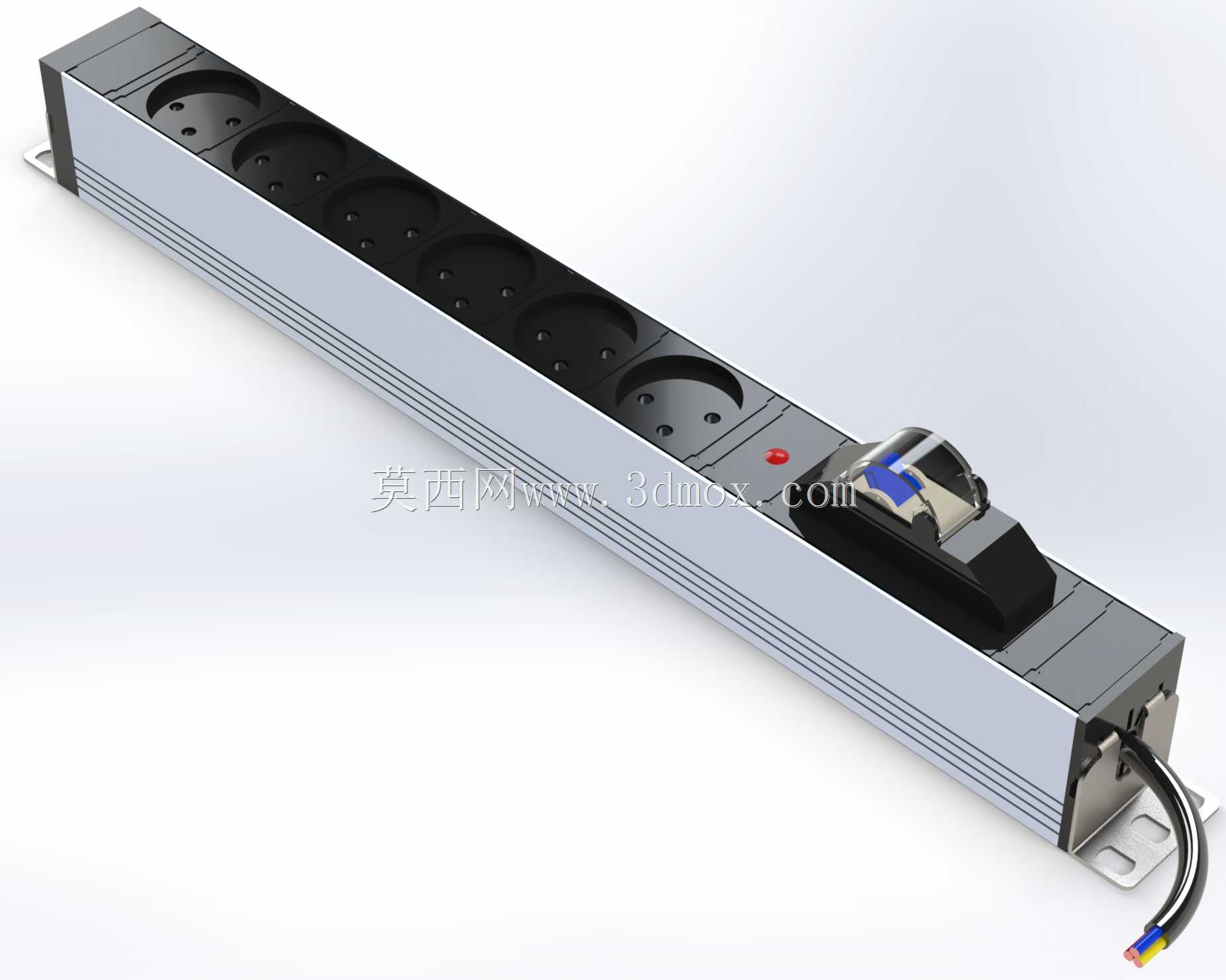

　　这款六联H型插座配电单元，核心定位是工业机柜、测试工位、小型设备集群的集中供电接驳场景，区别于民用排插的松散设计，整体采用长条形铝合金拉伸壳体作为主体承载结构，壳体表面做阳极氧化哑光处理，既具备足够的结构强度抵御工位磕碰、机柜安装时的挤压形变，也能通过金属壳体实现良好的散热与电磁屏蔽效果，避免供电回路的杂波干扰周边精密传感设备的信号采集。从功能配置上看，产品集成了过载断路保护模块，在输出端靠近进线侧的位置设置了扳动式断路器开关，搭配醒目的红色状态指示灯，当后端接入设备总功率超出额定负载时，断路器会自动脱扣切断供电回路，无需更换保险丝，排除过载故障后直接扳动开关即可恢复供电，大幅降低运维排查的时间成本。

　　六个H型插座沿壳体长度方向等距排布，每个插座的孔位间距经过尺寸校核，即使相邻位置插入大尺寸工业电源插头，也不会出现互相干涉遮挡的情况，孔位内部采用铜质夹片结构，夹持力稳定，反复插拔后也不会出现接触不良、插接过松打火的问题。进线端采用尾部侧向出线设计，线缆通过防弯折橡胶护套与壳体连接，避免安装拖拽、长期弯折导致的线芯断裂问题，壳体两端预留了带安装孔的金属固定折边，既可以通过螺丝直接固定在标准机柜的立柱安装位上，也能适配工作台侧面、设备机架内壁的壁挂安装场景，安装孔位做了长圆形余量设计，允许一定的安装对位误差，降低现场装配的精度要求。设计过程中，壳体内部的导电铜排采用一体化冲压成型，减少了导线焊接、接驳的节点，

　　降低了接触电阻带来的发热隐患，所有带电部件与金属外壳之间设置了绝缘阻燃隔层，即使内部出现极端打火情况，也不会引燃外部壳体或波及周边安装的设备。从安装边界尺寸来看，整体长度适配19英寸标准机柜的1U安装空间，宽度与厚度控制在合理范围内，不会占用机柜内部过多的纵深空间，给后端的线缆走线、设备散热预留足够间隙，断路器的操作手柄突出壳体表面的高度经过优化，既方便运维人员手动操作通断，也不会因为突出过多在机柜关门时被门板挤压误触发。在实际产线测试工位的应用中，这类配电单元可以同时给多台测试仪器、传感采集设备、工装夹具供电，单台即可覆盖一个标准测试工位的全部供电需求，无需额外接驳多个民用排插，整理布线更加规整，也避免了多排插串联带来的过载风险；

　　在小型自动化设备机架内部，它可以作为机架内部的二级配电节点，给PLC模块、传感器供电单元、散热风扇、人机界面等不同部件分配供电回路，断路器的存在可以在单回路出现短路故障时快速切断，避免故障扩大影响整条产线的供电稳定性。壳体侧面的散热槽沿长度方向均匀排布，在不降低壳体结构强度的前提下，增加了内部导电部件的散热面积，长时间满负载运行时，壳体表面温度不会出现局部过高的情况，适配工业场景7*24小时连续供电的使用需求。插座的孔位结构兼容H型标准插头，插入后具备防松脱的阻尼效果，设备运行过程中出现的机械振动不会导致插头意外脱落断电，保障生产测试过程的供电连续性。
