带钥匙APEM A0152B锁式开关结构

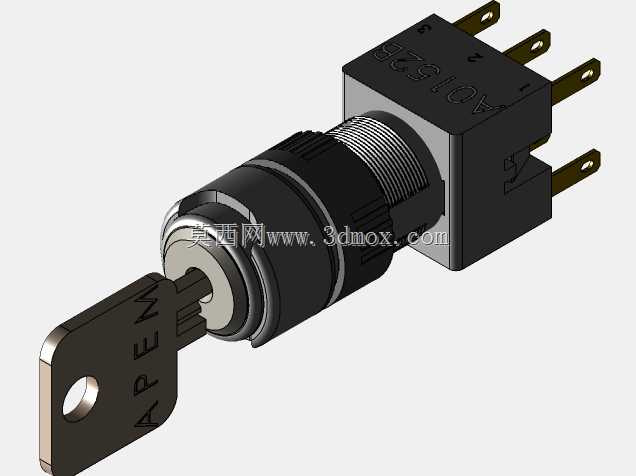

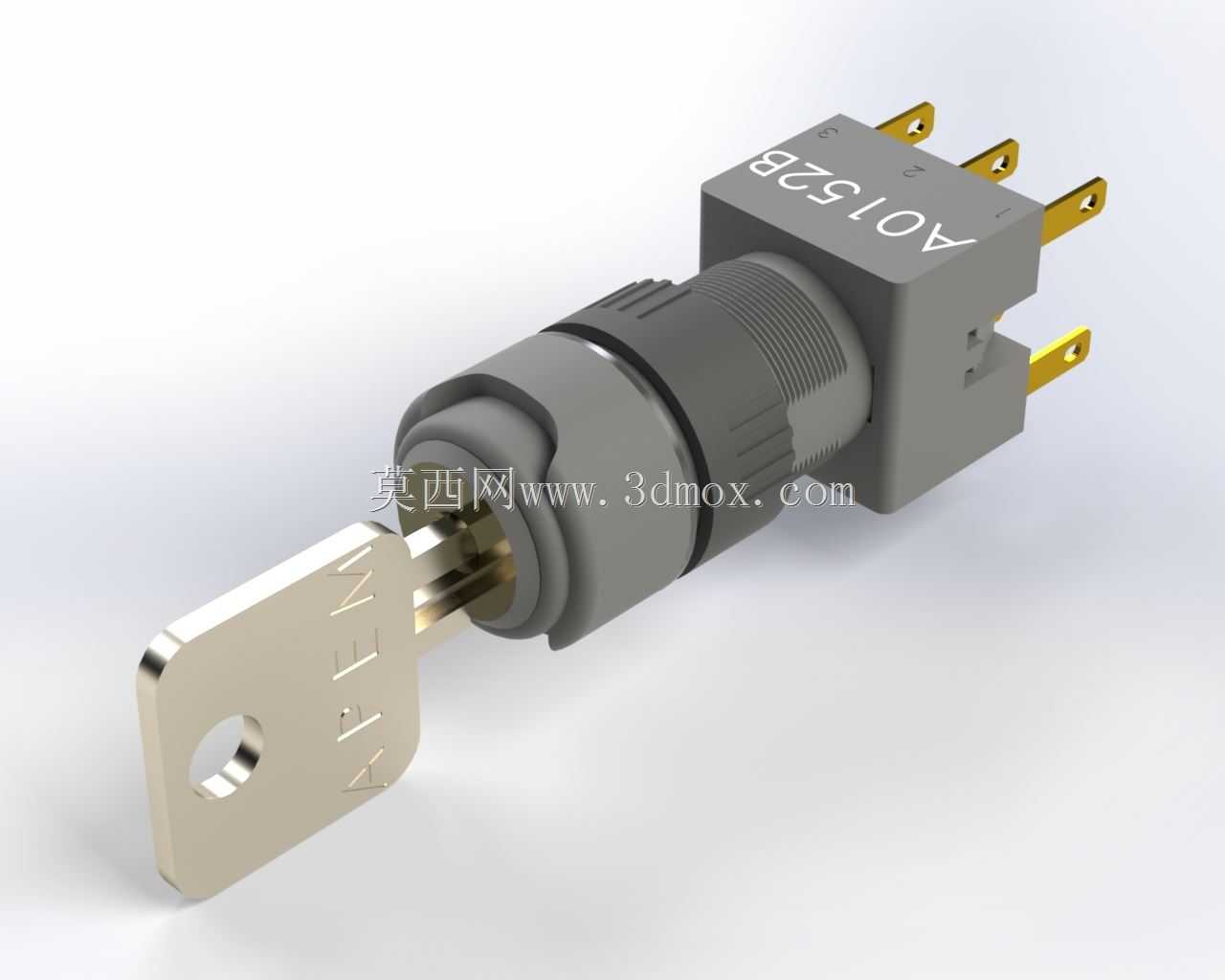

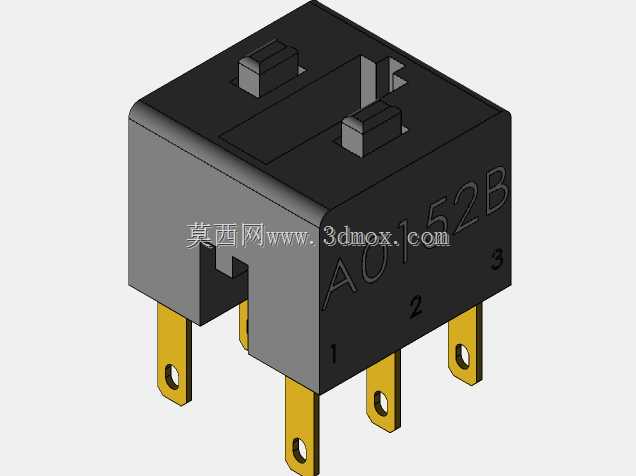

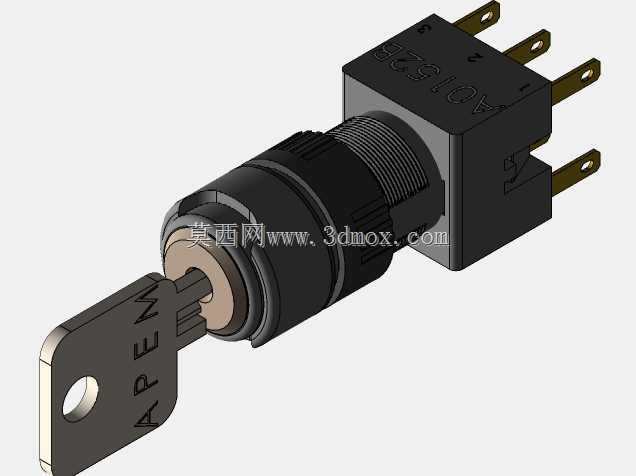

　　这款带钥匙的锁式开关，是工业控制回路里常用的权限管控类操作元件，日常在设备操作面板、检修控制柜、安防门禁控制单元、测试工装台位上都能见到它的应用场景，核心作用是通过物理钥匙的持有权限，划分设备操作的权限层级，避免无关人员误触关键控制回路，引发设备误动作或者安全事故。从结构设计来看，这款开关采用了圆柱螺纹安装的主体结构，前端的操作端搭配专属金属钥匙，钥匙插入后才能转动切换触点通断状态，拔出钥匙后开关的操作轴会被锁止，无法通过常规外力拨动切换档位，从物理层面实现操作权限的管控。开关尾部的插片式接线端子采用直插排布，一共四个接线引脚，对应两组独立的触点回路，可同时控制两路独立的电气信号，适配AC/DC低压控制回路的通断需求，

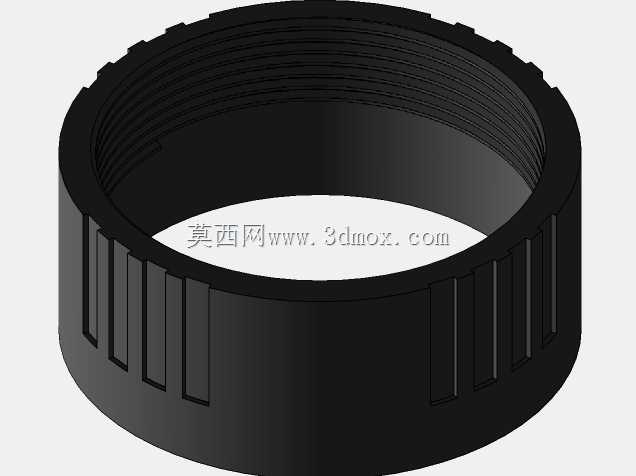

　　引脚采用镀金工艺处理，降低长期使用后的接触电阻，避免触点氧化导致的接触不良问题，适配工业现场多尘、存在一定温湿度波动的使用环境。主体的安装段采用标准细牙螺纹结构，搭配配套的锁紧螺母与防松垫片，可适配厚度1到6mm的面板安装，安装开孔为标准16mm直径圆孔，这是工业控制元件的通用安装尺寸，能直接替换同规格的其他品牌钥匙开关，不需要额外修改面板开孔尺寸，降低设备改型的适配成本。开关的操作档位设计为两档锁止结构，钥匙插入后可在0位与1位之间切换，0位为默认断开状态，此时钥匙可拔出，1位为接通状态，拔出钥匙后开关保持当前接通状态，不会因为误碰或者振动复位，部分需要持续保持通电的控制回路可选用该档位逻辑，

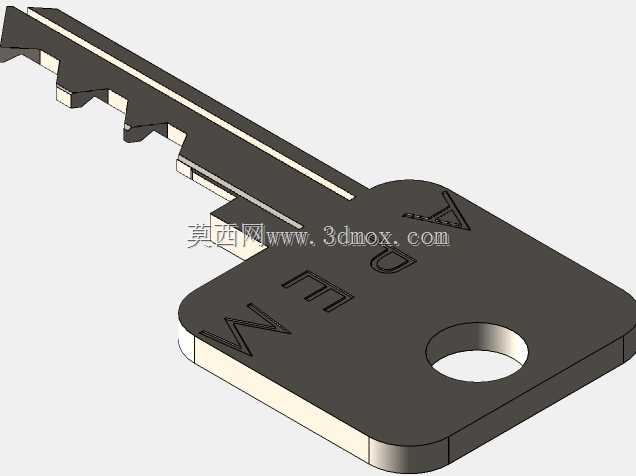

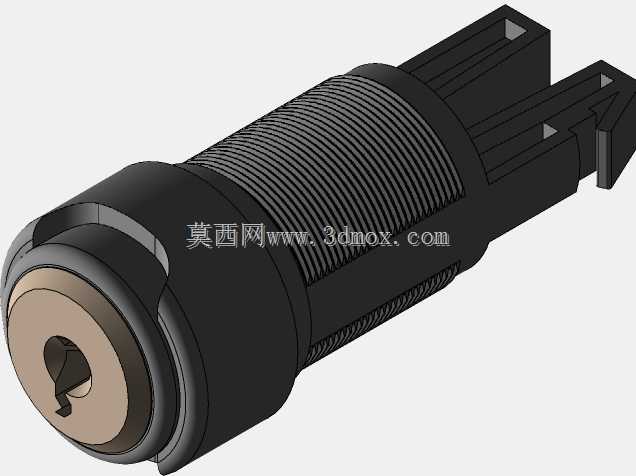

　　也可根据实际回路需求调整为钥匙拔出自动复位的结构，适配不同的控制逻辑需求。从外形尺寸边界来看，开关插入面板后，前端操作端突出面板的长度仅为12mm，不会因为突出长度过大在设备搬运、操作过程中被意外刮碰，尾部接线端在面板后方的占用深度为28mm，对控制柜内部的布线空间要求较低，即使是内部布线密集的小型控制盒，也能顺利完成安装接线，不会和内部的线槽、其他电气元件产生空间干涉。设计这款开关的三维模型时，重点还原了钥匙的齿形结构与锁芯的配合间隙，钥匙插入锁芯后预留0.1mm的活动间隙，保证实际装配时钥匙插拔顺畅，不会出现卡滞问题；主体外壳的防滑纹理做了等距排布的细节还原，安装时可通过防滑段手动预紧，再用扳手拧紧锁紧螺母，

　　不需要额外的夹持工具就能完成初步固定；尾部的接线引脚做了倒角处理，还原实际元件的插片导向结构，方便接线时快速插入端子护套，避免引脚尖锐边缘划伤接线人员。在实际设备选型应用中，这类钥匙开关常被用在设备的主电源控制回路、检修模式切换回路、安全门旁路授权回路中，比如自动化生产线的主控柜上，只有持有钥匙的运维人员才能打开设备的检修模式，普通操作人员无法切换该模式，避免生产过程中误进入检修状态引发生产线停机；在测试工装上，钥匙开关用来控制测试回路的总电源，测试人员插入钥匙开启后才能进行通电测试，测试完成拔出钥匙切断电源，避免工装闲置时被无关人员接通电源引发安全隐患。模型的结构分件完全按照实际产品的装配逻辑拆分，锁芯、外壳、接线端子、钥匙都为独立零件，可直接用于设备面板的装配干涉检查，也可用来做操作面板的人机工程验证，模拟钥匙插拔、转动的操作空间，确认面板周边的元件布局不会阻碍钥匙的操作动作，避免实际装配后出现钥匙转动时碰到周边按钮或者指示灯的问题。
