6mm长7.6节距直插轴向色环电阻结构

　　在消费类电子控制板、工业传感信号调理电路、小型电源模块的PCB布局阶段，直插轴向电阻的选型与安装边界确认，是结构设计与硬件设计协同阶段容易出现疏漏的环节，不少初入行的结构工程师在做板件堆叠、外壳开孔避让时，往往只参考电阻的标称长度参数，忽略引脚成型后的节距、电阻本体漆膜的实际外径，导致量产阶段出现元件贴板后顶壳、波峰焊时引脚过短吃锡不良、或者引脚跨距不匹配焊盘造成虚焊的问题。这款轴向电阻的本体长度控制在6mm，引脚成型后两引脚中心距为7.6mm，适配市面上绝大多数通用通孔焊盘的设计规范，不需要额外定制非标焊盘，能直接匹配常规0.1英寸网格的PCB布局，在手工样板焊接、批量波峰焊、选择性波峰焊工艺下都有较好的适配性。从功能特性来看，

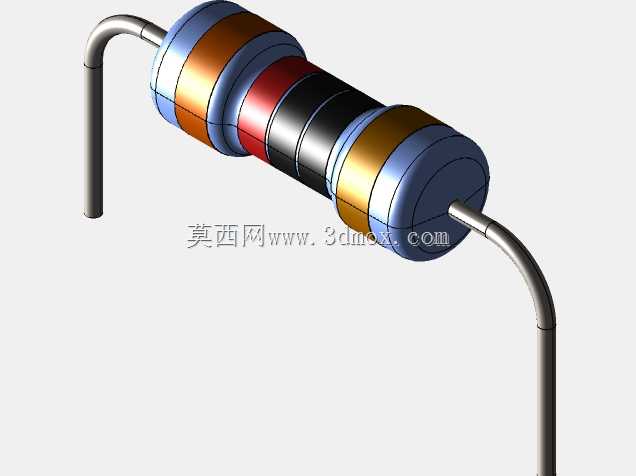

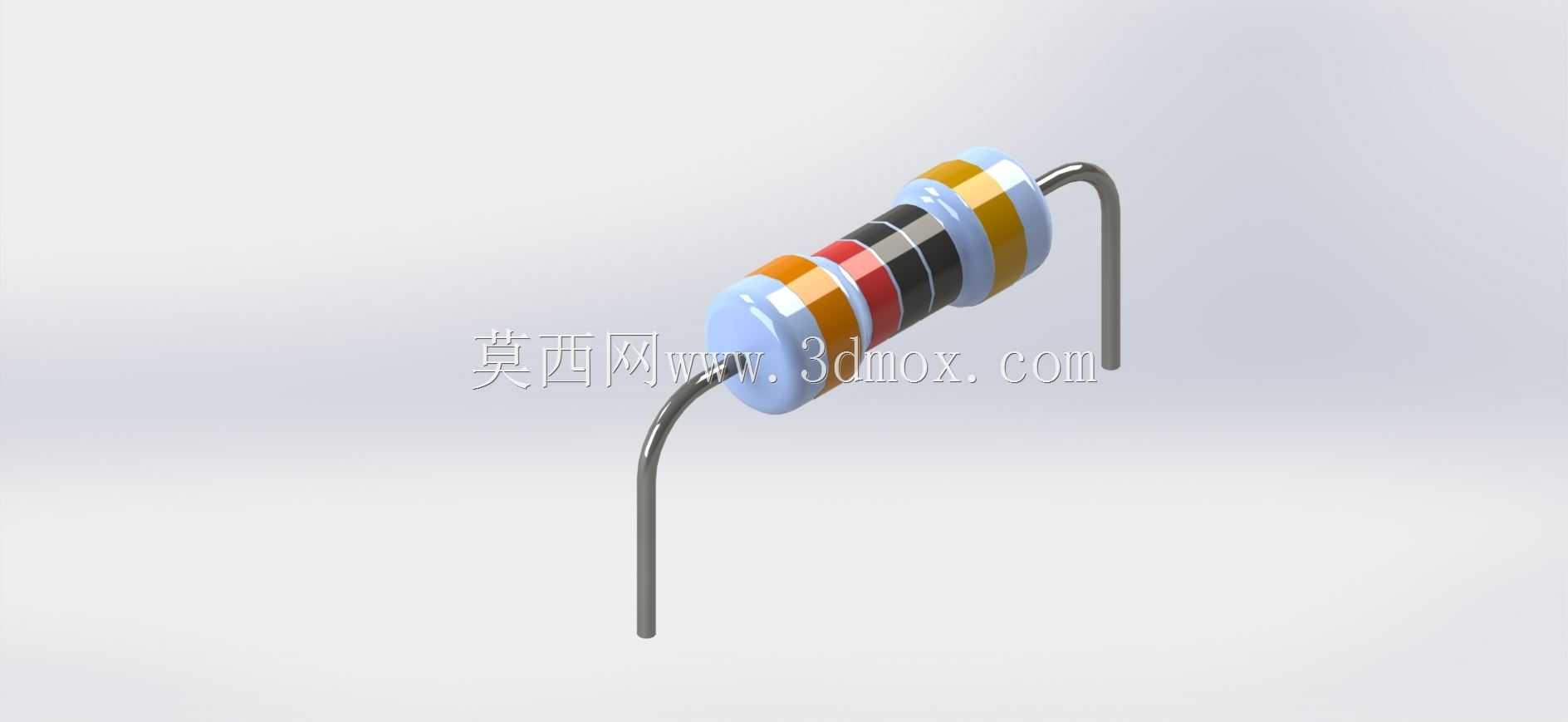

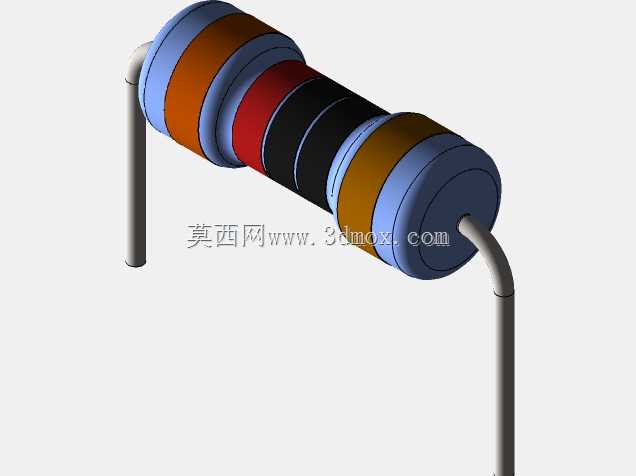

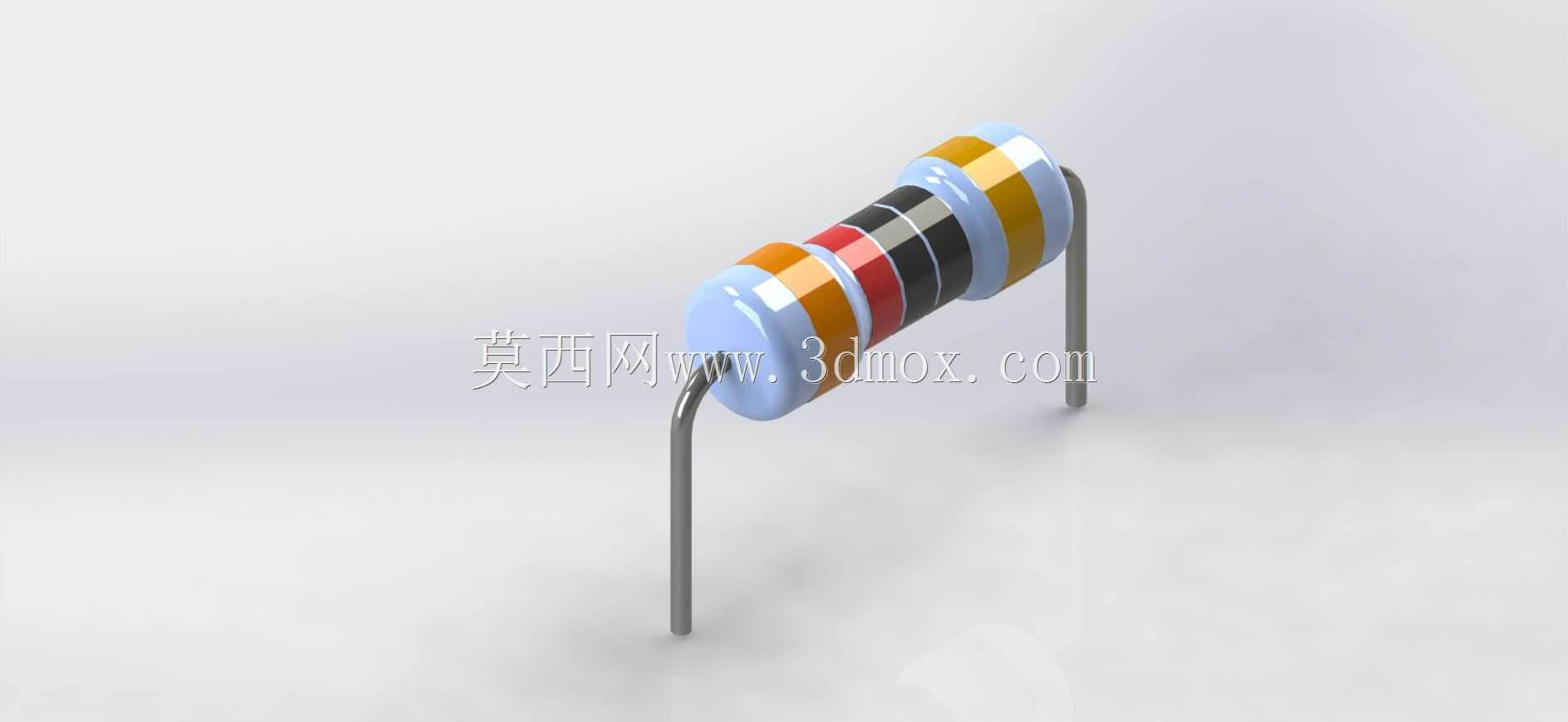

　　这类轴向色环电阻主要承担电路中的限流、分压、信号匹配作用，在传感器前端的信号调理回路中，常用来做光电接收管的负载电阻、运算放大器回路的增益调节电阻，相比贴片电阻，直插轴向电阻的功率冗余更高，抗瞬时脉冲冲击的能力更强，在存在小幅过流、短时浪涌的工业现场电路中，失效率远低于同阻值的小封装贴片电阻。设计这款三维模型的时候，没有做过度的简化处理，本体部分还原了色环电阻的漆膜层结构、两端金属帽的压接台阶，引脚部分还原了冷压成型的弯折弧度，没有采用直角弯折的简化建模方式——实际生产中电阻引脚不会出现绝对直角的弯折，直角弯折会造成引脚应力集中，在焊接后受温度循环影响容易出现引脚断裂的问题，模型里的弯折圆角完全匹配实际元件的成型工艺参数，

　　能直接用来做PCB装配的干涉检查。在安装边界的考量上，模型标注的本体最大外径、引脚伸出焊盘后的预留长度、引脚直径都和实物一致，做结构避让的时候，不需要额外预留过多的安全间隙，按照模型的外轮廓预留0.2mm的间隙即可，不会出现空间浪费或者干涉问题。不少工程师在做三维装配的时候，习惯用简化的圆柱体加直线引脚来代替电阻模型，往往会忽略色环电阻本体两端金属帽的直径略大于漆膜本体的细节，在紧凑的板卡堆叠设计中，就是这零点几毫米的尺寸差，可能导致装配时相邻元件互相顶住，造成PCB安装不到位。另外这款电阻的引脚长度预留了常规板卡的剪脚余量，模型里的引脚伸出长度对应1.6mm厚度PCB焊接后剪脚至2mm的常规工艺要求，

　　不需要在装配仿真阶段额外调整引脚长度。在传感器类产品的结构设计中，这类轴向电阻常布置在板卡的边缘位置，靠近接线端子或者信号输入接口，用来做输入端口的过流保护、阻抗匹配，这时候电阻的安装高度会直接影响外壳的防水槽、密封筋的布置，模型还原的电阻本体离板高度完全匹配实际引脚成型后的 standoff 高度，不会出现仿真时高度足够、实际装配后电阻顶到密封胶条的问题。从建模的细节来看，电阻本体的色环排布也对应常规10Ω量级的电阻色标，虽然结构仿真不需要识别阻值，但还原色环细节能让BOM可视化校验的时候更直观，硬件工程师在查看三维装配图的时候，能快速识别对应位置的元件参数是否匹配，减少结构与硬件核对BOM时的沟通成本。引脚部分的建模采用了和实际一致的镀锡铜包钢线材质表现，还原了金属引脚的哑光镀锡质感，在做产品渲染、内部结构展示的时候，不需要额外调整材质参数就能达到接近实物的视觉效果。在做整机的热仿真时，这款模型的本体体积、表面积参数和实物一致，能直接导入热仿真软件中设置对应的功耗参数，不需要额外修正模型的热阻相关参数，相比简化模型，仿真结果的准确度更高，能更准确反映电阻在满负载工作时的表面温度，避免出现设计阶段仿真温度正常、实际工作时电阻过热影响周边元件寿命的问题。
