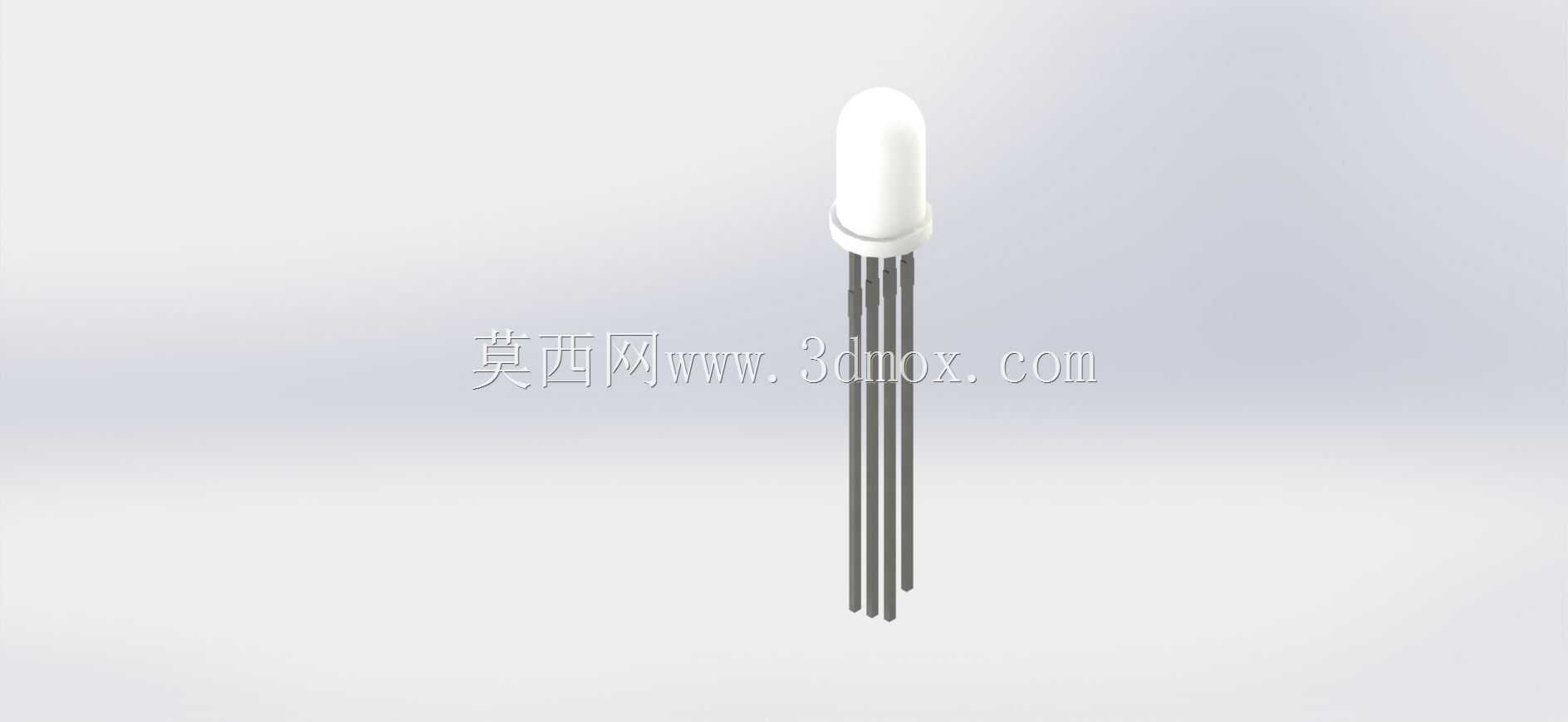

5毫米共阳极直插RGB发光二极管结构

　　在工业控制设备的状态指示、消费电子的背光模组、小型智能硬件的信号提示场景中，直插式RGB发光二极管是应用极为广泛的基础电子元器件，本次呈现的5毫米规格共阳极RGB灯珠结构，完全贴合实际量产器件的物理特征，可直接用于PCB布局校验、设备面板装配干涉检查、产品外观效果渲染等工程环节。从实际使用场景来看，这类灯珠常被布置在工控柜面板的状态指示区，通过红、绿、蓝三色的独立点亮与混光效果，分别对应设备的运行、故障、待机等不同工作状态，也会被用在小型消费电子产品的按键背光、装饰灯效区域，部分简易检测设备的信号提示端也会选用该规格器件，凭借直插封装的易焊接、耐插拔特性，适配小批量生产、手工焊接的加工场景。

　　从结构设计逻辑来看，该灯珠采用标准5毫米直径的乳白色环氧封装头部，半透明的胶体既可以实现光线的均匀漫射，避免灯珠点亮时出现明显的亮斑，也能对内部的三颗发光芯片起到物理防护作用，隔绝外界的潮气、粉尘对芯片键合点的侵蚀。四根平行排布的金属引脚长度符合常规直插器件的成型标准，引脚间距匹配通用PCB板的2.54毫米网格孔距，设计时充分考虑了波峰焊、手工焊的加工余量，引脚根部的环氧封胶位置做了微小的凸台结构，既可以在插件时起到限位作用，避免灯珠插入PCB时过度下压导致引脚变形，也能增强引脚与胶体的结合强度，减少焊接、弯折引脚时出现胶体开裂的风险。

　　在安装边界的尺寸把控上，灯珠头部的圆柱段直径严格控制在5毫米公差范围内，头部圆弧顶端到引脚末端的总长度适配常规面板的安装深度，当灯珠从PCB背面插入焊接后，头部露出面板的高度符合通用指示灯的安装规范，不会出现突出过多易被碰撞、或是陷入面板下方光线透出不足的问题。引脚的直径适配标准0.8毫米的PCB钻孔尺寸，焊接后的焊盘接触面积满足载流要求，三颗发光芯片分别对应红、绿、蓝三色的发光单元，共阳极的引脚排布符合行业通用的引脚定义顺序，设计时还原了内部键合线的连接逻辑，在进行电路仿真、装配干涉检查时，可以完全匹配实际器件的物理特性。

　　在实际选型应用中，这类灯珠的结构参数直接决定了面板开孔尺寸、PCB焊盘布局、焊接治具的设计标准，建模时还原的胶体弧度、引脚长度、凸台位置等细节，能够帮助结构工程师在设计阶段就完成装配校验，避免开模后出现灯珠与面板干涉、引脚长度不足无法焊接、光线透出角度不符合设计要求等问题。不同于贴片封装的RGB灯珠，直插式5毫米灯珠的抗震性能更好，引脚的机械强度更高，适合在有轻微振动的工业设备场景下使用，乳白色的胶体外壳可以让三色光线混合更均匀，不需要额外添加柔光罩就能实现柔和的混光效果，在很多对成本敏感、指示灯数量不多的设备中，该规格器件是性价比极高的选择。建模过程中对引脚的平直度、胶体的同轴度都做了符合量产公差的还原，没有出现理想化的绝对对称结构，更贴近实际量产器件的真实形态，在做产品渲染、装配动画时可以呈现更真实的效果。
