轻量化桥型双立臂多孔连接固定支架

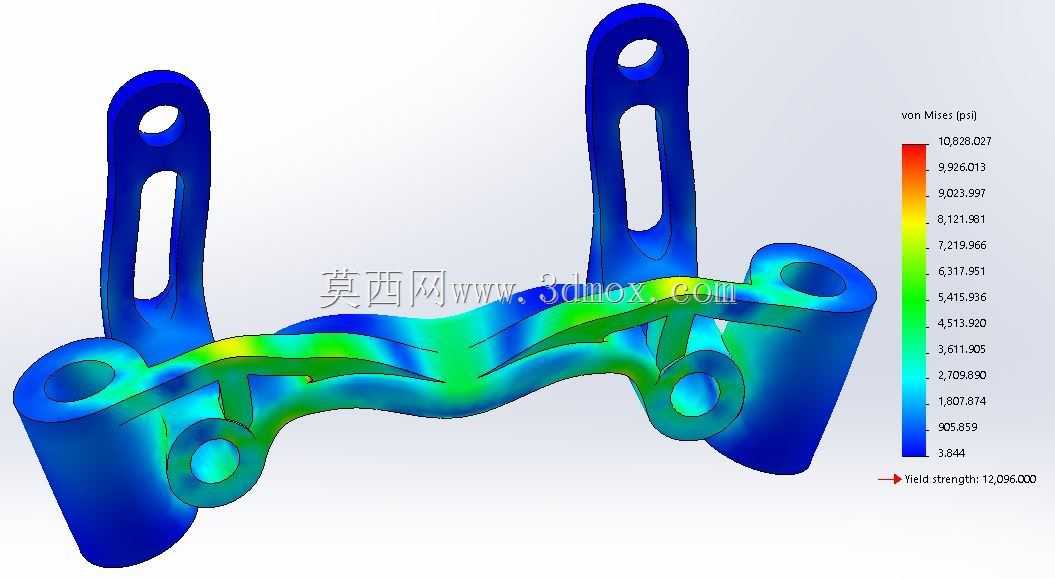

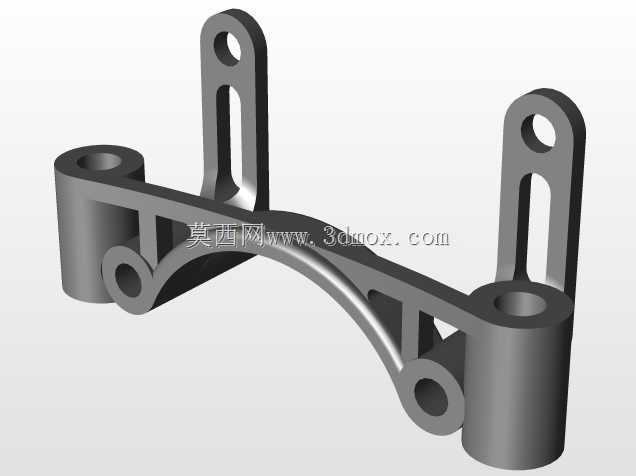

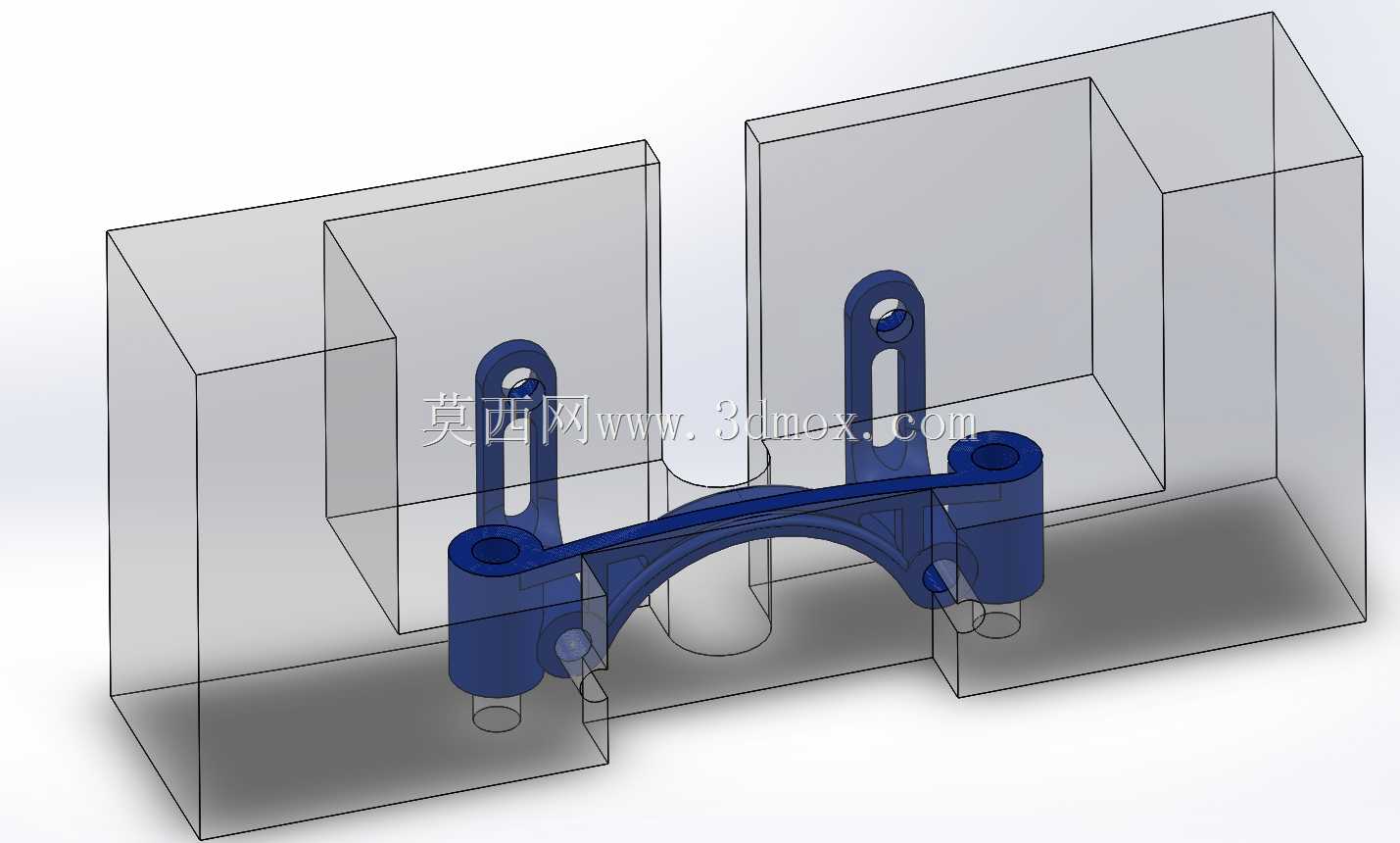

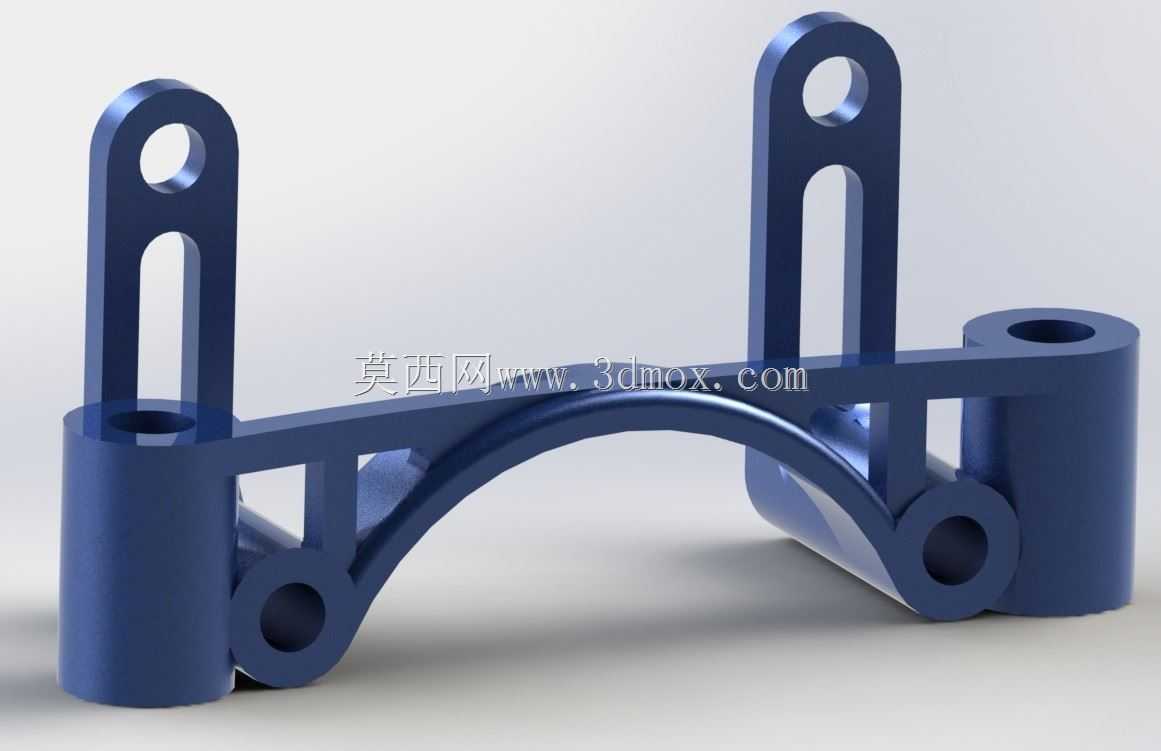

这款桥型支架在小型自动化生产线的工位辅件安装、轻型检测设备的探头固定场景中适配性极强，日常产线改造时经常遇到安装空间局促、需要跨接两个平行安装基面的需求，常规直条型支架要么需要额外拼接垫块，要么安装后干涉周边运动部件，这款构件的弧形桥身设计刚好能避开基面中间凸起的管线、小型气缸等障碍物，不用额外做结构避让处理。从结构细节来看，两侧立臂做了长圆孔设计，安装时可以根据实际装配公差上下调整固定位置，抵消基座加工时的孔位误差，不用在现场重新扩孔返工；立臂顶端、底部圆柱座以及桥身两侧的凸耳都预留了标准安装孔，既可以穿螺栓固定上方的传感器、导料板这类轻型负载，也能通过底部孔位将整个支架锁固在铝型材机架或者设备台面上，桥身中部的弧形过渡没有直角应力集中点，长期受交变载荷时不容易出现根部断裂的问题。设计阶段参考了桥梁桁架的受力逻辑，把桥身下方的加强筋做了斜向布置，既没有增加过多的材料厚度，又能保证跨接部位的抗弯刚度，实际测下来整体质量控制在0.036磅左右，哪怕是用在对负载重量敏感的移动滑台模组上，也不会增加过多的运动惯量，不会影响滑台的启停定位精度。安装边界上，两个底部圆柱安装座的中心距适配常用的30系列、40系列铝型材的槽距，不用额外做转接板，立臂的高度刚好能让上方安装的部件避开桥身下方12毫米左右的通行空间，走直径8毫米以下的气管、传感器线缆完全不会剐蹭，所有安装孔的孔径都适配M3、M4的标准内六角螺栓，现场装配时不用单独定制紧固件。日常做小型非标设备设计时，这类跨接支架的使用频率很高，之前很多时候需要工程师自己现场测绘建模，这款构件的尺寸参数刚好覆盖了多数轻型安装场景的需求，直接调用就能减少重复建模的工作量，而且结构上已经做了应力优化，不用再反复校核壁厚和加强筋的位置，能缩短方案设计的周期。需要注意的是，这款支架适合承载1千克以下的轻型负载，如果要固定较重的执行元件，需要额外在桥身底部增加支撑点，避免长期负载下桥身出现形变，安装时立臂的长圆孔不要把螺栓锁在长孔的最边缘位置，预留1毫米左右的调整余量，方便后续调试时微调部件的安装高度。
