ULTEM9085材质轻量化lb支架结构设计

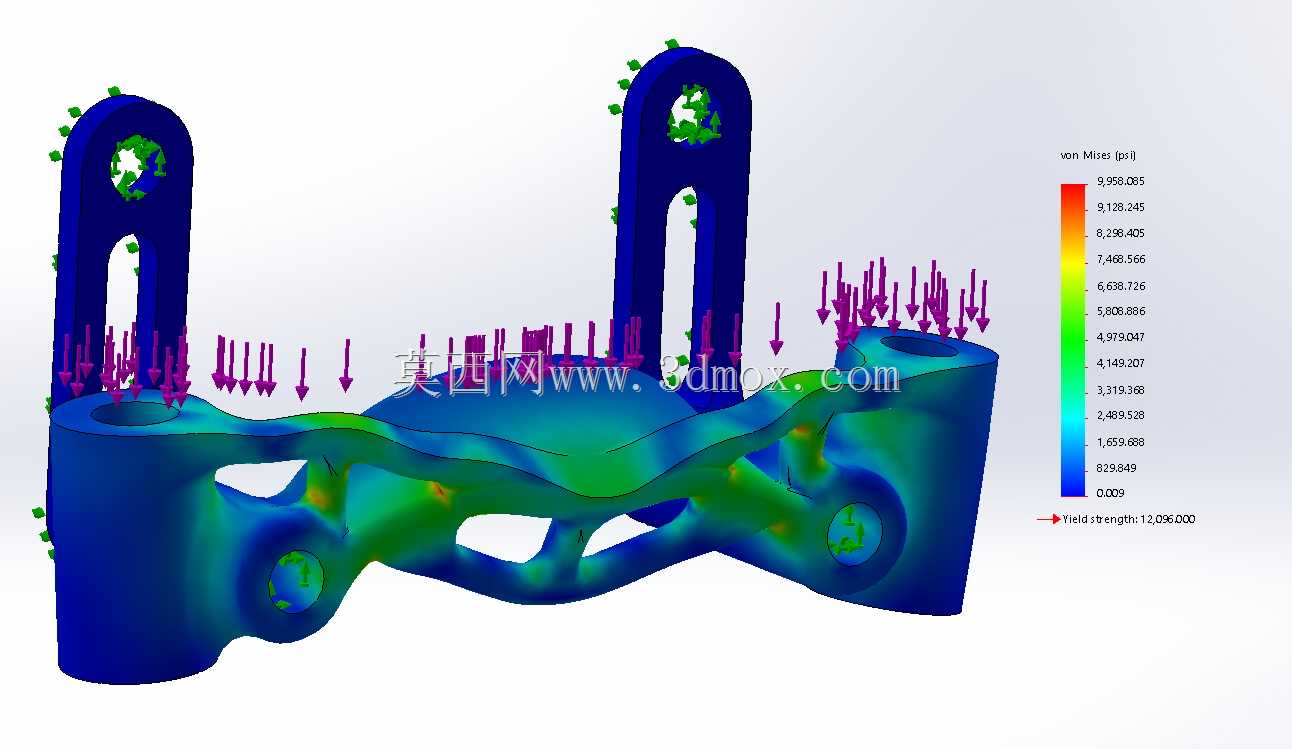

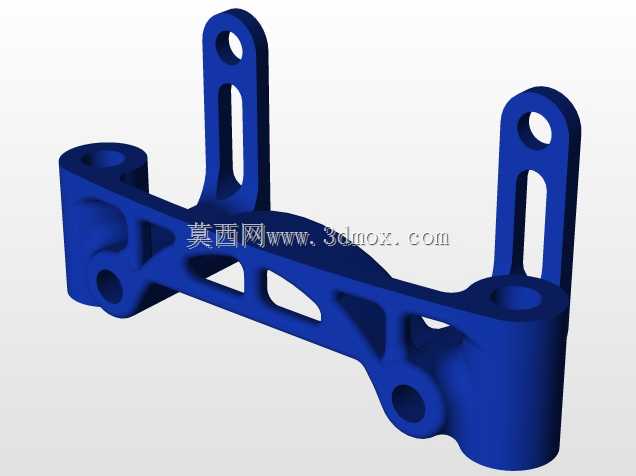

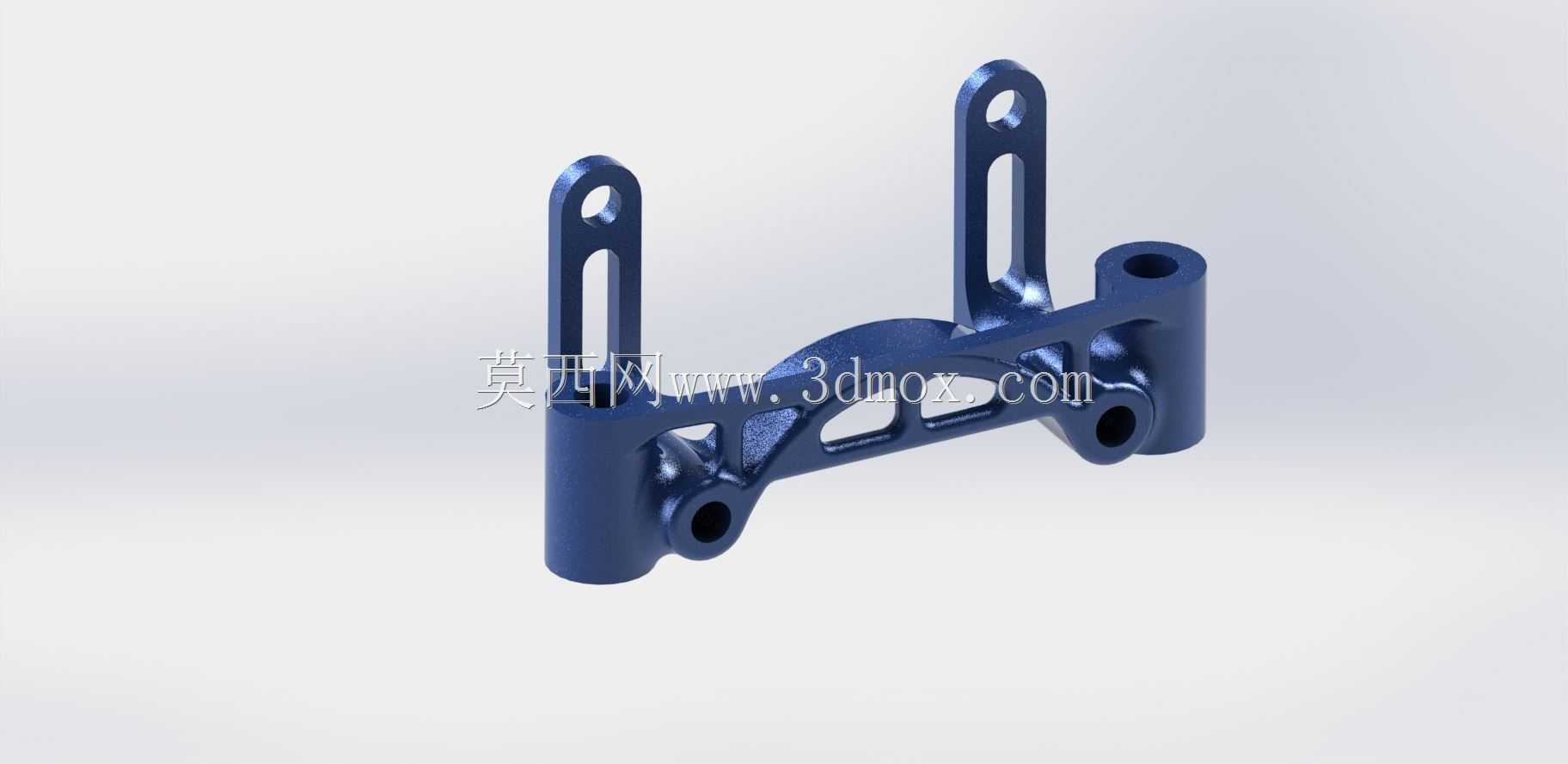

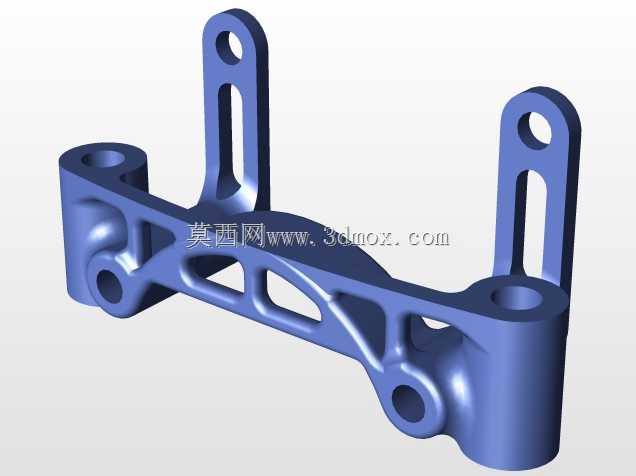

这款采用ULTEM9085材质加工的支架，最初是针对机载设备的轻量化安装需求开发，这类低自重高刚性的支撑件，在小型无人机、便携检测设备、航空机载附件的安装场景中适配性极强，能在满足结构承重要求的前提下，尽可能降低整体设备的冗余重量，避免额外负载影响设备的动态运行精度。从结构设计逻辑来看，整体采用对称式双立臂布局，两个带长圆孔的立臂作为上部安装接口，长圆孔的设计预留了±2mm的安装调节余量，可抵消装配过程中相邻构件的加工公差，避免硬装配产生的内应力长期作用导致构件开裂。立臂与底部基座的过渡区域采用了渐变圆弧加镂空减重的结构，没有采用直角过渡的生硬设计，一方面能分散承重时的应力集中点，让载荷能顺着圆弧轮廓均匀传递到整个基座，另一方面镂空区域切除了非受力区的冗余材料，在不降低整体结构强度的前提下把整体质量控制在19.5g，对应英制单位0.043lb，体积压缩到0.89立方英寸，完全匹配轻量化设计的核心要求。底部的筒状基座设置了三个不同朝向的安装孔位，分别对应水平、垂直两个方向的外接构件安装，可同时实现与主体框架、外接功能模块的多点位固定，不需要额外加装转接件就能完成多组件的集成装配。安装边界方面，两个立臂的中心距严格匹配常用机载设备的标准安装孔距，立臂上的安装孔内径适配M3规格的紧固件，底部基座的同轴孔位公差控制在H7级别，能保证与对接轴件的配合间隙在合理范围，不会出现装配后晃动的问题。整个构件的壁厚设计充分考虑了ULTEM9085材料的加工特性，最小壁厚控制在1.2mm，既满足3D打印加工的最小壁厚要求，避免加工过程中出现薄壁变形、缺料的问题，也能保证在15N的额定静载荷下，立臂的形变量不超过0.1mm，完全满足精密设备安装的刚性要求。在实际选型使用时，这类支架可直接替换同安装尺寸的金属支架，在对自重有严格限制的便携设备、航空航天配套附件场景中，能有效降低整体设备的自重负载，同时ULTEM9085材料本身具备优异的耐温、抗腐蚀性能，在-40℃到150℃的工作温度区间内都能保持稳定的力学性能，不需要额外做表面防腐处理就能适应复杂的户外工作环境。
