法兰安装方形反作用扭矩检测传感器结构

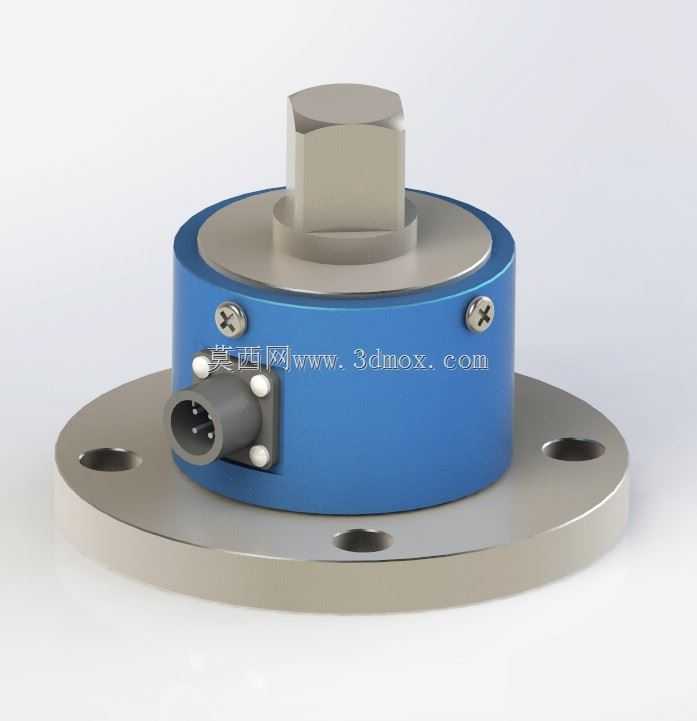

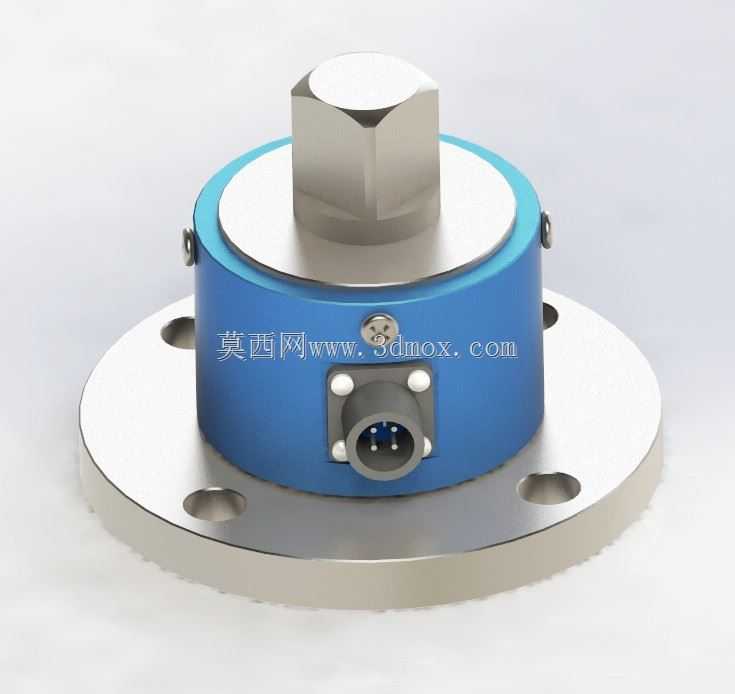

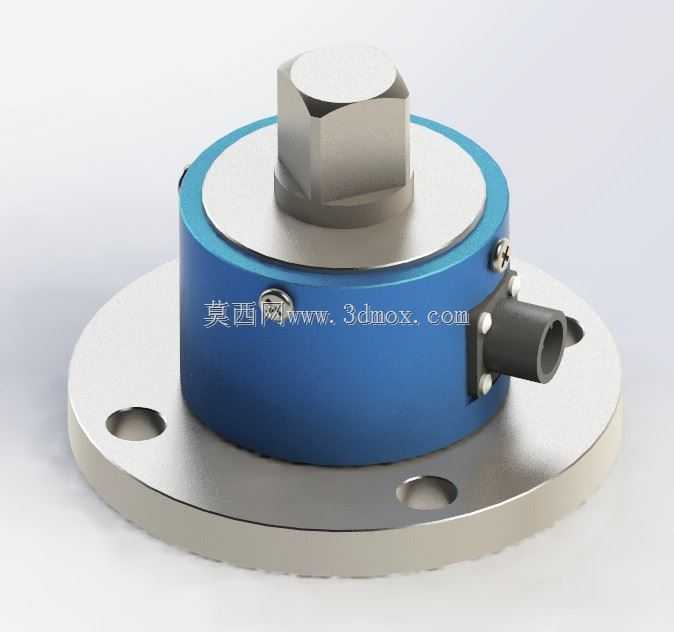

　　在自动化装配产线的螺栓锁付工位、电机性能测试台架、阀门启闭力矩校验装置这类需要精准采集旋转反作用力矩的场景中，这类法兰安装式方形反作用扭矩传感器是核心的力值采集部件，区别于两端轴连的动态扭矩传感器，它的结构设计专门针对静态或低速旋转工况下的反作用力矩测量，不需要配套旋转供电或者信号滑环结构，整体可靠性更高，后期维护成本也更低。从结构设计逻辑来看，这款传感器采用底部圆盘法兰作为安装基准面，法兰盘上均匀分布四个沉头安装孔，安装时可以直接通过螺栓将传感器整体固定在设备的安装基板或者测试台架的台面上，安装面的平面度公差控制在0.02mm以内，避免安装面不平整导致的壳体受力变形，影响内部应变片的测量精度。

　　上部的3/4英寸方形驱动头是扭矩输入端，标准方头尺寸可以直接配套同规格的套筒、扳手连接头或者工装夹具，不需要额外做转接结构，减少了转接环节带来的力矩传递间隙和测量误差，方头和内部弹性体采用一体化加工结构，避免了分体装配带来的连接松动风险。传感器中部的蓝色阳极氧化铝合金壳体是内部应变测量电路的防护结构，壳体侧面预留的航空插头接口是信号输出端，采用标准四芯航空接插件，分别对应激励电压正负极、信号输出正负极，接线时可以直接配套通用的传感器信号线缆，和常见的应变式采集仪、扭矩显示仪表直接匹配，不需要额外做信号转接。内部弹性体采用轮辐式应变结构设计，这种结构的优势是抗偏载能力强，当输入端的方头受到偏心力或者侧向力的时候，

　　弹性体上对称布置的应变片可以通过桥路补偿抵消侧向力带来的测量误差，保证扭矩测量的线性度和重复性，测量范围可以根据实际选型覆盖0到1000N·m的常用工业扭矩测量区间，精度等级可以做到0.5级以内，满足绝大多数工业测试和装配场景的精度要求。在实际安装使用的时候，需要注意底部法兰的固定螺栓要采用对角拧紧的方式，拧紧力矩要符合螺栓规格对应的扭矩要求，避免单个螺栓过紧导致法兰盘翘曲变形；上部方头连接工装的时候，要保证工装和方头的配合间隙在标准公差范围内，不要采用过盈配合强行敲入，避免损坏方头根部的弹性体结构；接线的时候要注意屏蔽层单端接地，避免工业现场的变频器、伺服电机带来的电磁干扰影响信号稳定性。

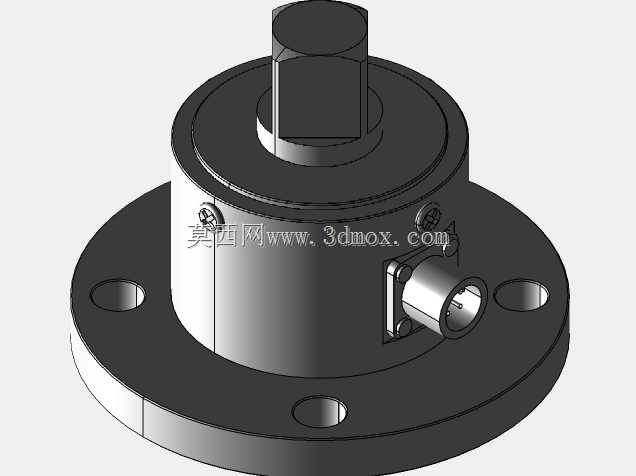

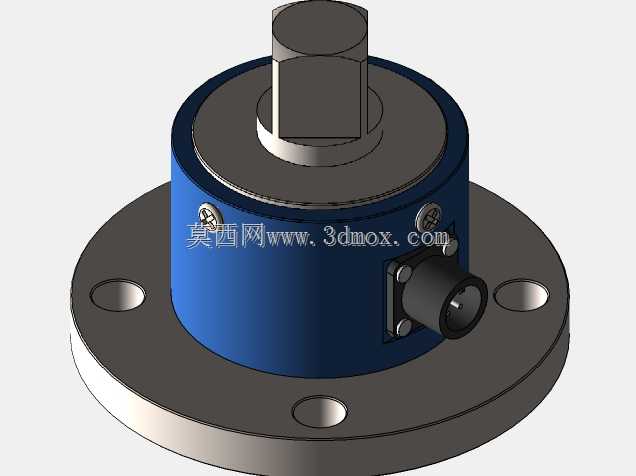

　　这类传感器常被用在电动拧紧轴的末端扭矩反馈、手动扭矩扳手的校准台、汽车转向部件的扭转刚度测试、减速机输出轴的反力矩测量等场景，相比动态扭矩传感器，它不需要占用旋转轴的轴向安装空间，安装方式更灵活，对于安装空间受限、只需要测量静态反作用扭矩的场景适配性更好。在三维建模过程中，需要重点关注几个关键尺寸的配合：底部法兰的安装孔中心距、法兰盘的总厚度、上部方头的对边尺寸和伸出高度、侧面航空插头的安装位置和伸出长度，这些尺寸直接影响传感器在设备中的安装兼容性，如果建模时尺寸偏差过大，会导致实际装配时出现安装孔对位不准、插头和周边结构干涉、方头无法配套标准套筒的问题。另外建模时可以将弹性体部分、壳体部分、法兰部分、接头部分分别做独立的实体建模，方便后续做装配干涉检查，也方便在做设备整体装配的时候，根据需要对传感器的安装位置做微调，同时可以直观展示内部应变片的布置位置和信号走线方向，帮助结构设计人员更好地理解传感器的受力路径，在设计周边安装结构的时候避开应力集中的位置，避免外部结构的附加力影响传感器的测量精度。
