法兰对法兰空心型反作用扭矩传感器结构

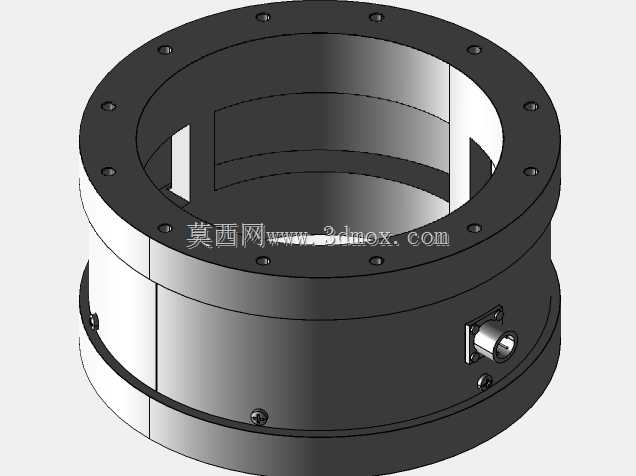

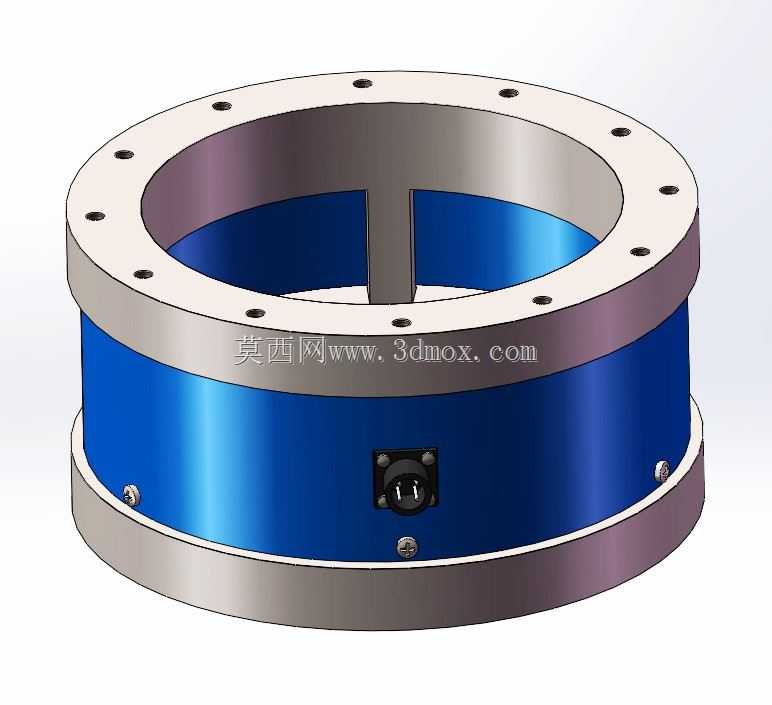

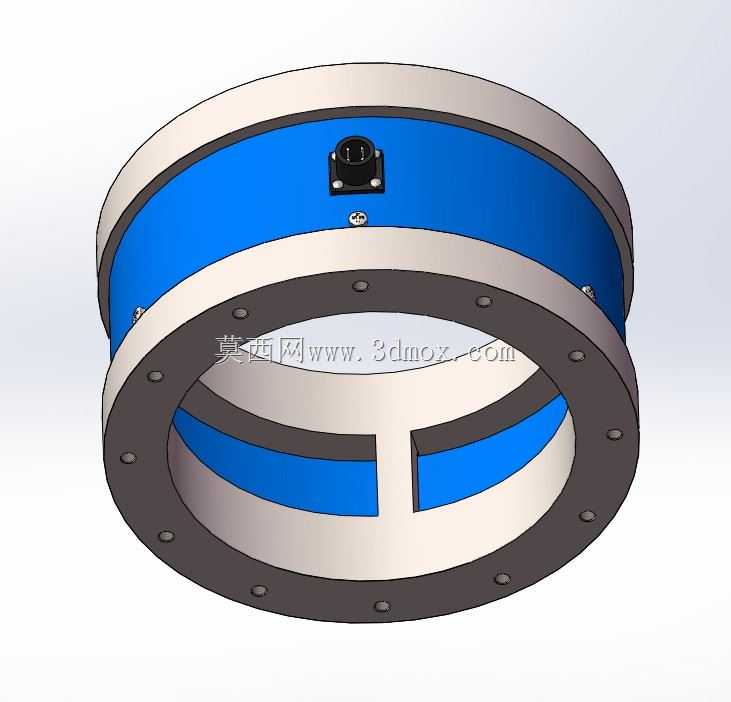

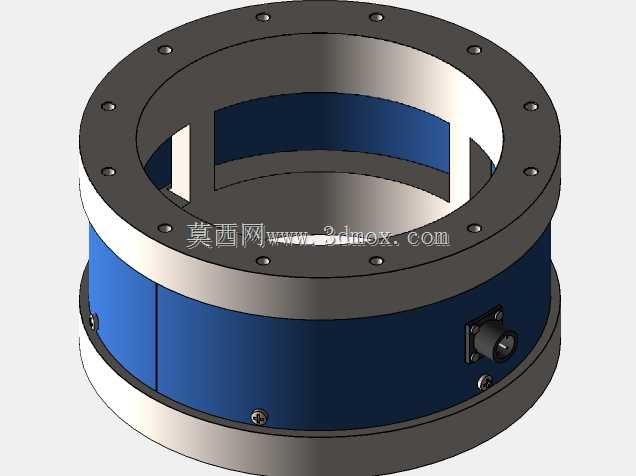

这款法兰对法兰空心型反作用扭矩传感器，主要面向工业测试与动力传动系统的扭矩监测场景设计，可广泛应用于电机出厂性能测试台、减速机加载试验台、新能源传动系统台架、船舶轴系扭矩监测、重型工程机械动力传输检测等场景，能够在不中断动力传输路径的前提下，精准采集静态与动态工况下的反作用扭矩数值，为设备运行状态评估、性能参数标定、故障预警提供可靠的数据支撑。产品采用上下双法兰对接的安装形式，整体为中空环形结构，中心通孔设计可满足穿轴、走线、过料等特殊安装需求，适配需要中心走管线的测试场景，避免传感器安装对原有设备布局造成额外干涉。上下法兰端面均匀分布安装螺孔，安装时仅需将传感器两端法兰分别与动力输入端、负载端的对接法兰对齐，通过螺栓紧固即可完成安装，无需额外定制复杂的连接工装，安装边界适配常规标准法兰的安装尺寸，能够快速集成到现有测试系统中，大幅降低现场改造的工作量与成本。传感器主体中段采用高强度合金材质加工，表面做蓝色氧化防护处理，兼顾结构强度与抗腐蚀能力，能够在工业车间的复杂工况下长期稳定工作；侧面预留标准化的电气接口，可直接对接通用的信号采集模块，输出稳定的扭矩测量信号，内部应变测量单元经过精准标定，能够有效抵消轴向力、径向弯矩等非测量方向载荷的干扰，保证扭矩测量的精度与重复性。设计过程中充分考虑了工业现场的安装兼容性，整体环形结构的同轴度公差控制在较高精度范围内，避免安装后引入额外的传动偏心，影响动力系统的运行稳定性；法兰端面的螺孔位置、孔径尺寸经过多轮适配优化，能够匹配多数工业测试台架的常用法兰规格，中空通道的直径预留充足余量，可满足不同直径的传动轴穿过，或是布置液压管路、电缆线束等附属部件，解决了传统实心轴扭矩传感器无法适配中心穿装需求的痛点。传感器外壳的密封结构设计能够阻挡车间内的粉尘、切削液飞溅侵入内部测量元件，适配多粉尘、有少量油污的工业现场环境，侧面的固定螺丝可实现外壳的便捷拆装，方便后期的校准与维护作业。
