轴对轴直列式静态反作用扭矩检测传感器

　　做测试台架集成快十年，经手的扭矩检测方案少说也有几十套，这类轴对轴直列安装的反作用扭矩传感器，是静态、低转速扭矩测量场景里用得最顺手的一类结构。不同于动态旋转扭矩传感器需要配套集流环或者无线传输模块，反作用式结构的核心是检测被测件传递到传感器本体的反作用力矩，不需要相对转动的信号传输结构，整体可靠性更高，长期使用的零点漂移控制也更有优势，特别适合电动执行器输出扭矩校验、紧固件拧紧工位扭矩标定、阀门启闭力矩检测、小型电机堵转扭矩测试这类不需要连续高速旋转的测量场景。

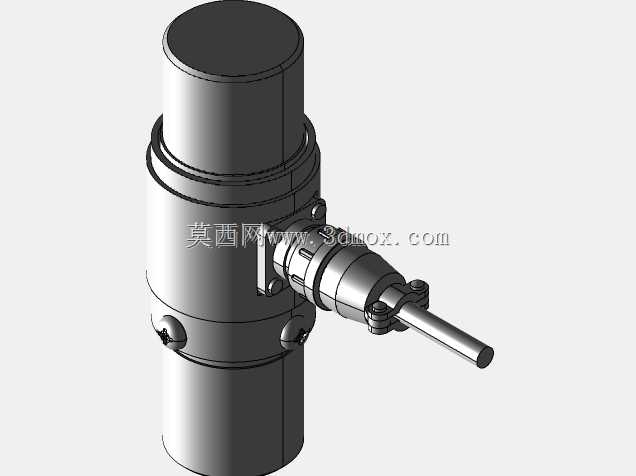

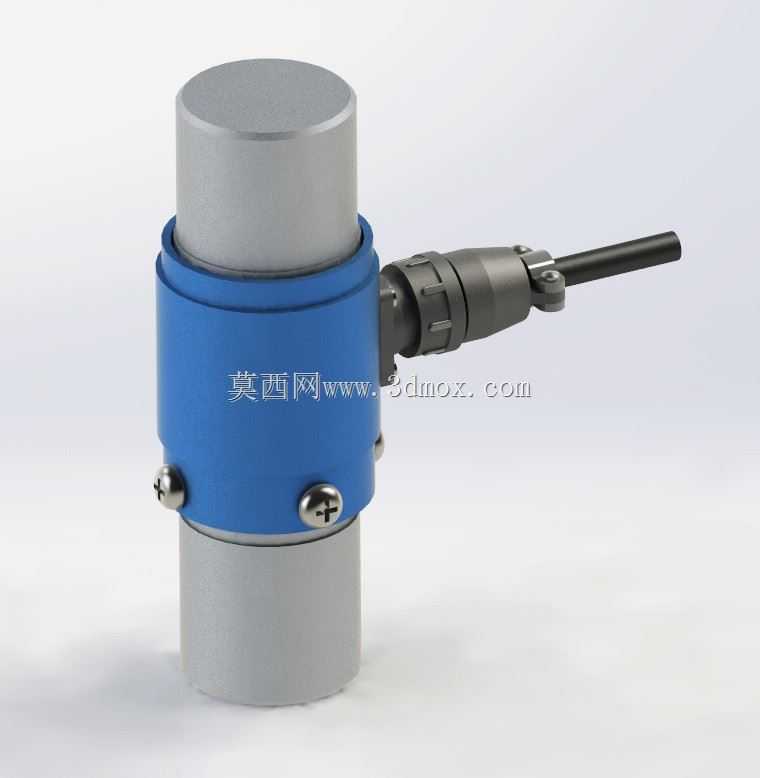

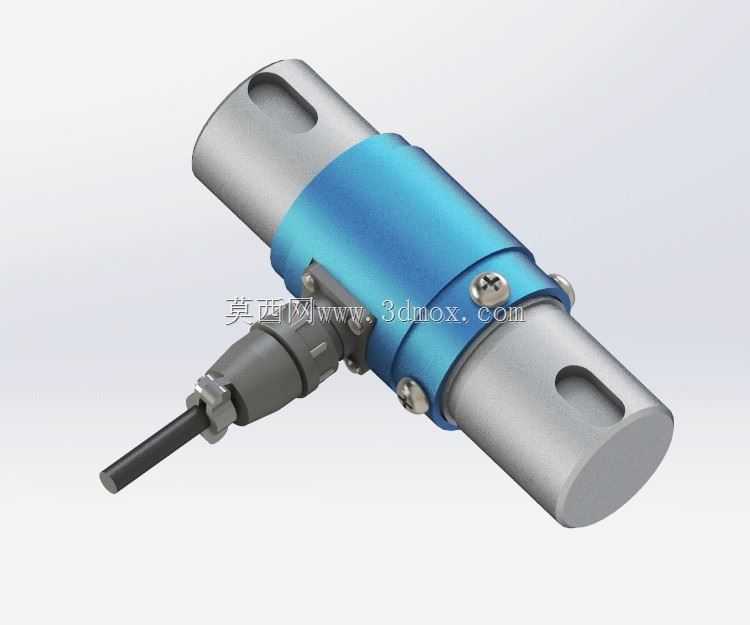

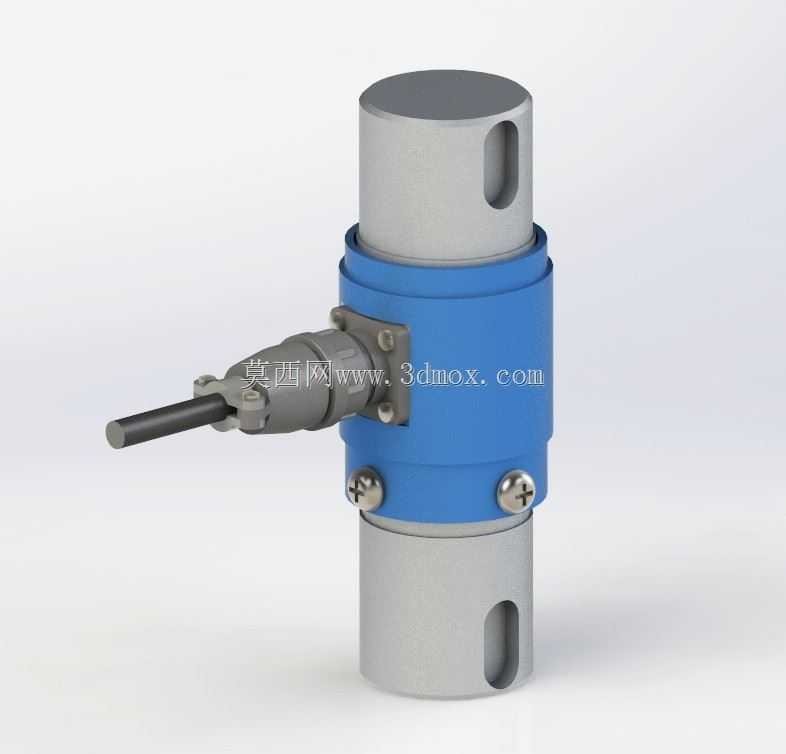

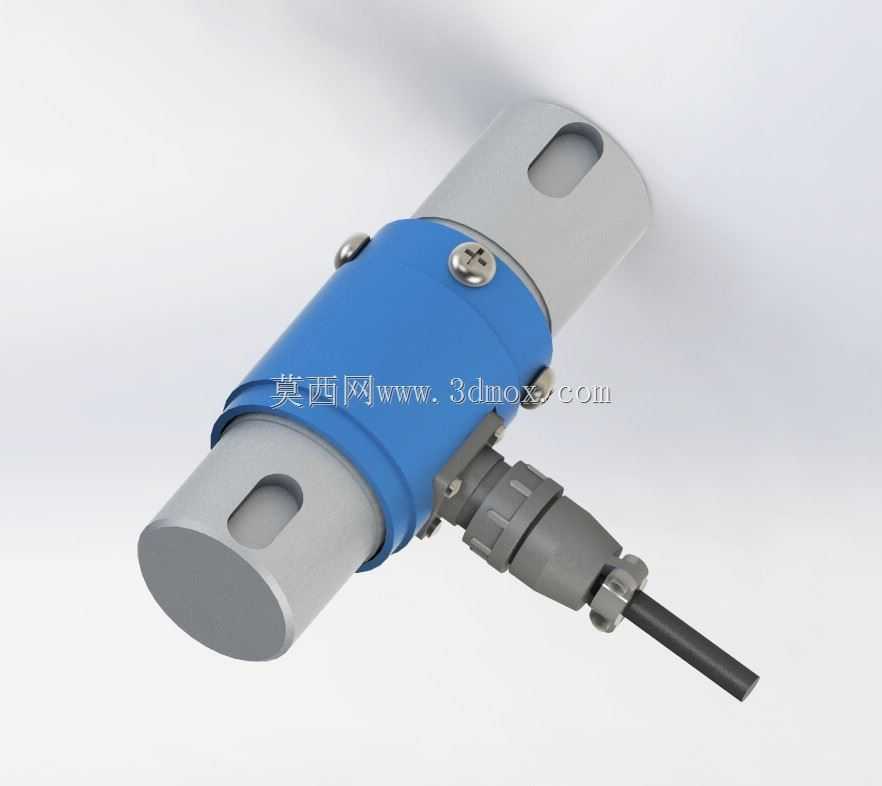

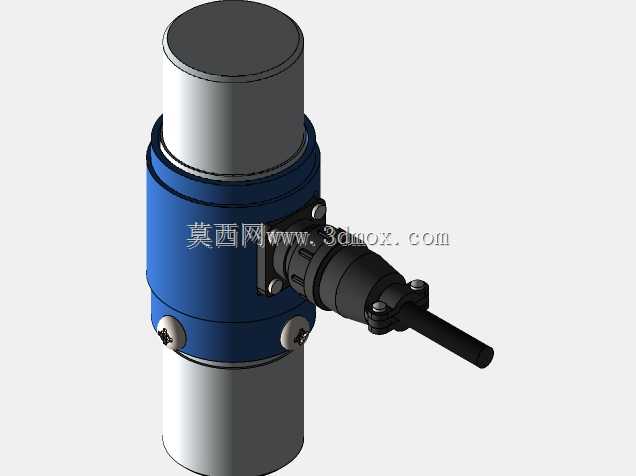

　　从结构设计逻辑来看，这款传感器采用上下同轴的轴孔连接端，两端都加工有键槽结构，安装时可以直接串接在动力输出端和负载端之间，不需要额外设计复杂的转接法兰，能大幅压缩测试台架的轴向安装空间。中间的弹性体采用整体式合金钢加工，应变片贴装在弹性体的剪切应力区，外部用蓝色阳极氧化铝外壳做防护，既可以隔绝车间里的切削液、粉尘对应变片接线的侵蚀，也能起到电磁屏蔽作用，减少车间里变频器、伺服电机带来的电磁干扰，保证输出信号的稳定性。侧面出线的航插结构做了防松设计，接线端和外壳之间有密封胶圈，防护等级可以满足一般工业现场的使用要求，不需要额外做防尘防水的防护罩。

　　安装边界上，这类传感器的同轴度要求是选型时最容易忽略的点，上下连接轴的同轴度偏差需要控制在0.05mm以内，如果同轴度偏差过大，会额外引入径向弯矩，不仅会造成测量值出现固定偏差，长期偏载运行还会导致弹性体产生不可逆的塑性变形，直接造成传感器报废。两端的轴孔配合公差一般选H7/js6的过渡配合，安装时不要用铁锤直接敲击传感器本体，需要借助工装沿着轴向缓慢压入，避免径向受力损伤内部弹性结构。传感器的固定端只需要限制外壳的周向转动即可，不要做刚性的径向固定，要预留微小的浮动空间，抵消安装时的同轴度误差带来的附加应力。

　　量程覆盖上，这类结构的传感器可以覆盖0.5Nm到100Nm的常用测量区间，选型时不要盲目选大量程，最好让实际测量的常用扭矩值落在传感器满量程的30%-70%区间，这个区间的线性度最佳，测量精度可以控制在0.2%FS以内，完全满足绝大多数工业检测、台架校准的精度要求。信号输出可以根据后端采集设备选配，常规的毫伏级应变信号可以直接对接通用的应变采集仪，也可以选配内置放大模块的版本，直接输出0-5V、4-20mA的标准工业信号，直接对接PLC或者工业触控屏，不需要额外配置信号放大器，简化现场接线的工作量。

　　日常使用中，这类传感器不需要做特别的维护，只需要定期检查连接螺栓的预紧力，避免长期运行后连接松动造成测量值跳变。如果出现零点偏移，可以在空载状态下通过后端采集设备做零点校准，不要随意拆解传感器外壳，一旦内部的应变片贴装位置发生变动，整个传感器的线性度就会完全失效，只能返厂重新标定。在拧紧工位的应用里，这类传感器可以直接串接在拧紧轴的输出端，实时反馈拧紧过程中的扭矩变化曲线，配合扭矩-转角控制法，能有效提升紧固件连接的一致性，避免出现过拧或者欠拧的问题，在汽车零部件装配、低压电器装配、精密五金组装的生产线上应用非常广泛。在阀门测试场景里，把传感器串接在阀门操作端和执行器之间，可以准确测量阀门从全开到全关过程中的启闭力矩变化，判断阀门的装配质量是否合格，有没有卡涩、密封面压合过紧的问题。
