多量程双轴力称重传感装置结构设计

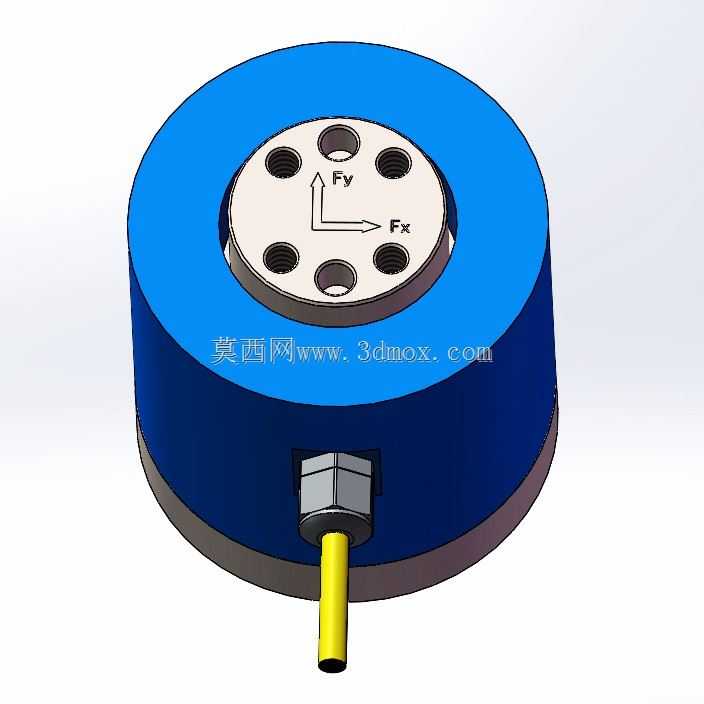

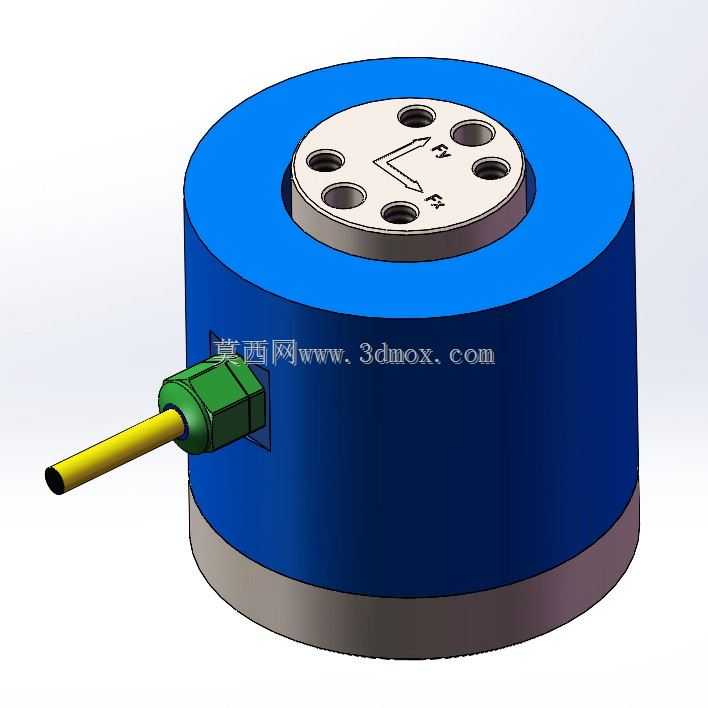

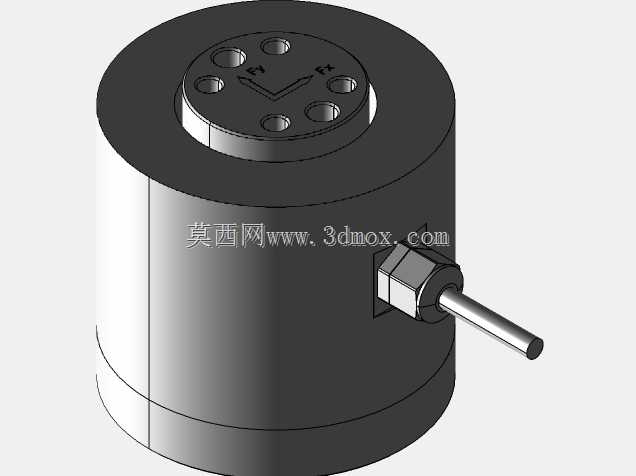

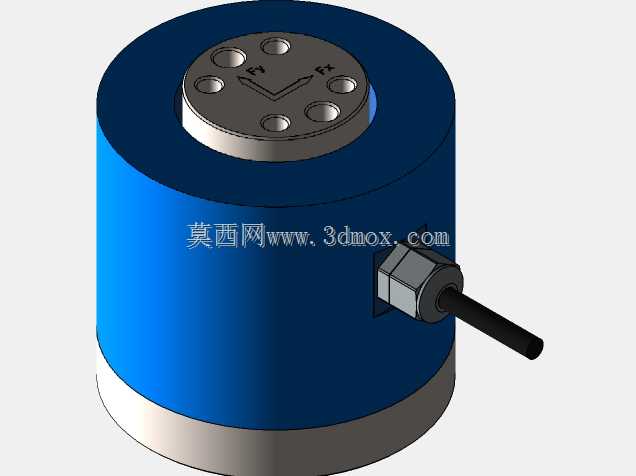

这款双轴力称重传感装置主要面向工业场景下的正交双向力值精准检测需求，常见应用场景包括自动化装配线的压装力监测、工业机器人末端执行器的接触力反馈、精密测试平台的二维载荷校验、小型称重设备的多向力值采集，以及科研实验中对Fx、Fy两个垂直方向作用力的同步测量场景，能够在狭小安装空间内替代传统单轴传感器组合方案，减少多传感器安装带来的同轴度误差与空间占用问题。从实际用途来看，该装置可覆盖10N至1kN的多档量程范围，能够同时采集两个正交轴向的载荷数据，避免单轴传感器无法识别侧向分力导致的测量偏差，在精密压装、插拔力测试、材料摩擦系数检测、触觉力反馈等场景中，可精准捕捉两个方向的力值变化，为设备控制、数据采集提供可靠的力值信号支撑。在功能特性设计上，传感主体采用圆柱式一体化结构，顶部法兰面设置六个均匀分布的安装孔，可直接通过螺栓与被测载荷端刚性连接，保证力传递路径的同轴度与刚性，减少力值传递过程中的损耗与形变干扰；侧面出线采用航空插头式快接结构，配合带防护层的信号出线，既能够保证信号传输的稳定性，也可实现快速拆装维护，适配工业现场频繁调试的需求；主体外壳采用蓝色防护层包覆，既可以隔绝现场粉尘、切削液等介质对内部应变元件的侵蚀，也能起到一定的电磁屏蔽作用，降低工业现场电磁干扰对测量信号的影响。设计思路上，整体采用短圆柱式紧凑构型，最大化压缩轴向安装尺寸，在保证内部应变片布设空间、结构刚性的前提下，尽可能降低装置整体高度，适配安装空间受限的集成场景；顶部受力面与底部安装面采用平行度极高的金属加工面，保证安装后受力方向与传感器测量轴向完全重合，减少侧向附加力矩带来的测量误差；出线方向采用侧向水平引出设计，避免轴向出线占用安装高度，同时出线接口做了密封处理，可适配多数常规工业环境的防护需求。从安装边界来看，该传感器整体为圆柱形构型，底部为整圆安装基准面，安装时只需保证安装基面的平面度与安装孔位的同轴度即可完成固定，无需额外设计复杂的转接工装；安装孔围绕中心轴线均匀分布，可适配不同角度的安装朝向，无需调整传感器自身角度即可匹配不同的走线方向需求；整体外径与高度比例经过优化，在满量程载荷下的结构形变量控制在应变片线性测量区间内，既保证测量灵敏度，也避免过载导致的结构塑性变形，长期使用下的蠕变误差控制在工业测量允许范围内，能够满足多数工业现场长期稳定运行的测量需求。
