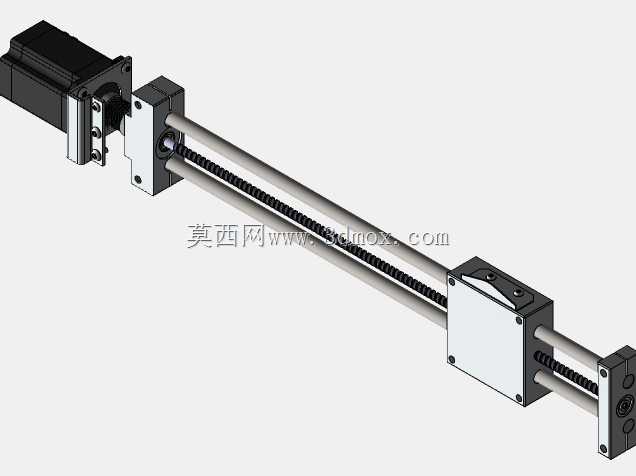

带步进电机的滚珠丝杠直线X轴驱动执行机构

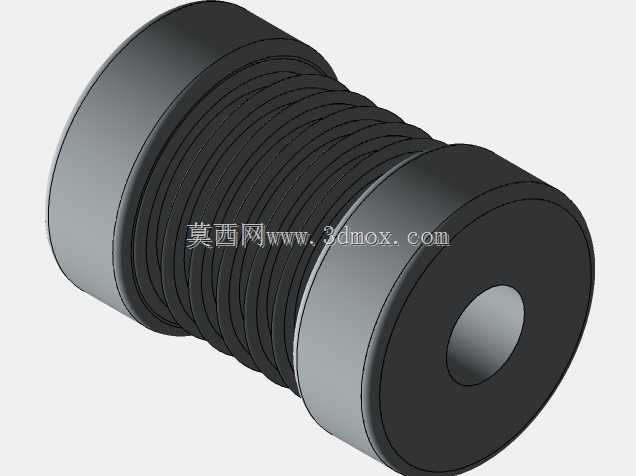

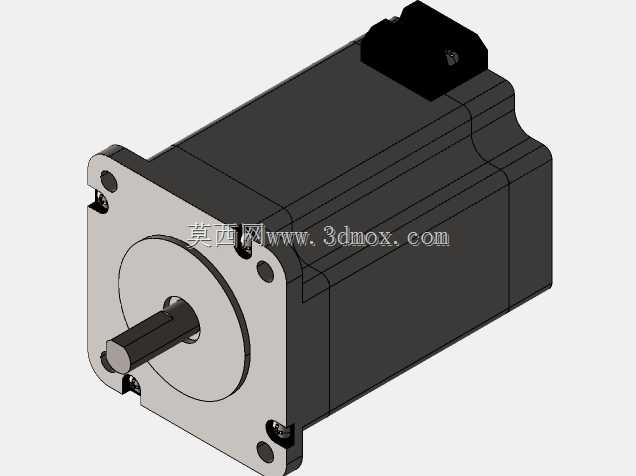

　　这套直线X轴驱动执行机构，核心采用滚珠丝杠搭配双光轴导向的结构，配套步进电机作为动力输入，主要面向需要精准直线往复位移的工业场景，在小型自动化装配工位、3D打印设备的X向进给、实验室检测仪器的样本输送、点胶设备的喷头位移、小型雕刻机的轴向进给这类场景中都能适配。从结构设计逻辑来看，这套机构优先考虑了传动刚性与运行平稳性的平衡，双光轴导轨平行布置在丝杠两侧，滑动座通过直线轴承与光轴配合，既承担了滑动座的径向负载，也抵消了丝杠转动带来的回转力矩，避免滑动座在运行过程中出现偏转卡顿。动力端的步进电机通过法兰式安装座直接固定在模组的端部支架上，电机输出轴通过联轴器与滚珠丝杠直连，省去了中间传动环节，既减少了传动背隙，

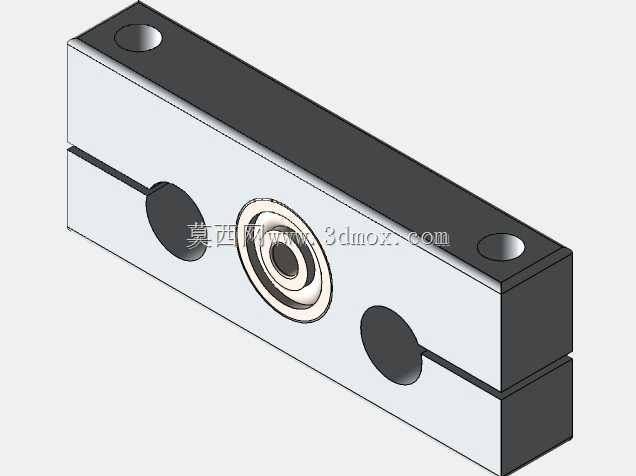

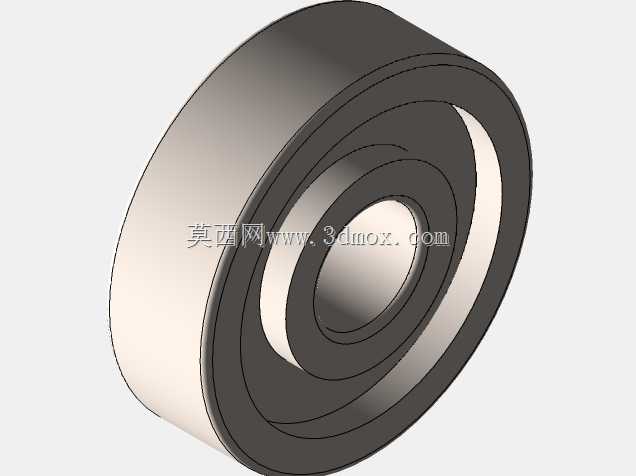

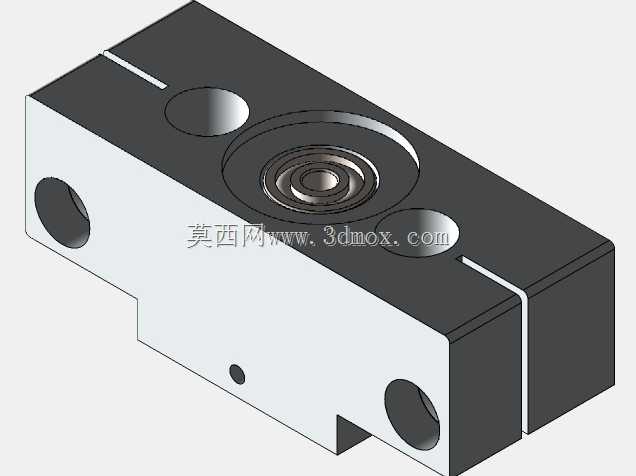

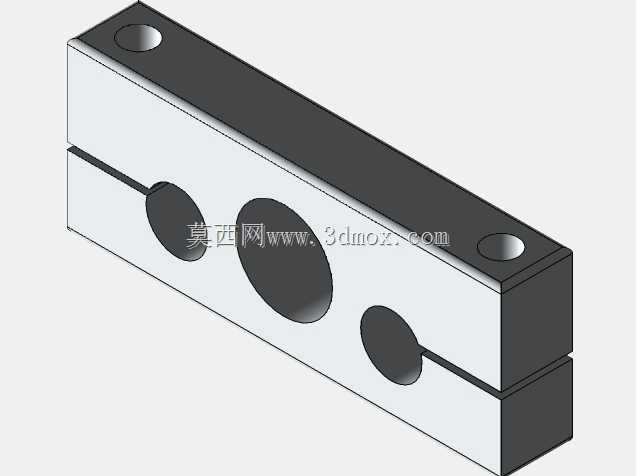

　　也压缩了整个模组的轴向安装尺寸，端部支架同时集成了丝杠支撑轴承的安装位，采用角接触轴承对丝杠的固定端进行支撑，承受丝杠转动过程中的轴向与径向载荷，另一端则采用深沟球轴承作为游动支撑，适配丝杠在运行过程中因温度变化产生的微量伸缩，避免出现卡滞或预紧力异常变化的问题。滑动座的安装面预留了标准的螺纹孔阵列，可直接搭载负载工装，比如点胶阀、检测探头、夹爪气缸这类执行末端，不需要额外设计转接板就能完成装配，降低了集成时的设计工作量。从安装边界来看，整个模组的端部支架都预留了沉头安装孔，既可以水平卧式安装在设备台面上，也可以垂直立式安装作为Z向升降轴使用，甚至可以侧装在设备立板上，安装姿态的适配性较强。设计过程中对各部件的同轴度做了约束，

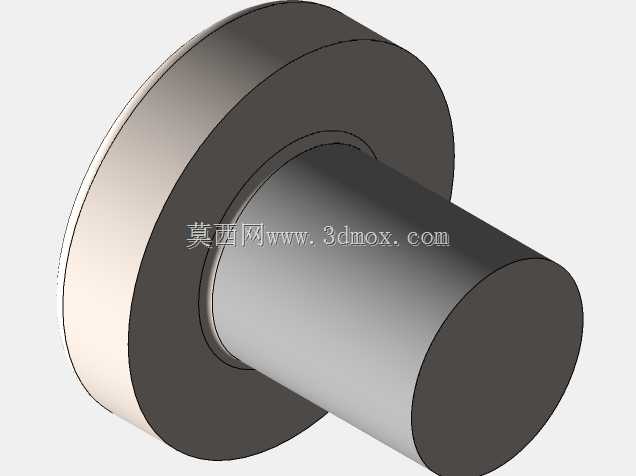

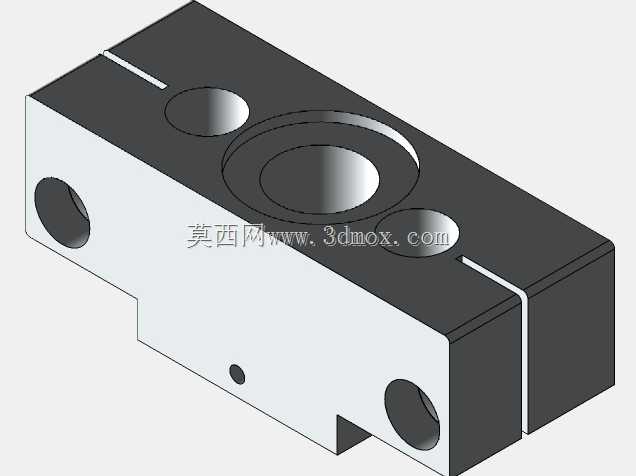

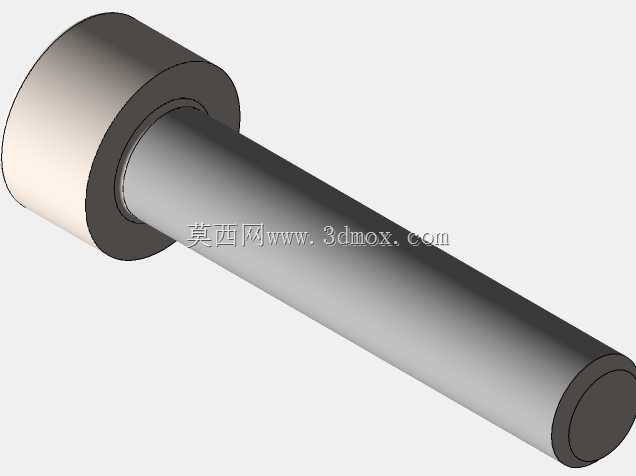

　　光轴安装孔、丝杠轴承安装孔、电机安装止口都在同一装夹工序中完成加工，从加工工艺层面保证了各部件的同轴度，减少了装配时的调整工作量，也避免了因同轴度偏差导致的丝杠磨损加快、运行阻力增大的问题。丝杠的导程选型兼顾了进给速度与定位精度，搭配常规的42或57系列步进电机，在脉冲当量设置合理的前提下，既能满足常规自动化场景的进给速度要求，也能保证0.02mm级的重复定位精度，对于大部分不需要超高精度的民用、工业轻型负载场景完全够用。滑动座与丝杠螺母的连接采用了浮动式结构，螺母座与滑动座之间预留了微量的调整间隙，可抵消少量的安装偏差，避免丝杠与导轨不平行导致的螺母偏磨问题，延长整套机构的使用寿命。导向光轴采用了表面淬火处理，

　　硬度达到HRC60以上，表面粗糙度控制在Ra0.8以下，配合带密封的直线轴承，既能减少运行过程中的摩擦阻力，也能阻挡外界粉尘进入轴承内部，在有少量粉尘的生产车间环境中也能稳定运行。整套机构的所有外露部件都做了发黑或阳极氧化处理，具备基础的防锈能力，不需要额外做表面防护就能在常规工业环境下长期使用。在实际选型集成时，需要根据负载重量、运行速度、行程长度来确认对应的安装孔位是否匹配，同时要注意预留电机的接线空间，避免安装后电机线缆与周边部件产生干涉，若需要更高的运行速度，也可将步进电机更换为伺服电机，安装法兰尺寸完全兼容，不需要对端部支架做二次加工。
