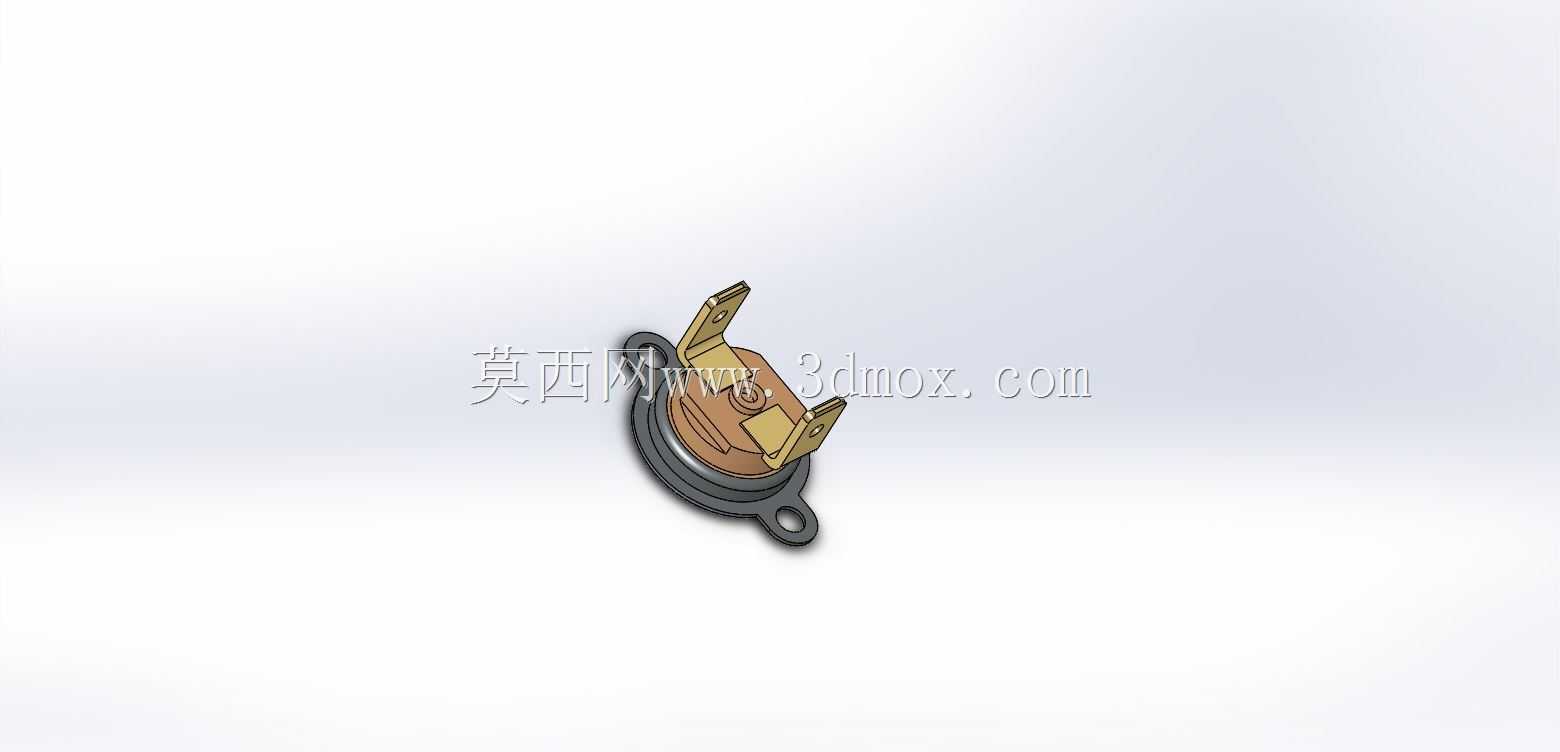

金属固定式50摄氏度安全恒温温控组件

　　在小型家电、工业电控柜、便携加热设备的热控回路里，这类定温恒温组件是被动热防护的核心元件之一，不需要外接控制信号，依靠内部双金属片的受热形变特性实现触点通断，把被控区域的温度稳定卡定在50摄氏度阈值，避免局部过热引发的元器件老化、绝缘失效甚至安全隐患。不同于可调式温控器需要人工标定参数，这款固定恒温的元件出厂就完成了动作温度校准，在批量设备装配时不需要现场调试，能大幅降低产线的装配校验工时，尤其适合对温度控制精度要求不极端，但对可靠性、一致性要求高的量产场景。

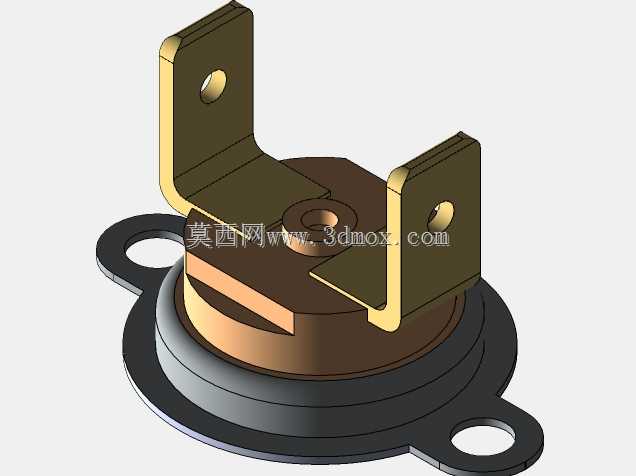

　　从结构设计来看，这款元件采用金属折弯固定支架作为主安装结构，两个向上弯折的带孔支耳是主接线端，直接适配标准插片式接线端子，不需要额外焊接导线，装配时只要把端子插到位就能完成电气连接，避免虚焊、脱焊带来的接触电阻过大问题。底部的环形法兰边带两个对称安装孔，是机械固定的核心承载位，安装时可以通过M3或者M4的小螺丝直接锁附在被控发热体的金属壳体上，法兰面和被控面之间可以根据需求添加导热硅脂或者云母绝缘片，既保证温度传导的响应速度，也能在需要绝缘隔离的场景下避免电气导通。

　　设计时特意把感温面设置在元件底部的圆形平面，安装后这个平面直接贴合被控热源表面，温度传递路径最短，能最快感知热源的实际温度，减少温控动作的滞后量。顶部的两个接线支耳做了外翻的圆角处理，避免装配时划手或者割破导线绝缘层，支耳上的接线孔做了翻边强化，多次插拔接线端子也不会出现孔位变形、接触松动的问题。整体的外形轮廓做了紧凑化设计，主体圆柱直径控制在常见温控元件的通用尺寸范围内，安装孔位的中心距也和行业通用规格保持一致，在旧设备维修替换时可以直接兼容原有安装位，不需要重新打孔或者修改固定结构。

　　实际应用中，这类恒温器常被用在小型恒温加热垫、车载暖风机的出风口温控、电池包的低温预热回路、工业仪表的保温舱里，当被监测位置温度低于50摄氏度时，内部触点保持导通，加热回路持续工作；当温度达到动作阈值，双金属片受热翻转带动触点断开，切断加热回路，等温度回落至设定的复位差值后，触点自动闭合恢复加热，全程不需要额外的控制器参与，自身就能完成通断循环，属于无源式的自动温控元件，在供电不稳定或者控制电路简化的设备里，这种纯机械结构的温控元件可靠性远高于电子式温控方案，不会因为电磁干扰、程序跑飞出现误动作。

　　建模过程中需要重点关注几个装配边界：一是底部安装法兰的厚度，这个尺寸直接决定了安装后元件和被控面的贴合间隙，间隙过大会导致温度传导滞后，温控动作比实际温度晚3-5摄氏度，容易出现短时超温；二是接线支耳的折弯角度，必须保证两个支耳的平面平行度，否则插装接线端子时会出现单边受力，长期使用后支耳容易出现金属疲劳断裂；三是主体外壳的密封台阶尺寸，这个位置是封装内部双金属片和触点的关键配合位，尺寸公差过大会导致密封不严，在潮湿或者多粉尘的使用环境里，水汽或者粉尘进入内部会造成触点接触不良，缩短元件使用寿命。另外还要注意两个安装孔的相对位置公差，控制在±0.1mm范围内，才能保证和通用安装位的互换性，避免出现锁螺丝时孔位错位强行装配，导致外壳变形影响内部动作机构的正常工作。

　　从材料选型的角度，固定支架采用导电性能良好的黄铜材质，表面做镀镍处理，既保证导电性能，也能提升抗氧化能力，在长期高温工作环境下不会出现表面氧化层增厚导致接触电阻变大的问题；底部的密封垫圈采用耐温硅橡胶材质，能在-40到120摄氏度的温度范围内保持弹性，不会因为长期受热出现硬化开裂；内部的双金属片采用专用热双金属带材，动作温度的一致性偏差控制在±3摄氏度以内，保证批量产品的温控性能统一。这类元件的电流承载能力根据触点材质不同有所区别，常规版本可以承载250V电压下10A的阻性负载，满足大部分小型加热设备的通断需求，不需要额外搭配继电器使用，可以直接串接在加热主回路里，进一步简化设备的电路结构。
