带丝杆传动结构的微型直线步进驱动装置

　　做小型精密设备结构选型的时候，这类集成丝杆的微型步进驱动件是绕不开的选项，很多刚入行的工程师容易把它和普通旋转步进电机混为一谈，实际上它从结构设计之初就瞄准了短行程直线往复动作的需求，省掉了用户自行搭配丝杆、螺母、连轴器、安装支座的整套适配工作，能大幅压缩小型设备的开发周期。

　　从实际应用场景来看，这类驱动件的适配范围非常广，小到实验室精密分析仪器的试剂推送、光路微调机构，到医疗设备里的微量药液泵送、采样针升降位移，再到小型自动化设备里的料仓挡料、工位短距离推送、电子设备的精密调焦结构，甚至民用领域的小型智能门锁锁舌驱动、3D打印设备的微调平台进给，都能看到这类结构的身影。它的核心优势就在于集成度高，不需要额外设计旋转转直线的传动链路，所有传动配合都在出厂前完成了预调，用户只需要设计对应的安装法兰位，给对应脉冲信号就能直接获得稳定的直线输出，避免了自行组装时出现的丝杆同轴度偏差、螺母间隙过大、传动卡顿等常见问题。

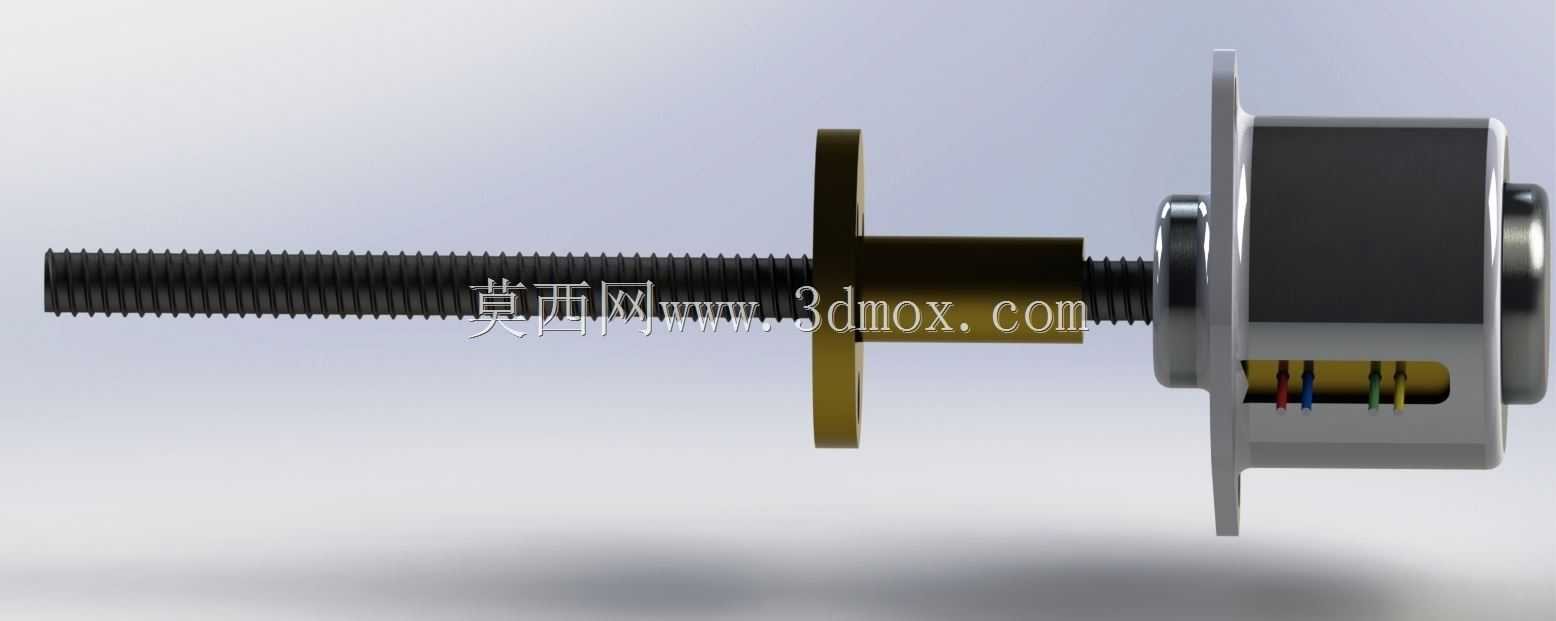

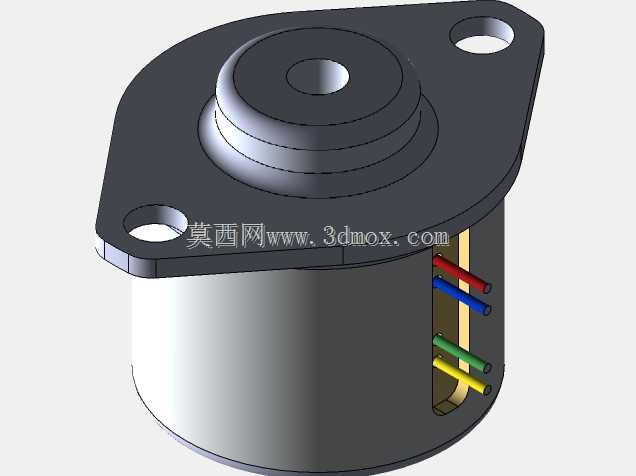

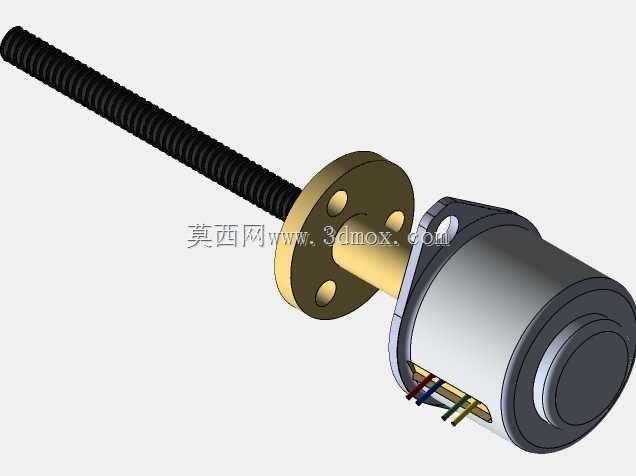

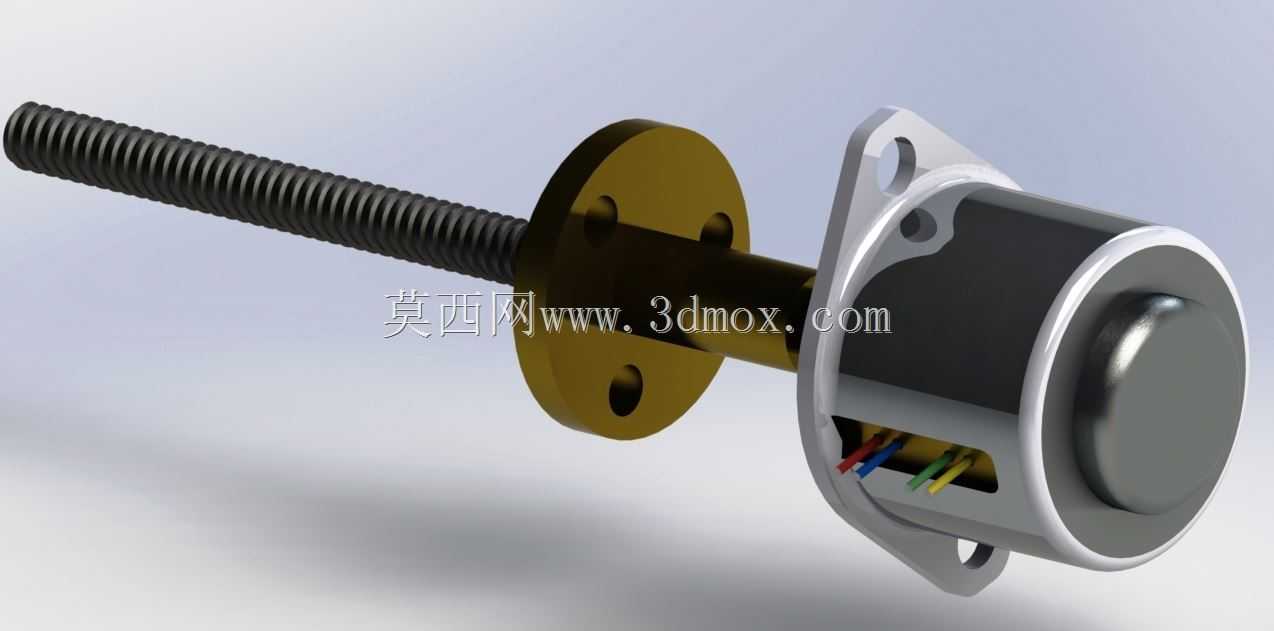

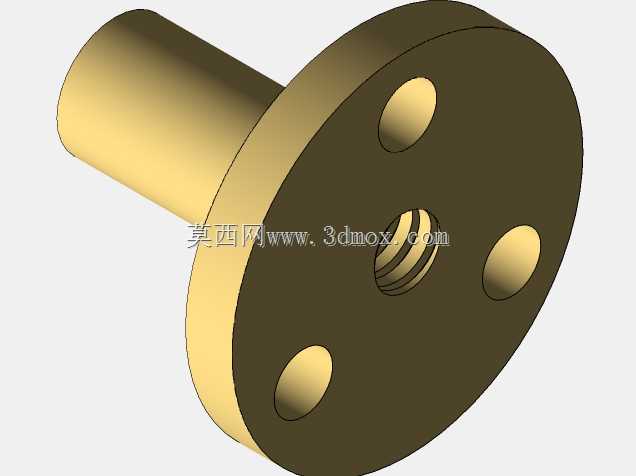

　　从结构设计思路来看，这款驱动件把步进电机的转子和传动丝杆做了同轴集成，丝杆直接穿过电机转子中心，和转子做同步转动，配套的铜质法兰螺母作为运动输出端，将旋转运动直接转化为直线位移，这种设计最大程度压缩了整体轴向尺寸，相比“电机+连轴器+独立丝杆支座”的传统组合方案，整体长度能缩短40%以上，非常适合安装空间局促的小型设备。前端的安装法兰做了带定位凸台的设计，法兰上的安装孔位做了对称分布，安装时可以直接把法兰凸台嵌入设备安装板的定位孔内，用螺丝锁紧即可完成固定，不需要额外做同轴度校准，能有效降低装配环节的精度要求。后端的电机出线端做了分线标识，不同颜色的线对应不同的电机相序，接线时可以直接按照标识接驱动板，省去了用万用表测相序的步骤。

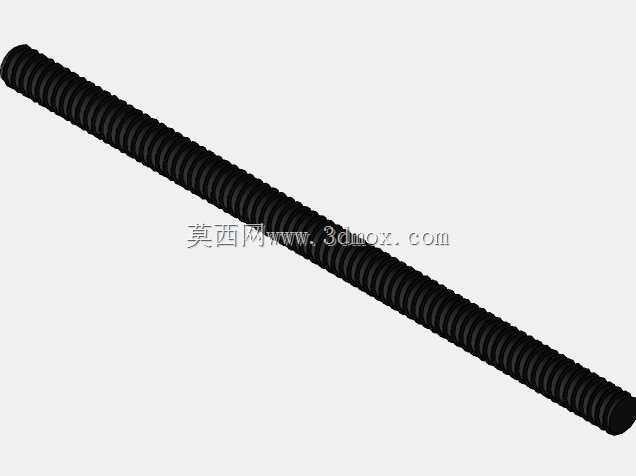

　　从安装边界和尺寸适配角度来说，这类微型驱动的电机主体外径通常控制在20mm到42mm区间，对应不同的推力等级，丝杆直径根据负载不同从4mm到8mm不等，导程常见的有1mm、2mm、4mm几个规格，选型时可以根据需要的进给速度和推力做匹配：导程越小，同等脉冲下的进给分辨率越高，输出推力越大，适合精密微调场景；导程越大，进给速度越快，适合需要快速动作的短行程工位。安装时需要注意预留丝杆的伸出安全行程，在行程的两个极限位置要预留硬限位结构，避免螺母运动到丝杆端部出现撞机、脱扣的问题；法兰螺母的安装面和设备运动部件连接时，要做好防转设计，避免螺母跟随丝杆同步转动导致无法输出直线位移，常见的做法是在运动部件上加装导向轴，或者让运动部件沿设备导轨滑动，抵消旋转力矩。

　　从功能特性上来说，这类驱动件可以通过脉冲数精准控制直线位移量，搭配细分驱动板能做到0.01mm级别的进给精度，完全满足小型精密设备的位移控制需求；同时步进电机自带的自锁特性，在断电状态下能保持当前位置不会随意滑动，不需要额外加装刹车结构，对于需要断电保持位置的场景非常友好。传动丝杆和螺母之间的配合间隙在出厂时做了预紧调整，回程间隙能控制在0.05mm以内，做往复定位时的重复精度有充足保障。整体结构没有外露的传动齿轮、同步带等易损件，日常使用不需要额外加注润滑脂维护，金属外壳的结构也能适应一定的粉尘、轻度油污的工业环境，长期运行的稳定性比拼装的传动结构高很多。

　　在做结构建模的时候，要重点注意几个配合尺寸的准确性：首先是前端安装法兰的定位凸台外径、安装孔的孔位分布和孔距，这个尺寸直接决定了模型能不能和设备安装板顺利装配；其次是丝杆的外径、导程、伸出最大长度，要和实际选型的参数匹配，避免做运动仿真时出现行程干涉；还有法兰螺母的外形尺寸、安装孔位，要和被驱动的运动部件连接尺寸对应，建模时可以预留0.1mm左右的装配间隙，方便实际生产时的装配调整。另外要注意电机主体的外径和后端出线的位置，预留足够的接线空间，避免安装时线材被挤压破损。
