90mm规格风机配套冷却防护金属网罩

　　在工业电控柜、小型工控设备、桌面级电子装置的散热系统搭建中，轴流风机的外露风叶始终是需要做安全防护的核心部位，这款适配90x90mm安装尺寸风机的金属防护网，就是针对这类小规格轴流风机的防护需求设计的配套结构件。从实际使用场景来看，这类小尺寸风机大多布置在设备侧面板、内置电源模块旁、小型工控主板散热位，运行时风叶高速旋转，一旦有导线碎屑、安装螺丝、运维工具误触，或是设备内部的小尺寸零件脱落卡入风叶，轻则打坏风叶导致散热失效，重则造成风机堵转烧毁、甚至引发线路短路，同时外露的旋转部件也不符合电气设备的安全防护要求，金属防护网的核心作用就是在不阻挡风道气流的前提下，形成物理隔离屏障。

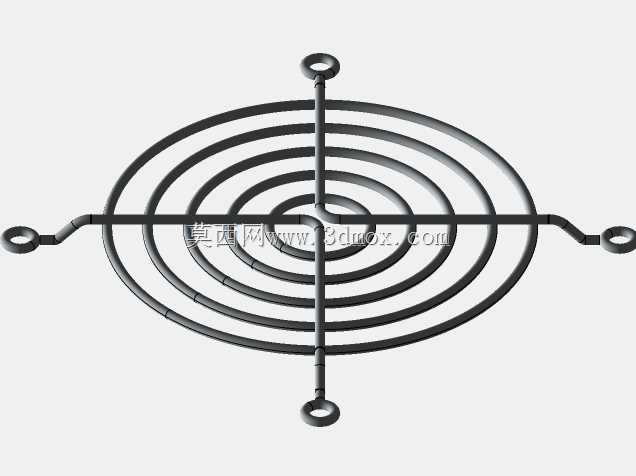

　　这款网罩采用同心圆加十字加强筋的结构布局，没有采用常见的扇形辐条设计，而是用连续的环形金属丝搭配十字方向的直向加强筋，所有环形筋的间距经过反复校核，既不会因为网孔过大导致手指或者小尺寸异物伸入，也不会因为筋条过密增加风阻、影响风机的散热效率。四个安装端分别布置在十字筋的四个末端，对应90x90mm风机的四个标准安装孔位，安装时可以直接和风机的安装孔对齐，配合减震胶圈或者自攻螺丝就能完成固定，不需要额外做安装位的适配加工，安装边界完全匹配标准90mm轴流风机的安装尺寸，不会突出风机安装面过多，节省设备内部的安装空间。

　　从设计思路上看，这款网罩没有采用塑料材质，而是选用金属线材一体成型，主要是考虑到风机出风侧长期处于有一定温升的气流环境中，部分工业场景下设备内部的环境温度可能达到六十摄氏度以上，塑料材质长期在这种温度下容易出现老化变脆、筋条断裂的问题，金属材质的抗老化性能、结构强度都更有优势，哪怕设备长期连续运行，网罩也不会出现形变、失效的问题。网罩的环形筋从中心向外逐圈扩大，中心位置的筋条间距和外圈保持一致，避免中心位置因为靠近风叶轮毂出现防护空缺，十字加强筋从中心安装环一直延伸到四个端部的安装吊环，把所有环形筋串联成一个整体，哪怕受到一定的外力挤压，整个网罩的结构也不会出现散架、严重变形的情况，能够维持稳定的防护形态。

　　在实际选型适配的时候，这款网罩除了可以用在标准90mm轴流风机的外侧，也可以用在同尺寸的散热通风口位置，作为设备通风孔的防护格栅使用，金属材质的导电特性还可以配合设备的接地结构，形成一定的电磁屏蔽效果，减少风机运行时的电磁干扰向外扩散。网罩的表面做了均匀的黑化处理，既可以提升金属的防锈能力，也能避免金属反光对设备内部的光电传感器造成干扰，适配更多工业设备的内部使用场景。筋条的截面采用圆形线材，相比扁形筋条对气流的切割扰动更小，能够降低气流经过网罩时产生的风噪，提升设备运行时的静音表现，这一点在桌面级检测设备、小型医疗仪器这类对运行噪音有要求的场景中尤为重要。

　　从安装兼容性来看，四个端部的安装环采用闭环的环形设计，既可以穿入自攻螺丝直接固定在塑料面板上，也可以配合橡胶减震钉实现无硬连接的减震安装，减少风机运行时的振动通过网罩传递到设备壳体上，进一步降低整机的振动噪音。网罩的整体厚度控制在较小的范围内，安装后不会过多占用风机外侧的空间，哪怕设备内部风机和其他元器件的间距比较紧凑，也不会出现安装干涉的问题。在结构建模的过程中，所有筋条的连接处都做了平滑过渡处理，没有尖锐的棱角，避免安装运维过程中划伤操作人员的手部，也不会出现应力集中导致的筋条断裂问题，整个结构的受力分布均匀，能够满足工业设备长期使用的可靠性要求。
