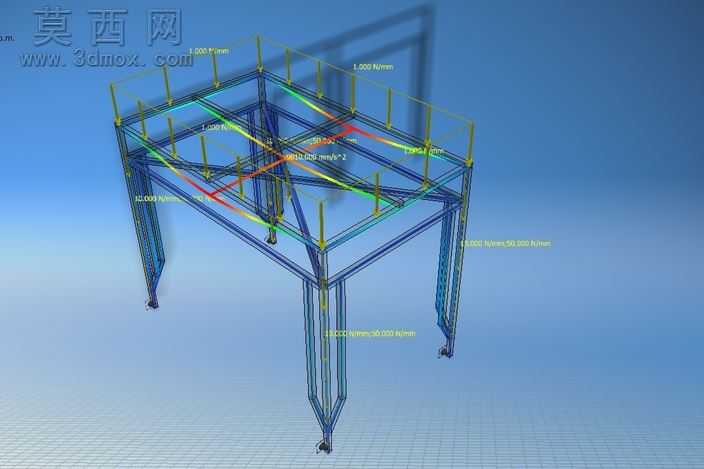

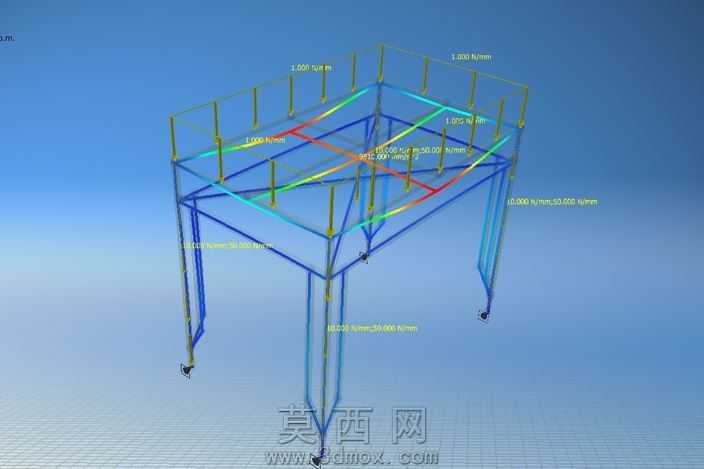

本作品为框架式支撑结构的力学性能分析建模成果,建模过程中首先依据结构实际尺寸搭建整体框架的三维线框基础,通过参数化绘制方式精准还原每一根型材构件的截面尺寸、长度参数与空间装配位置,确保各构件之间的连接节点完全对齐,还原真实结构的装配约束关系。建模完成后对整体结构赋予对应金属材质属性,设置符合实际使用场景的材料密度、弹性模量、泊松比等物理参数,保证后续力学分析的结果具备实际参考价值。在结构受力分析环节,针对框架的实际承载工况,在对应受力位置施加符合真实场景的载荷约束,同时对框架底部的支撑脚位置设置固定约束,模拟结构实际安装使用时的边界条件,通过有限元求解计算得到整体结构的应力分布、变形位移数据,图中不同色彩的云图直观呈现了各区域的应力大小与变形趋势,红色区域代表应力集中的高风险位置,绿色、蓝色区域代表应力水平较低的安全区域,能够清晰识别结构的薄弱部位,为后续的结构优化提供数据支撑。整体建模过程严格遵循工程力学分析的规范要求,构件之间的连接关系处理贴合实际焊接、螺栓连接的约束特性,避免因约束设置错误导致分析结果失真,材质参数的选取匹配常用结构钢的性能指标,载荷施加的大小、方向与作用点均参考该类支撑结构的实际使用工况设定,最终得到的分析结果能够直观反映结构在承载状态下的力学表现,可用于该类支撑框架的结构优化、安全校核工作,帮助设计人员快速定位结构的应力集中位置,针对性调整构件的截面尺寸、支撑布局,在保证结构承载能力满足要求的前提下,优化材料用量,降低整体结构的制造成本,同时提升结构使用的安全可靠性。
