深沟球滚动轴承三维结构设计作品

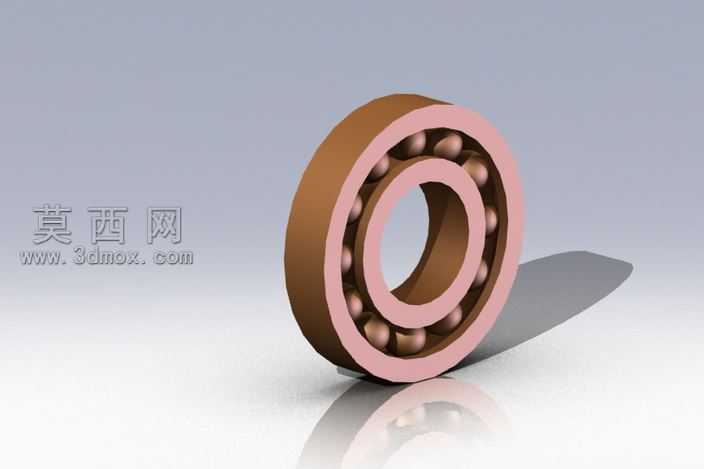

本作品为深沟球滚动轴承的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先通过旋转凸台命令生成轴承的内圈与外圈基体，严格遵循通用深沟球轴承的尺寸比例规范，对内圈的滚道曲率、外圈的安装定位倒角进行精准约束，保证滚道与滚动体的配合间隙符合机械设计标准。滚动体部分采用圆周阵列命令完成均匀排布，先绘制单个球形滚动体的实体特征，以轴承中心轴线为阵列轴，设置等角度间距完成全部钢球的布局，同时添加保持架的特征建模，保持架采用兜孔结构设计，通过拉伸切除与圆周阵列完成兜孔的加工特征还原，确保每个滚动体都能被稳定限位，避免运转过程中出现滚动体脱落或相互摩擦的问题。渲染阶段针对不同部件赋予差异化材质，内圈与外圈采用棕褐色铜合金材质表现，调整材质的粗糙度参数模拟金属加工后的哑光质感，同时添加细微的表面纹理还原真实金属件的加工痕迹；滚动体采用抛光钢材材质，调高材质的反射率与光泽度参数，模拟钢球表面的高光反射效果，清晰展现滚动体的球面形态；保持架采用淡粉色工程塑料材质，适当降低材质反射率，突出塑料件的温润质感，与金属部件形成明确的材质区分。场景搭建上采用浅灰色渐变背景，添加地面反射效果模拟光滑展示台面，通过三点布光方案设置主光源、补光源与轮廓光，主光源从侧上方照射打出轴承的主体明暗关系，补光源弱化阴影区域的死黑问题，轮廓光勾勒轴承的边缘轮廓提升立体感，最终渲染图清晰展现轴承的整体装配关系与各部件的形态特征。设计思路上以还原标准件的通用结构为核心，未添加多余的装饰性特征，所有结构特征都对应实际轴承的功能需求，内圈用于与轴类零件配合安装，外圈用于与轴承座孔配合固定，滚动体承担径向载荷的传递作用，保持架实现滚动体的均匀分隔，整体模型可用于机械结构教学演示、装配仿真验证以及相关设备的配套设计参考，模型的各部件均为可编辑的参数化特征，使用者可根据实际需求调整尺寸参数生成不同规格的轴承模型，适配不同的机械设计场景。
