多层框架式卧式储料罐组结构设计

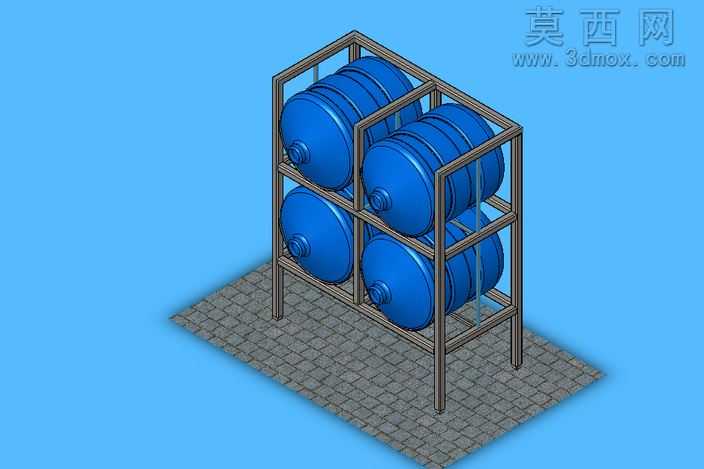

本作品为多层框架式卧式储料罐组的三维建模设计，整体采用模块化布局思路，将四个同规格卧式圆柱形罐体分上下两层排布，搭配钢制承载框架实现稳定的立体仓储结构。建模阶段首先完成单个卧式罐体的参数化构建，严格按照卧式承压储料容器的常规比例设定罐体直径、长度与端盖弧度，罐体两端采用标准碟形封头结构，保证储料工况下的结构受力合理性，同时在罐体外侧预设环形加强筋结构，提升罐体整体抗形变能力。随后进行承载框架的建模设计，框架采用方形钢管作为主支撑构件，四根垂直主立柱贯穿上下两层，每层设置横向围框与罐体定位托架，托架弧度与罐体外径完全匹配，可对罐体形成半包裹式限位，避免罐体在放置或转运过程中出现移位，框架底部设置方形接料底座，底座表面采用防滑纹理设计，既可以承接罐体可能出现的滴漏物料，也能进一步提升整套装置放置时的接地稳定性。材质渲染阶段，罐体主体采用亮蓝色哑光工程塑料质感材质，还原工业储料罐常用的外层防护涂层视觉效果，框架部分采用深灰色磨砂钢材材质，表面做轻微做旧处理体现金属构件的工业质感，底座则采用深灰色防滑地砖纹理材质，搭配浅蓝色纯色背景突出模型主体结构。整套结构设计充分考虑空间利用率，两层排布的方式相比单层放置可节省近一半的占地面积，框架各构件之间采用标准化连接结构，既方便整体组装拆卸，也可根据实际存储需求灵活调整层数与罐体数量，适配不同规格的物料存储场景，所有构件的建模均保留可编辑参数，方便后续根据实际使用需求调整罐体容积、框架尺寸等核心参数，适配不同的工业仓储、物料中转等使用需求。
