标准圆柱螺旋压缩弹簧三维设计作品

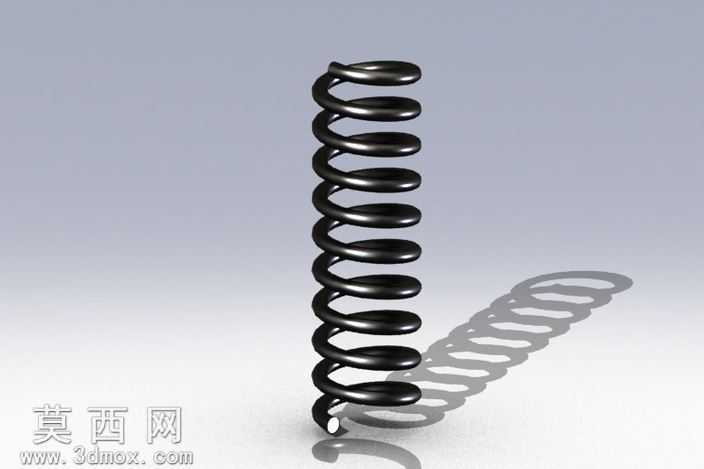

本作品为标准圆柱螺旋压缩弹簧的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先通过螺旋线扫描路径的精准参数设定，匹配弹簧的节距、中径、有效圈数、支撑圈数等核心设计参数，确保弹簧几何尺寸完全符合通用五金配件的行业规范。建模过程中先绘制弹簧丝截面的圆形草图，将草图与预设的变径螺旋线路径添加穿透几何约束，通过扫描特征生成弹簧的基础实体，随后对弹簧两端的支撑圈进行并圈磨平处理，还原实际生产中弹簧端部的平整结构，保证弹簧装配时的端面贴合度。材质设置阶段选用常见的弹簧钢材质参数，调整材质的金属粗糙度、反光度与环境 occlusion 参数，还原弹簧钢经过发黑处理后的深黑哑光金属质感，同时添加细微的表面纹理映射，模拟实际弹簧表面的轻微加工痕迹，避免渲染效果过于塑料化。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，勾勒弹簧螺旋结构的轮廓层次，辅助光源补充暗部细节避免阴影死黑，背景光源分离弹簧主体与浅灰色背景，同时开启光线追踪的软阴影效果，让弹簧投射在地面的螺旋形阴影自然柔和，清晰展现弹簧的螺旋升角与圈距结构。结构设计上严格遵循圆柱螺旋压缩弹簧的力学设计逻辑，有效圈部分保持均匀等节距设计，保证受力时的均匀形变特性，两端支撑圈各设置一圈并紧结构，端部磨平厚度为弹簧丝直径的四分之一，既保证弹簧直立放置时的稳定性，也避免工作过程中支撑圈与有效圈之间发生卡滞。设计思路围绕通用机械场景的通用替换需求展开，所有参数均可通过软件的参数化表格进行快速修改，使用者只需调整弹簧丝直径、弹簧中径、自由高度、有效圈数几个核心参数，即可快速生成不同规格的压缩弹簧模型，大幅降低同类型零件的重复建模工作量，可直接用于机械装配的干涉检查、运动仿真以及工程图导出，适配各类机械设备、五金工装的设计场景需求。
