工业电气安装用模块化电子机箱结构

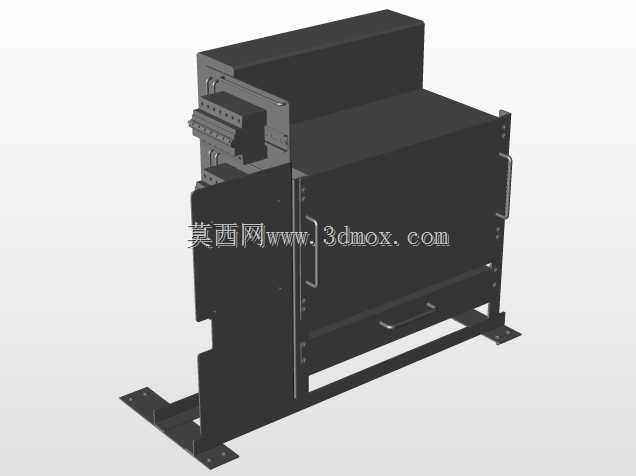

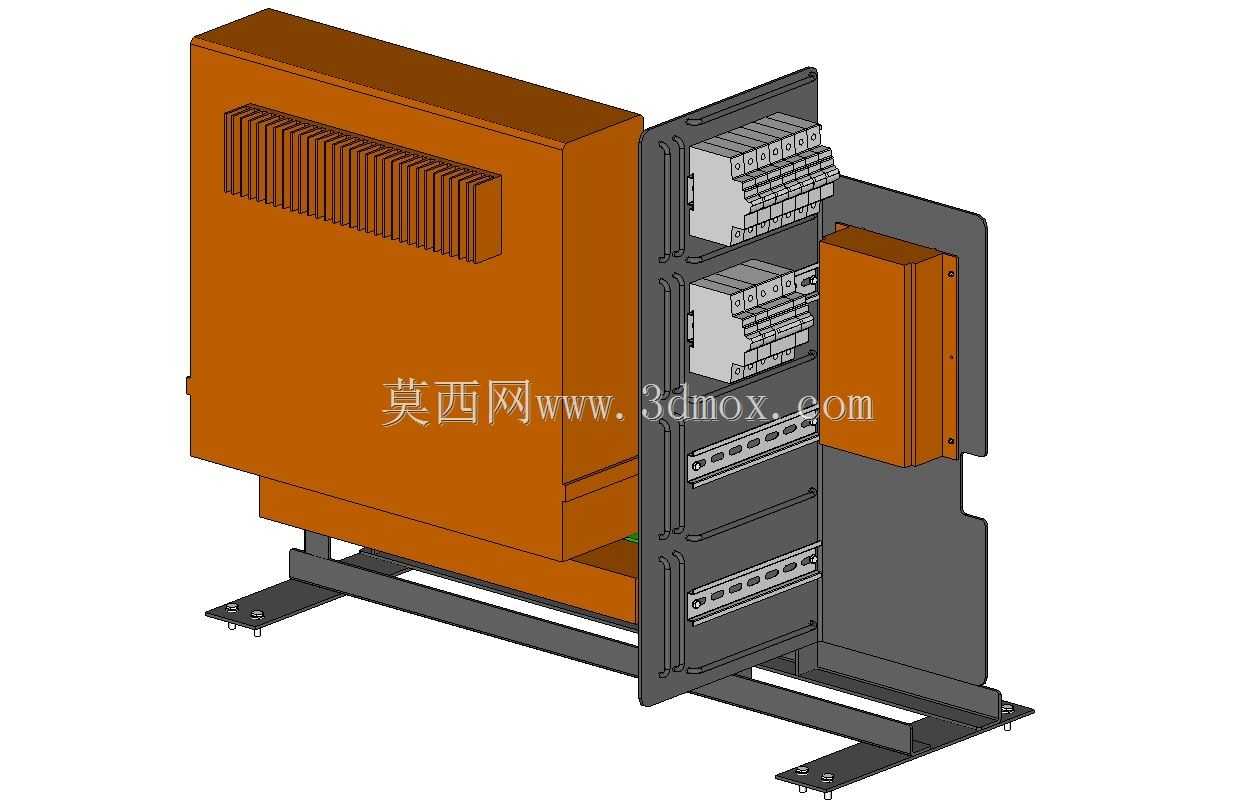

　　这款电子机箱主要面向工业现场的电气控制回路搭建场景，常见于生产线工位旁的分布式控制节点、小型设备的主控单元集成、传感器信号的中转处理工位，用来承载各类接线端子、信号处理模块、小型继电器等电气元件，替代传统零散的元件安装方式，把分散的电气部件整合在统一的防护壳体内，降低现场布线的杂乱程度，同时给内部元件提供基础的防尘、防外物触碰的防护。从结构设计来看，机箱采用了分体式的开合结构，侧部的安装架可以向外翻开，在装配或者后期检修维护的时候，不需要把整个机箱从安装基座上拆下来，只需要翻开侧架就能直接接触到内部的安装位，能大幅缩短现场接线、排查故障的时间。内部预留了多层平行的安装导轨位，每层导轨的间距按照常规低压电气元件的通用安装尺寸预留，

　　既可以适配标准的导轨式接线端子，也能安装小型的信号隔离模块、保险端子组，不同层之间的走线空间做了专门的留设，避免线束挤压导致的绝缘层破损问题。机箱的外壳主体采用封闭的钣金折弯结构，侧面设计了阵列式的散热通槽，通槽的开口方向朝下倾斜，既能保证内部元件工作产生的热量可以通过自然对流散出，又能避免现场的灰尘、滴落的液体直接从通槽进入机箱内部，适配车间多尘、偶尔有少量凝露的使用环境。底部的安装支架采用了带固定腰孔的支脚结构，安装的时候可以根据现场的安装孔位偏差，在腰孔范围内调整机箱的固定位置，降低安装基座的加工精度要求，支脚的高度把机箱主体抬离安装面一定距离，避免安装面的积水、积灰直接接触机箱底部，同时给底部的进出线预留了足够的走线空间。

　　机箱的侧部还预留了扩展安装位，可以根据实际使用需求加装小型的分线盒或者外接插座，不需要额外在壳体上打孔做二次加工。在设计思路上，这款机箱没有采用复杂的一体化焊接结构，大部分连接位采用可拆卸的螺丝固定，在生产加工的时候，所有钣金件都可以通过常规的数控折弯、冲压工艺完成，不需要开专用的成型模具，能有效降低小批量生产的成本，同时各个部件的互换性较强，后期如果某个部位出现磕碰损坏，只需要更换对应的单板件即可，不需要整体报废整个机箱。安装边界方面，机箱整体的安装固定孔位间距按照工业电气安装的通用规范设置，可以直接固定在标准的电气安装梁或者设备的侧壁安装板上，不需要额外做转接支架，机箱翻开侧架的时候，需要在侧方预留足够的操作空间，

　　避免被周边的其他设备挡住无法完全翻开，影响内部元件的操作。外壳的边角位置都做了折弯倒钝处理，没有尖锐的外露边角，避免现场安装维护的时候划伤操作人员。内部的导轨安装位做了接地连接的预留点位，安装的时候可以直接把机箱壳体和现场的接地排连通，保证整个壳体的接地连续性，满足工业电气设备的安全防护要求。从实际使用的角度出发，这款机箱的结构设计充分考虑了现场安装、维护、散热、防护的多重需求，没有冗余的复杂结构，所有结构设计都服务于实际的电气安装使用场景，不管是用来做小型设备的主控机箱，还是作为分布式IO的站点防护壳体，都能很好的适配对应的安装需求，结构的刚性也能满足工业现场的振动环境使用要求，不会因为设备运行的长期振动导致壳体变形或者连接松动。
