覆盆子圆周率配套相机安装固定座结构

　　这款安装固定结构主要面向嵌入式视觉采集场景的硬件搭载需求，适配单板计算机搭配摄像头模组的集成安装工况，常见于小型智能检测工位、桌面级视觉识别装置、开源硬件开发验证平台这类对安装空间、定位精度有明确要求的使用场景。从实际使用逻辑来看，该结构承担着摄像头模组定位、单板承托、整体与外部机架连接的多重作用，避免开发过程中电路板、镜头直接裸露带来的磕碰、排线拉扯、镜头偏移问题，同时统一了安装基准，减少调试阶段反复校准镜头光轴的工作量。

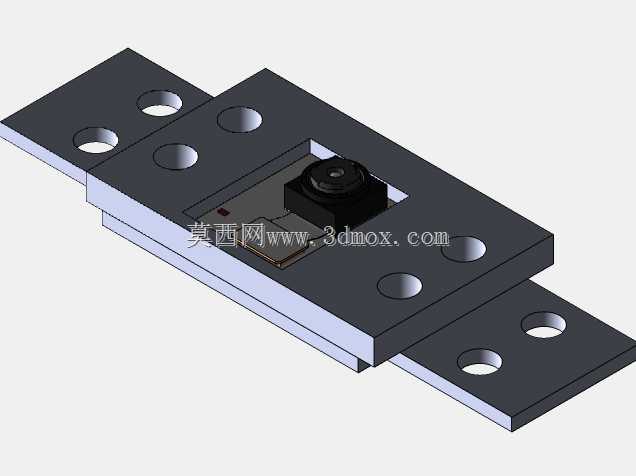

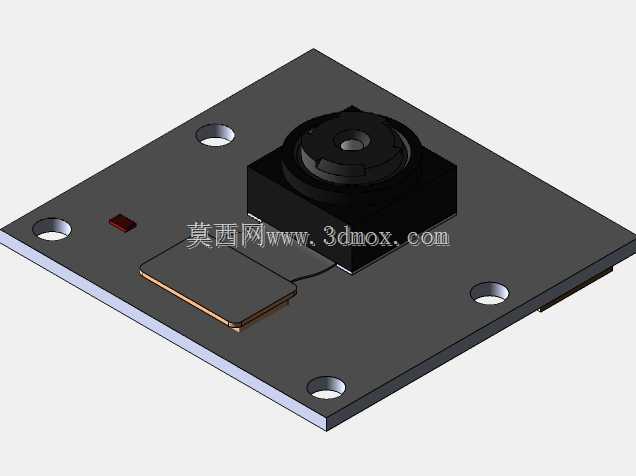

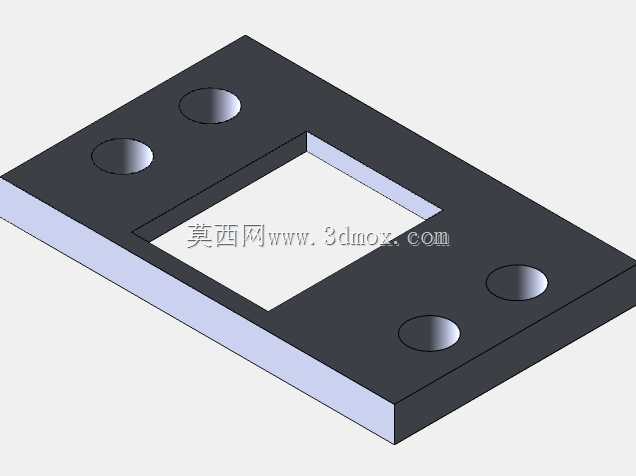

　　设计层面优先考虑了装配的便捷性，主体采用层叠式板件组合结构，上下两层伸出的安装耳板上预制了同轴光孔，可直接通过螺栓与外部型材支架、设备安装面锁紧固定，无需额外设计转接件。中间层预留了与摄像头模组外形匹配的沉槽，镜头位置开设对应尺寸的通孔，既保证镜头前端无遮挡，又能限制摄像头模组的横向窜动，槽位周边预留的间隙可兼容常规排线的弯折走线空间，避免合板时压损FPC排线。承托单板的区域做了下沉台阶处理，台阶高度与单板厚度匹配，装配后单板表面与安装座上表面基本齐平，不会出现凸起剐蹭外部构件的问题。

　　安装边界方面，整体结构为对称式矩形布局，两侧伸出的安装耳板各设置两个安装孔，孔位间距适配通用20系列铝型材的槽口间距，也可直接固定在厚度3mm以内的金属、非金属安装面板上。整体厚度控制在较低范围，不会过度占用Z向安装空间，适合安装空间紧凑的小型设备内部。所有安装孔均做了倒角处理，避免螺栓锁紧时孔口应力集中导致板件开裂，板件边缘做了钝边处理，装配过程中不会划伤操作人员或排线表皮。

　　从功能特性来看，该结构没有多余的冗余设计，所有结构特征都服务于硬件固定与安装需求：摄像头沉槽的深度经过匹配设计，装配后镜头前端突出安装座表面的距离刚好满足对焦行程需求，不会因为安装座遮挡导致近距离对焦失效；层叠板之间的定位依靠板件边缘的止口配合，装配时无需额外工装定位即可保证各层孔位对齐，普通操作人员使用常规内六角扳手即可完成全部装配工作，大幅降低组装门槛。走线空间的预留充分考虑了实际接线需求，除了摄像头排线的走线路径，还预留了单板供电、通讯线材的走线间隙，不会出现线材被板件挤压导致接触不良的问题。

　　实际应用中，这类固定结构可以直接替代开发阶段常用的亚克力粘接、铜柱拼接的临时固定方案，结构刚性更好，长期使用不会出现亚克力开裂、铜柱滑牙导致的镜头偏移问题，尤其是在有轻微振动的设备运行工况下，金属材质的安装座可以保持镜头位置稳定，避免视觉采集画面出现抖动、偏移，保障视觉识别算法的运行稳定性。对于需要批量搭建小型视觉检测装置的开发者来说，统一的安装基准也能减少不同设备之间的标定差异，缩短设备调试周期。设计过程中也充分考虑了加工工艺性，所有板件均为平面铣削即可加工完成的结构，没有复杂曲面特征，无论是采用铝板CNC加工还是亚克力板激光切割都能快速制作，加工成本低，制作周期短，适配快速原型开发的节奏。安装孔的孔径适配常用的M3螺栓，属于机械装配中的通用规格，现场装配时无需准备特殊规格的紧固件，替换维护也十分方便。
