cim电机配套单速传动齿轮组结构设计

项目分类:齿轮 发布时间:2022-04-11 ID:606520
  • cim电机配套单速传动齿轮组结构设计
  • cim电机配套单速传动齿轮组结构设计
  • cim电机配套单速传动齿轮组结构设计

  这套传动齿轮组主要适配cim类动力电机,常见于小型移动机器人、竞技类机器人的行走驱动单元中,核心作用是在电机输出端完成转速与扭矩的匹配转换,让动力输出特性适配设备的加速需求与最高速度设计阈值。从实际应用场景来看,这类传动结构多用于对动力响应、传动效率有较高要求的小型轮式移动设备,不需要多档位切换的复杂结构,靠固定传动比实现动力的稳定传递,能在紧凑的安装空间内完成减速增扭的功能,避免电机直接驱动负载时扭矩不足、起步响应滞后的问题。

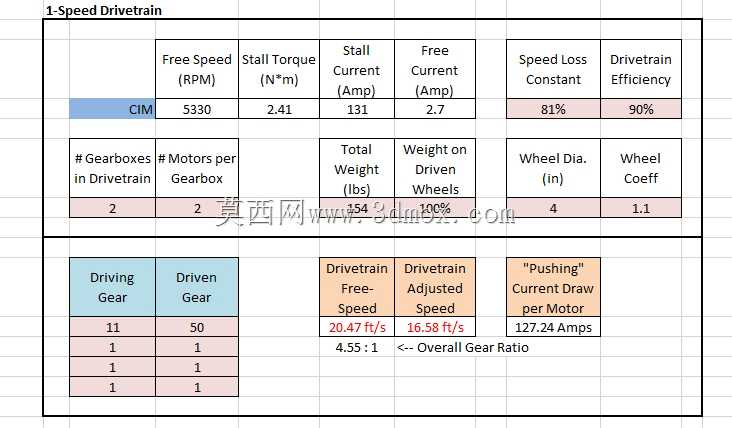

  从结构设计思路来看,整套齿轮组采用行星轮系的排布逻辑,输入端直接对接cim电机的输出轴,通过多层齿轮的啮合传递动力,最终输出端连接行走轮或者负载驱动轴。设计时优先考虑了传动链路的同轴度,所有齿轮的安装定位都依托两侧的支撑板完成,支撑板上预留的安装孔位既完成齿轮轴的固定,也兼顾了整体结构的轻量化,通过在非受力区域开设镂空孔,在不降低结构刚性的前提下减少整体重量,这对于自重控制严格的移动机器人来说尤为重要。传动比设定为1:7.55,对应的输出线速度为16.58英尺每秒,这个参数是匹配cim电机的额定转速区间做的匹配,能让电机工作在效率最高的转速区间,既保证起步时有足够的扭矩克服静摩擦力,也能让设备达到设计的最高行进速度,不会出现电机转速冗余或者扭矩不足的情况。

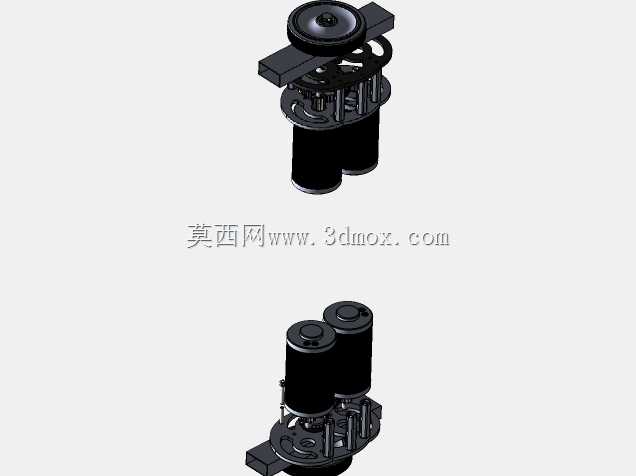

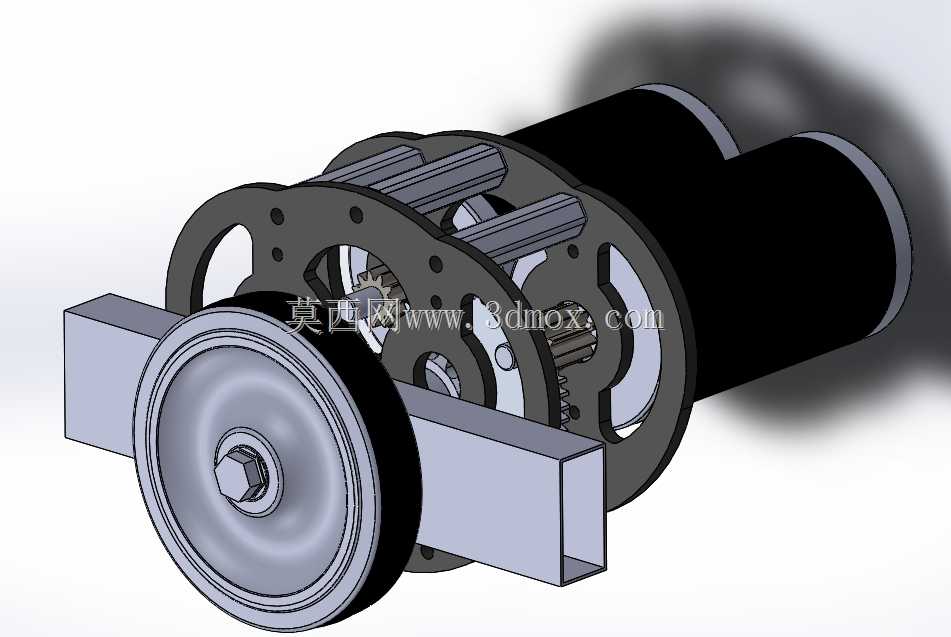

  从安装边界来看,整套齿轮组与电机集成后整体为同轴圆柱布局,输出端的带轮结构直接对接传动带或者行走轮,两侧的方形安装支架是主要的固定点位,安装时需要保证支架的安装平面与电机轴线垂直,避免齿轮啮合时出现偏载,加剧齿轮磨损。齿轮的齿形采用常规渐开线圆柱齿设计,啮合间隙控制在常规传动的合理区间,既不会因为间隙过大出现传动回程差,也不会因为间隙过小导致运转卡滞、传动阻力增大。两侧的支撑板采用等厚板材加工,所有齿轮轴的安装孔位同轴度公差控制在0.02mm以内,保证多层齿轮啮合时齿面接触均匀,避免局部应力集中导致断齿。

  实际使用中,这套齿轮组不需要额外的换挡操纵机构,结构可靠性更高,维护成本更低,适合长时间连续运转的工况。动力从电机输出后,首先进入第一级行星齿轮架,通过行星轮与内齿圈、太阳轮的啮合完成第一级减速,再传递到下一级齿轮组,最终通过输出端的带轮将动力传出,整个传动链路的零件数量少,装配逻辑简单,批量装配时的工艺性更好。输出端的带轮采用一体式结构,与输出轴通过六角孔配合传递扭矩,不需要额外的键连接,装配时直接套入输出轴即可,靠端面的紧固件完成轴向固定,拆装维护十分方便。

  在结构细节处理上,所有齿轮的端面都做了倒角处理,避免装配时锐边划伤操作人员,也减少齿轮运转时的应力集中。齿轮与支撑板之间预留了合理的轴向间隙,避免运转时出现端面摩擦,降低不必要的动力损耗。电机与齿轮组的连接采用法兰式定位,电机端盖直接贴合齿轮组的安装支撑板,靠止口保证同轴度,装配时不需要反复调整对中,能大幅提升装配效率。整套结构的外形轮廓没有突出的尖锐零件,所有外部轮廓都做了圆弧过渡,安装到设备内部时不会剐蹭其他线路或者结构件,适配性更强。对于结构设计从业者来说,这套齿轮组的设计逻辑可以直接参考应用到同类型的固定传动比减速机构中,尤其是适配小型直流电机的驱动场景,在紧凑空间内实现高效动力传递的设计思路具备很高的参考价值,行星轮系的排布、安装支撑板的轻量化设计、输出端的快装结构,都能为同类传动结构的设计提供实际参考。
