双型腔PET吹瓶成型模具结构设计

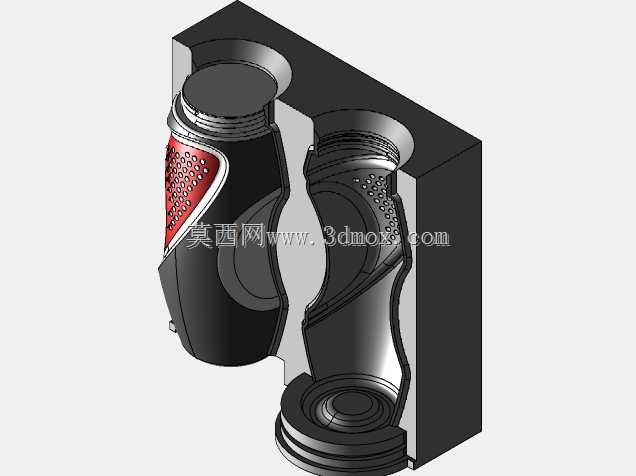

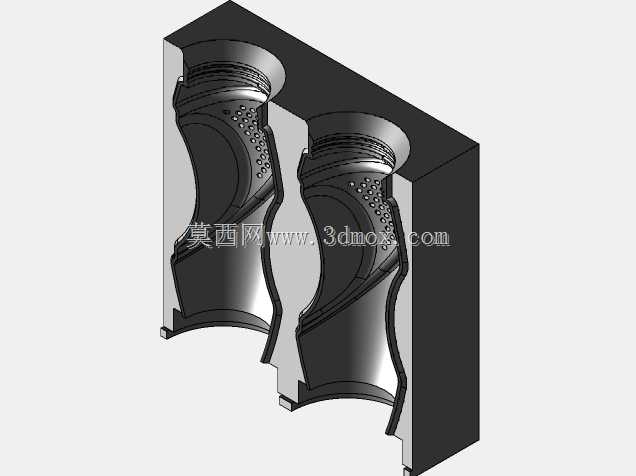

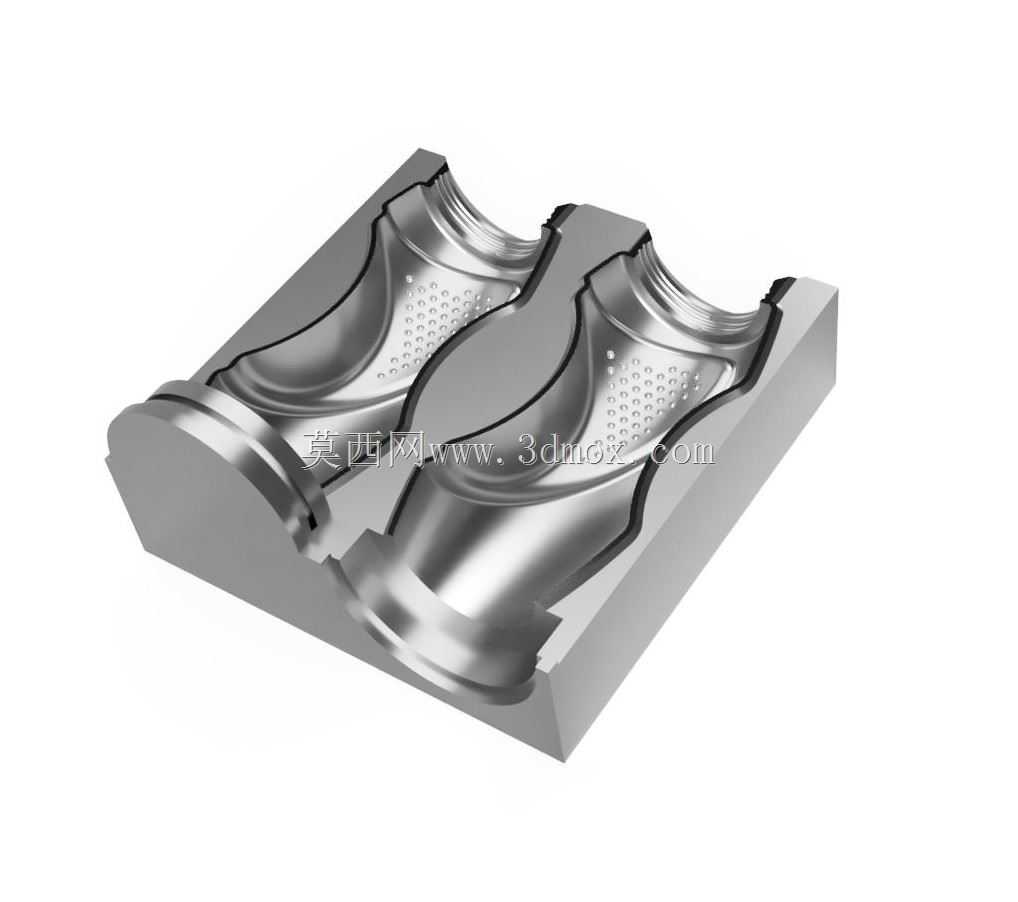

　　这套双型腔吹瓶成型模具，主要应用于食品饮料、日化包装行业的PET中空容器量产环节，适配两步法吹塑工艺的生产工位，可直接安装在对应规格的旋转式或直线式吹瓶机台装夹区域。模具整体采用模坯分体式结构，合模面经过精磨处理，合模间隙控制在0.02mm以内，避免吹塑过程中出现飞边、料厚不均的问题。从结构设计来看，两个对称排布的型腔完全复刻瓶身的曲面轮廓，型腔表面做了细密的微凹麻面处理，对应瓶身的防滑握持区域，成型后无需额外做表面蚀纹工序，减少后续加工流程。模具入料口位置做了圆弧过渡倒角，配合吹瓶机的拉伸杆对位结构，可保证瓶坯在吹胀过程中料流均匀分布，避免瓶身局部壁厚过薄导致的承压不足问题。模具的安装基准面设置在底部与侧定位边，

　　可直接适配常规吹瓶机的装夹槽位，无需额外定制转接工装，安装时只需对准定位销孔锁紧固定螺栓即可完成装夹，换模调试时间可控制在半小时以内。在冷却水路设计上，型腔背部随形排布了循环冷却流道，流道距离型腔内壁的距离保持均匀，可保证吹塑过程中瓶身各区域冷却速率一致，减少成型后的收缩变形问题，量产时的成型周期可稳定控制在单模12秒左右。模具的分型面沿着瓶身的对称中线设置，飞边产生位置恰好处于瓶身的合模线区域，后续修边工序可直接沿着合模线修整，不会破坏瓶身的外观曲面。型腔的瓶口配合位置做了高精度的止口结构，可与瓶坯的瓶口密封段完全贴合，吹塑过程中不会出现漏气问题，保证瓶内压力稳定，成型后的瓶口螺纹精度可满足后续旋盖密封的要求。

　　这套模具的结构设计充分考虑了量产过程中的耐磨需求，型腔表面可做氮化处理提升表面硬度，长时间生产后不会出现表面拉伤、轮廓变形的问题，日常维护只需定期清理分型面的残留料屑、检查冷却水路是否通畅即可，无需复杂的拆解保养。针对不同克重的瓶坯，这套模具的型腔尺寸预留了合适的收缩率余量，适配0.3L到2L规格的PET瓶型生产，调整吹塑压力与拉伸行程即可适配不同料厚的生产需求，无需更换模芯部件。
