FTC赛事轮式竞技机器人结构设计

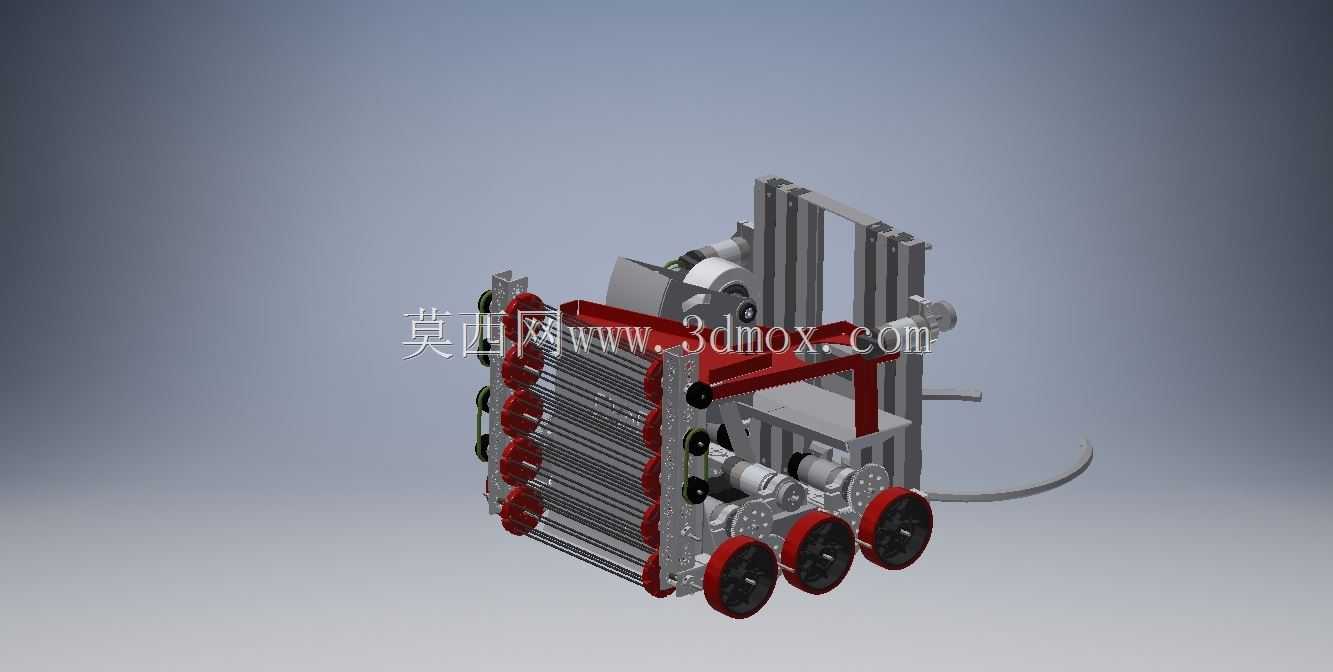

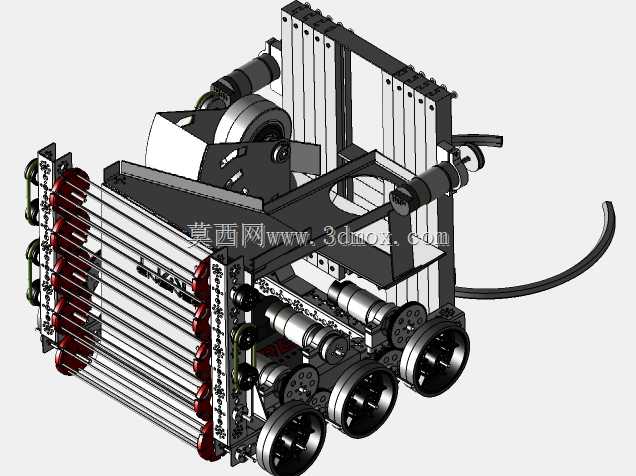

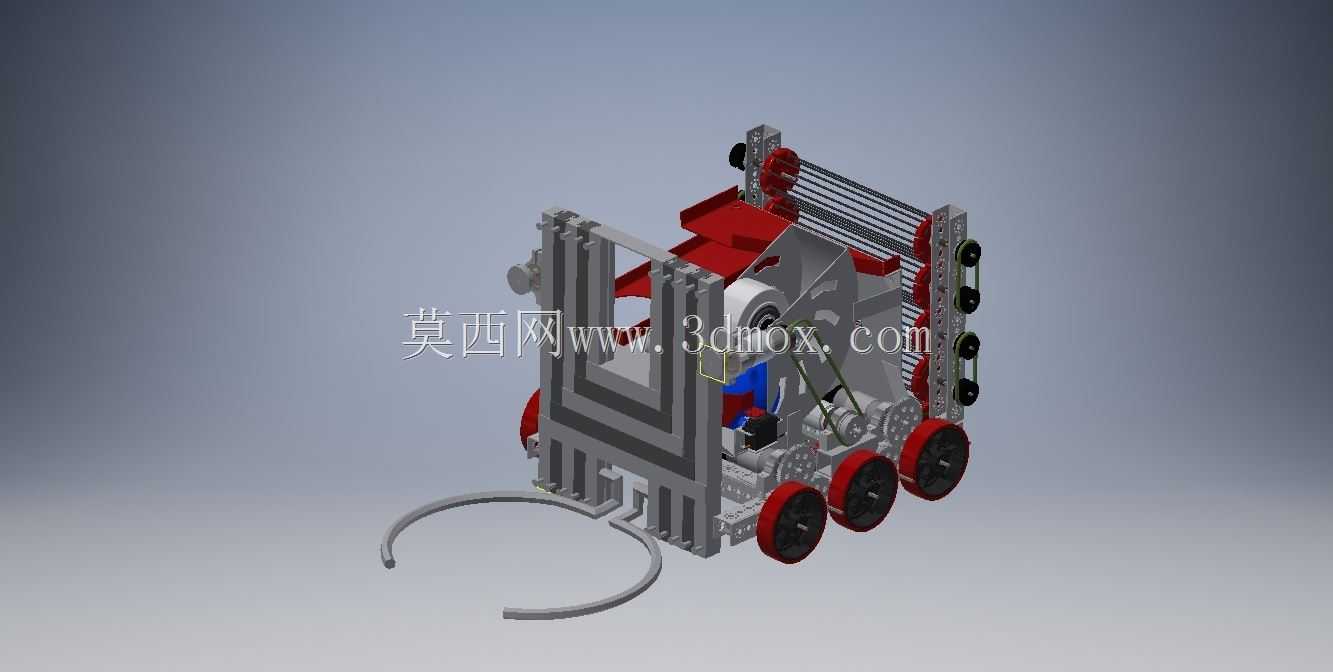

　　该轮式竞技机器人主要面向青少年科创赛事对抗场景设计，整体采用铝型材搭建主承载框架，兼顾结构强度与轻量化需求，适配赛事场地内快速移动、障碍规避、物料拾取等核心作业需求。底盘部分采用多轮布局，单侧布置多组驱动轮与辅助支撑轮，配合侧边的导向轮组，可在场地围挡边缘实现稳定贴边行进，减少碰撞带来的姿态偏移，驱动轮采用橡胶包覆材质，增大与赛事专用场地垫的摩擦系数，保障急停、急加速过程中不出现打滑空转。前部设置弧形拾取执行机构，采用弯管成型的拨料结构，可在行进过程中将场地内的散状物料拨入自身承载区域，无需额外配置复杂的多自由度机械臂，简化控制逻辑的同时降低结构自重，提升整机动态响应速度。上层框架预留了电控元件安装位，可直接固定主控板、电池组、

　　驱动模块等电气部件，安装孔位采用通用孔距设计，兼容主流赛事电控硬件的安装尺寸，无需二次打孔改孔即可完成硬件装配。侧边的升降导向结构采用光轴配合直线轴承的方案，可搭载附加的任务执行模块，根据不同赛季的任务需求快速更换功能端拾器，无需改动主框架结构即可适配不同的赛事规则。整机宽度控制在赛事规则限定的尺寸边界内，初始状态下所有突出部件均不超出尺寸限制，启动后执行机构动作范围也预留了足够的安全余量，避免出现尺寸违规判罚。框架连接部分采用角件配合螺栓紧固的方式，所有连接点均设置防松垫片，应对竞技过程中的频繁碰撞与振动，避免长时间运行后连接件松动导致结构失效。走线槽沿铝型材凹槽内置布置，将动力线与信号线分层排布，减少运动过程中线缆剐蹭、

　　拉扯的风险，同时避免信号干扰影响传感器数据采集精度。前部弧形拨料机构的弧度经过多次调整，可适配不同直径的赛事物料，行进过程中无需精准对位即可完成物料收集，降低操控难度，提升赛事对抗中的作业效率。驱动轮的悬挂结构采用简易的弹性支撑方案，可在场地不平整区域保持轮组与地面的有效接触，避免出现单轮悬空导致的动力损失。整机重心经过配平设计，电池等重型部件布置在底盘下层位置，降低整机重心高度，快速转向过程中不易出现侧翻风险，可支持更高的行进速度与转向角速度。框架上部预留的安装位可根据需求加装视觉传感器、距离检测传感器等检测元件，支持后续自主程序开发，实现自动巡线、障碍物识别等自主作业功能。侧边的轮组支架采用可调节设计，

　　可根据不同场地的地面摩擦力情况调整轮组压紧力，适配不同的场地工况。所有运动部件均设置了防护挡板，避免竞技过程中异物卡入传动间隙导致机构卡死，传动部分采用同步带传动方案，传动效率高且维护简便，无需频繁润滑即可保持稳定运行。
