铝型材框架式线性夹持执行机构

　　这套线性夹持执行机构，主要面向自动化生产线的多工位同步夹持作业场景，常见于3C电子组装线、小型零部件分拣输送线、光伏组件边框装配工位这类需要多点位同步夹持定位的生产环节，用来替代传统单点夹持工装，解决长条形工件、多工位同步作业时夹持力不均、定位偏差大的问题。从结构设计来看，主体承载框架采用标准工业铝型材拼接搭建，这种选型思路首先是考虑到工装的快速迭代适配性——铝型材的槽式安装结构不需要额外焊接加工，调整夹持点位、增减执行单元时只需要松开T型螺栓就能重新定位，相比焊接钢结构框架，改造成本能降低六成以上，同时铝型材的自重更轻，整套机构吊装在输送线侧方或者架设在工作台上方时，对配套支撑结构的负载要求更低。

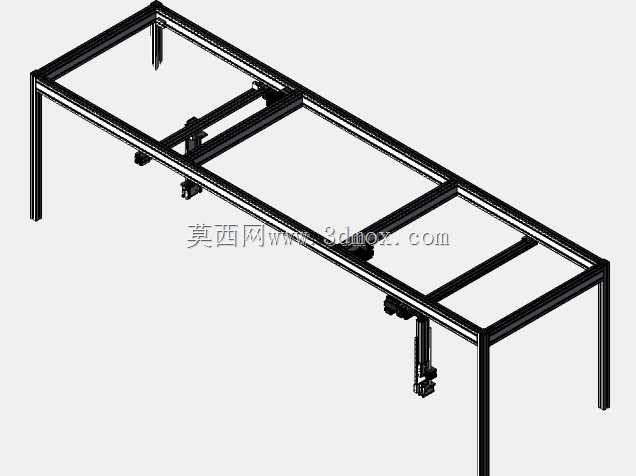

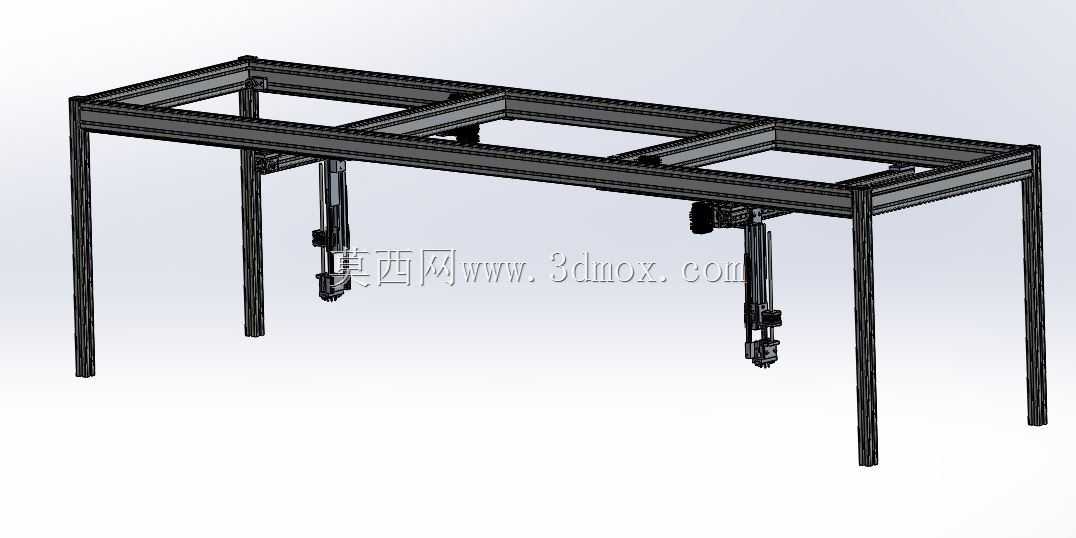

　　框架的整体跨度可以根据实际工位需求调整，当前模型的框架采用双横梁并行的承载结构，两根平行的铝型材横梁作为夹持执行单元的安装基准，每根横梁上预留了通长的安装槽位，夹持单元可以沿着横梁方向任意调整间距，适配不同长度规格的工件夹持需求。下方的支撑腿同样采用同系列铝型材，腿底部预留了脚轮或者可调脚杯的安装接口，既可以做成固定式落地安装结构，也可以加装脚轮做成可移动式工装，适配产线快速换型的需求。夹持执行单元采用直线滑台搭配气动夹指的组合结构，每个夹持单元的滑台都沿着垂直于横梁的方向做直线进给，进给行程可以根据工件的宽度尺寸调整，滑台的传动采用同步带或者丝杠传动的模块化组件，不需要单独设计传动结构，直接选用标准直线模组就能完成装配，

　　降低设计和加工成本。每个夹指的安装位置都设计了微调结构，夹指的开合行程、夹持压力可以通过配套的气动调压阀单独调整，遇到易碎工件或者刚性金属工件时，可以针对性调整对应点位的夹持力，避免夹伤工件或者夹持力不足导致工件脱落。设计时首先考虑的是安装边界的适配性，整套机构的横向总宽度控制在常规输送线的宽度适配范围内，支撑腿的间距预留了足够的操作空间，不会和下方的输送线体、操作人员的作业空间产生干涉，夹持单元的最低下落位置距离输送线工作面预留了安全间隙，避免进给过程中刮蹭线体表面。框架的拼接处采用标准角码连接，连接强度经过校核，满负载夹持状态下框架的形变量控制在0.2mm以内，保证各个夹持点位的定位精度。每个直线滑台的进给方向都和横梁保持垂直，

　　安装时通过铝型材槽内的定位块保证滑台的安装平行度，避免长期运行后出现滑台卡滞、进给方向偏移的问题。夹指的接触面可以根据工件外形更换定制的仿形垫块，比如夹持圆柱形工件时更换V型块，夹持平板类工件时更换平面橡胶垫，不需要改动整体结构就能适配不同外形的工件。在实际应用中，这套机构可以直接对接产线的PLC控制系统，每个夹持单元的动作可以单独编程控制，既可以实现所有点位同步夹持动作，也可以按照工位顺序依次完成夹持、抬升、移位、释放的动作，适配不同的生产节拍。气路和线路都可以隐藏在铝型材的槽内，通过专用的线槽盖板封装，避免外露的管线被工件剐蹭，也能让整体外观更整洁，减少现场的安全隐患。支撑腿和横梁的连接位置设计了加强角件，当夹持单元带负载做直线运动时，连接位置不会出现晃动，保证夹持动作的稳定性。整套结构没有复杂的异形加工件，90%以上的零部件都是标准工业配件，后期维护更换配件时不需要单独定制加工，能大幅缩短设备的停机维护时间。
