木工直角拼接定位夹紧工装结构

　　在实木家具加工、家装木作现场、定制柜体拼装这类场景里，木材直角接合的精度直接决定后续组装的缝隙均匀度与整体结构强度，很多现场作业或者小型木工工坊没有大型数控拼板设备，靠手持直角尺对齐再打钉的方式，很容易出现拼接错位、角度偏差，后期打磨修正的工作量极大，这款自制夹具就是针对这类小批量、多场景的木材直角拼接需求设计的。

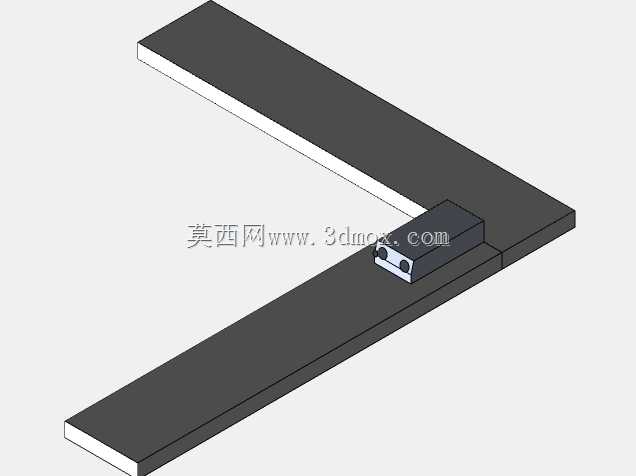

　　从结构上看，它采用L型的直角基准座作为定位基础，两个互相垂直的基准面平面度控制在0.1mm以内，直角精度严格控制在90°±0.05°，能为两根待拼接的木材提供可靠的直角定位基准，避免拼接后出现歪角。基准座采用加厚的硬质板材加工，整体刚性足够，夹紧受力时不会出现形变导致定位偏移，基准面做了磨砂防滑处理，木材靠上去之后不会因为夹紧力的作用出现滑移，保证定位的稳定性。

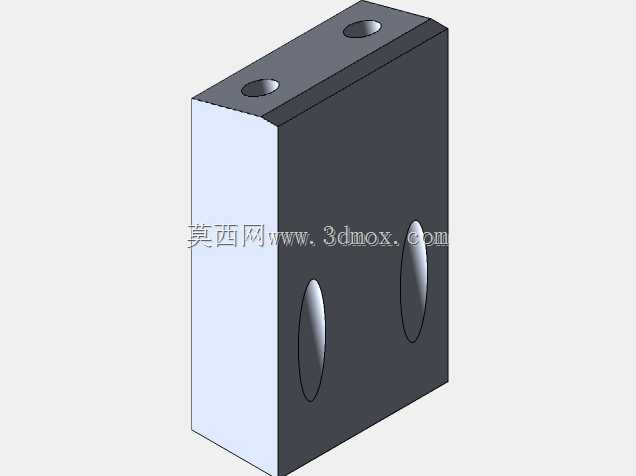

　　滑动夹紧模块安装在L型基准座的其中一条臂上，可以沿着臂身的导向槽自由滑动，适配不同宽度的木材拼接需求，最小可以夹持宽度20mm的细木条，最大夹持宽度可以达到400mm，覆盖了绝大多数家装木方、家具板材条料的拼接尺寸范围。夹紧模块采用偏心轮锁紧结构，不需要额外的扳手工具，手动扳动锁紧压块就能实现快速夹紧与松开，单次装夹的操作时间不超过5秒，相比传统的F夹、G夹需要反复拧动螺杆的操作，作业效率提升非常明显。夹紧压块的接触面做了软质垫层，夹紧时不会在木材表面留下压痕，对于表面已经做了底漆或者打磨完成的成品料也能友好使用，不会破坏工件表面质量。

　　设计的时候特意考虑了现场作业的便携性，整个夹具没有复杂的可拆卸零件，整体重量控制在1.2kg以内，单手就能拎取移动，不管是工坊内的固定工位使用，还是上门安装的现场作业都能方便携带。导向槽采用内嵌式的结构，木屑、灰尘不容易进入槽内卡滞滑动模块，日常使用不需要频繁清理维护，即使在木屑较多的木工加工环境里也能保持顺畅的滑动调节。夹紧模块的锁紧力经过调校，最大可以提供120N的夹紧力，足够保证木材拼接涂胶后，胶层固化过程中不会因为胶层的应力出现开缝错位，也不会因为夹紧力过大导致较软的木材边缘被压溃变形。

　　安装使用的时候不需要额外固定在工作台面上，L型基准座本身的自重加上夹紧后的受力平衡，直接放在平整的工作台面上就能稳定作业，如果需要加工更长的木料，也可以通过基准座上预留的沉头孔，用螺丝将整个夹具固定在木工工作台面上，进一步提升大尺寸木料拼接时的稳定性。它不仅可以用于90°直角的木材拼接，也可以用于柜体组装时的角部临时固定、相框画框的45°拼角辅助定位，甚至在一些薄金属板、亚克力板的直角粘接作业中也能使用，适用场景非常灵活。

　　从结构设计的合理性来看，整个夹具没有多余的冗余结构，所有的受力部位都做了加厚处理，滑动部位的间隙经过合理调校，既不会出现滑动卡滞，也不会因为间隙过大导致夹紧时出现角度偏差。偏心轮的锁紧行程做了优化，不需要滑动模块精准贴合木材表面，只要大致推到靠近木材的位置，扳动锁紧手柄就能自动适应木材的厚度误差，即使是表面有轻微不平的毛料，也能实现可靠夹紧，不需要提前对木材的拼接面做高精度的刨平处理，降低了对前期备料的精度要求，非常适合小型木工工坊或者DIY爱好者的作业场景。
