车载式薄板焊接储水箱体结构设计

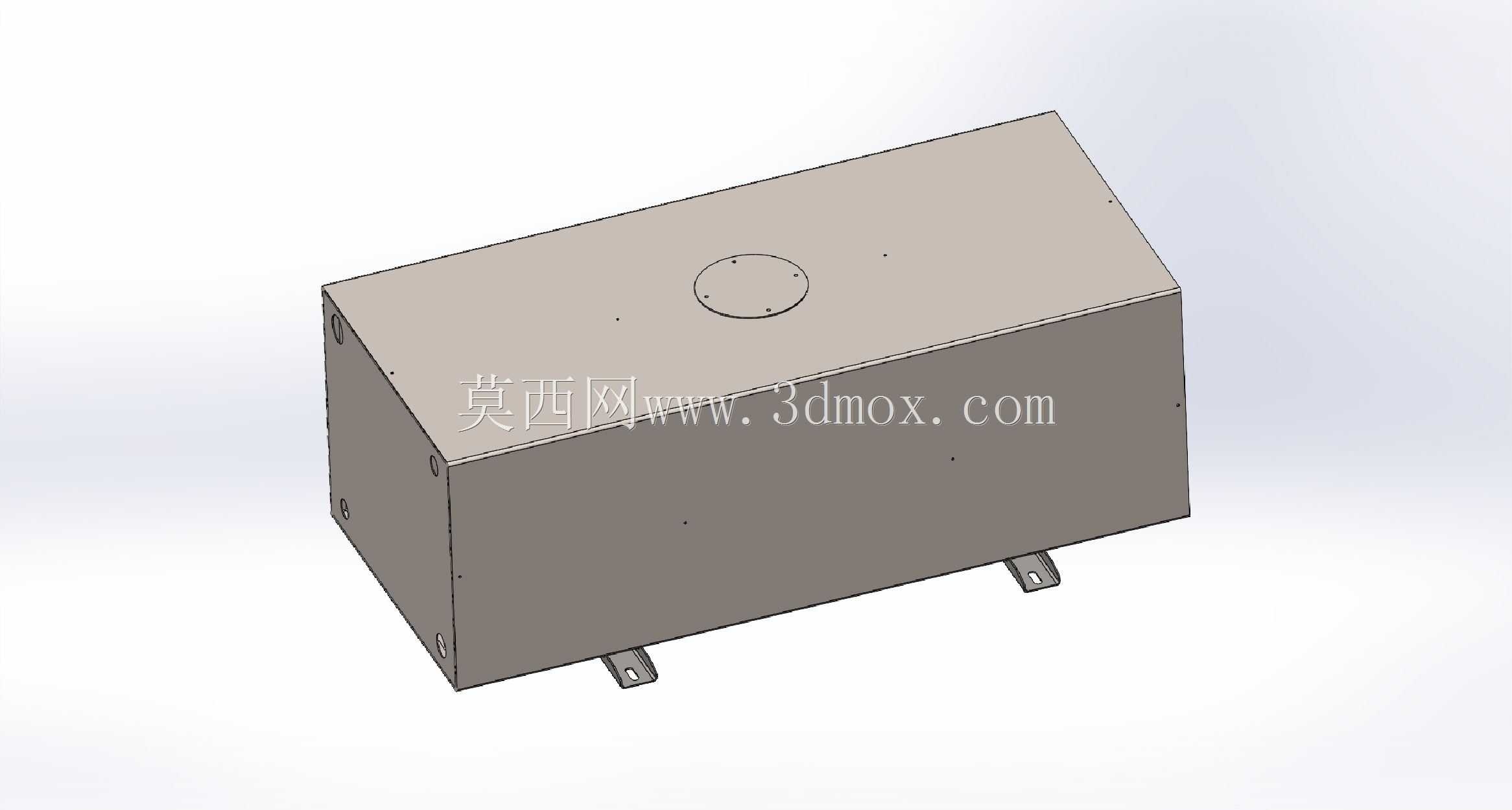

　　这款储水箱体的设计定位是车载移动场景下的清水存储单元，常见于旅居改装车辆、户外作业工程车的供水系统中，承担生活用水、作业喷淋补水的存储功能，区别于固定式工业储水箱，它的设计全程围绕车载工况的约束条件展开。从结构形态来看，整体采用长方体切角的规整造型，最大化利用车载安装空间的同时，避免锐角结构在车辆行驶振动过程中出现应力集中开裂的问题。箱体主体采用薄板折弯拼焊工艺成型，所有拼接焊缝均做连续密封焊处理，焊后需做保压检漏测试，确保在车辆颠簸、倾斜工况下不会出现渗液问题。箱体顶部设置的圆形法兰接口，是为了适配液位传感器、加水口或者通气阀的安装需求，法兰面预留的均布安装孔可以兼容不同规格的外接配件，不需要额外做转接结构，

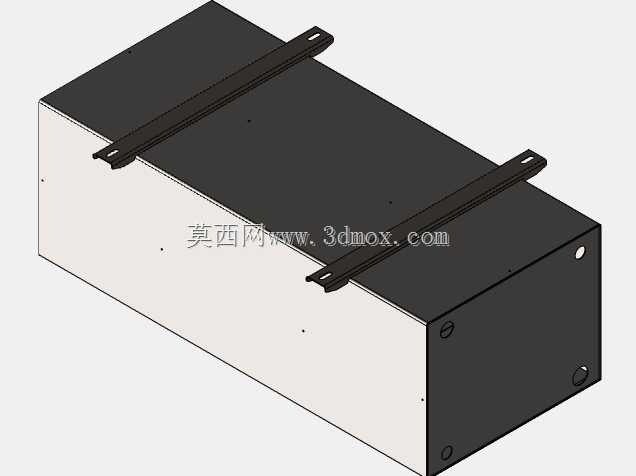

　　减少装配环节的密封风险点。箱体底部延伸出的两个折弯安装支脚，是整个结构的安装受力核心，支脚与箱体主体采用满焊连接，支脚上的长圆形安装孔是特意设计的公差补偿结构，既可以抵消车架加工带来的孔位偏差，也能在车辆行驶产生结构形变时，释放部分安装应力，避免焊缝被硬拉扯开裂。在设计思路上，这款箱体没有做多余的外置加强筋，而是通过箱体侧板的折弯翻边结构来提升薄板的刚性，既控制了整体重量，符合车载部件轻量化的要求，也避免了外置加强筋容易积灰积水、加速锈蚀的问题。箱体的容积设定匹配常规车载供水的使用需求，外形尺寸严格控制在车载安装舱的通用边界内，长度方向预留了管路连接的操作空间，宽度方向适配多数轻型车辆的侧舱安装尺寸，

　　高度方向避开了底盘走线和排气部件的干涉区域。实际应用中，这类箱体除了存储清水，也可以根据使用需求调整板材厚度和密封工艺，用来存储轻度腐蚀性的作业液体，比如车辆清洗用的清洁剂溶液、降尘喷淋用水等。设计过程中需要重点考虑的是车辆行驶过程中的动态载荷，箱体内部如果没有防浪板结构，满水状态下液体晃动产生的冲击力会直接作用在箱体侧板和焊缝上，所以这款箱体在内部对应侧壁的位置设置了隐形式的防浪隔板，隔板上开有过流孔，既可以减缓液体晃动的冲击，也不会影响加水和出水的流速。安装支脚的位置选择在箱体底部靠近两端的位置，让整个箱体的承重重心落在两个支脚的支撑区间内，避免悬臂结构带来的额外弯矩，减少长期使用后支脚变形的概率。

　　顶部的圆形接口位置偏离箱体几何中心，是为了避让安装舱顶部的横梁结构，同时方便操作人员在舱外进行加水操作，不需要探身到舱体内部。箱体所有外露的棱边都做了钝边处理，避免装配和维护过程中划伤操作人员，表面处理可以根据使用场景选择喷塑或者镀锌工艺，提升耐锈蚀能力，适配户外复杂的使用环境。在三维建模过程中，这类薄板结构需要重点控制折弯系数的准确性，确保折弯后的拼缝间隙均匀，减少焊接打磨的工作量，安装孔的位置需要和车架安装点做匹配校核，预留足够的紧固件操作空间，避免出现螺栓无法拧紧的问题。
