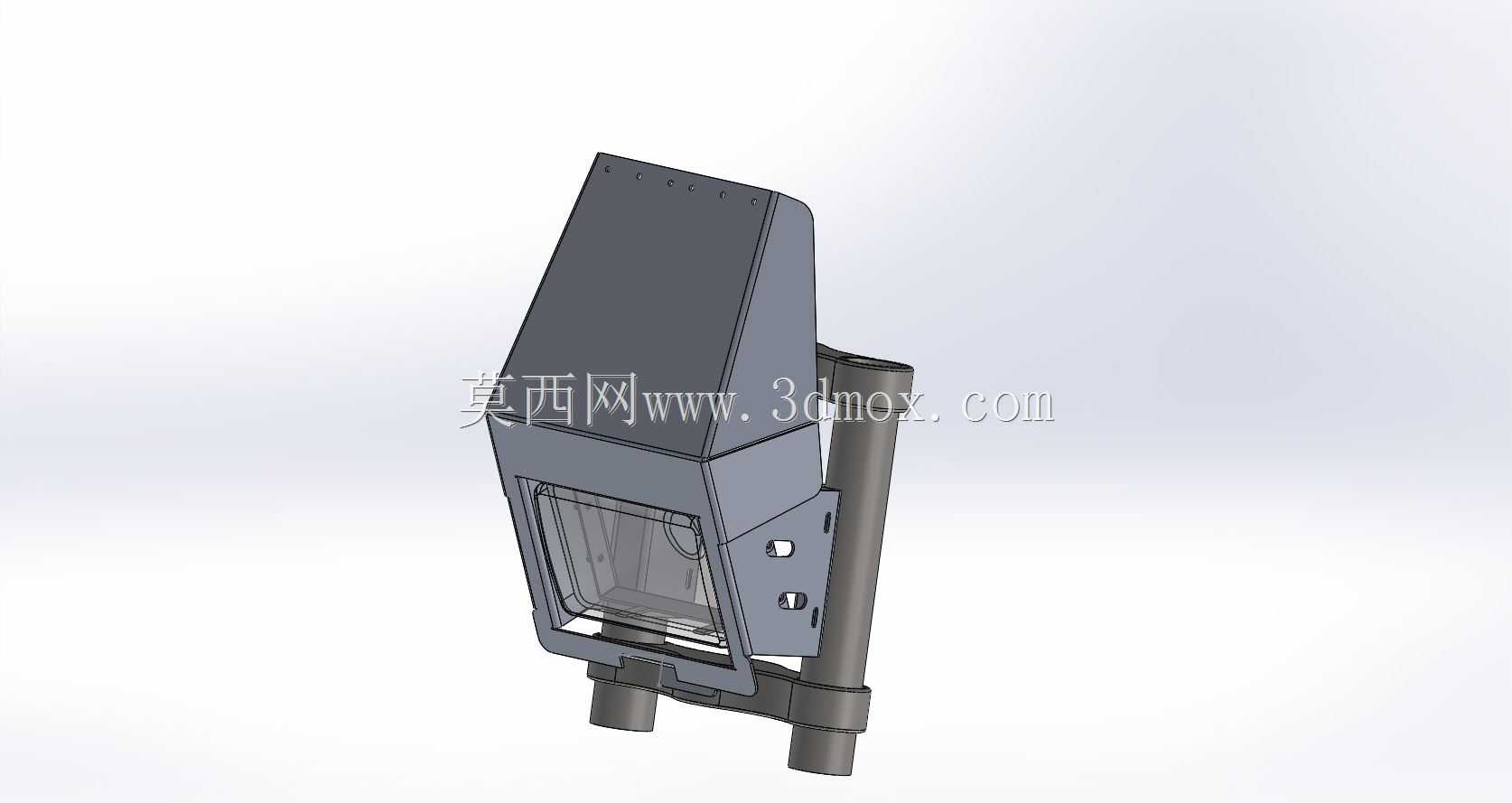

铃木DR650摩托车前照灯固定支架结构

　　这款前照灯固定支架主要适配铃木DR650车型的越野使用场景，作为摩托车前部照明系统的核心承载构件，直接决定了非铺装路面行驶时前照灯的固定可靠性与照射角度稳定性。越野骑行过程中，车辆会持续承受路面传来的高频振动、飞石冲击以及泥水侵蚀，普通塑料支架很容易出现断裂、移位问题，这款支架采用1.5mm厚度的AL5052H32铝合金板材加工成型，材料本身兼具良好的冷成型性能与抗疲劳强度，无需额外做表面防锈处理即可适应户外复杂骑行环境，重量也比同结构钢制支架降低40%左右，符合越野车型轻量化的改装需求。从结构设计来看，支架整体采用折边+局部加强的钣金构型，主体灯腔容纳区域做了围边式设计，既可以给前照灯总成提供周向定位，

　　也能在发生轻微正面磕碰时吸收部分冲击能量，避免灯体直接受力破损。支架与车把立管连接的部位设计了环抱式安装座，通过抱紧结构固定在车把前部的标准管径立管上，安装时无需对原车结构做打孔、焊接改动，只需要松开抱紧螺栓调整到合适照射角度后锁紧即可，适配不同身高骑手的照射角度调节需求。支架侧面预留了两组线束固定卡扣位，前照灯的供电线束可以顺着卡扣走线，避免越野过程中线束晃动被拉扯断裂，也能防止线束与金属棱边长期摩擦出现绝缘层破损的问题。在安装边界上，支架的灯腔安装位匹配对应改装款方形前照灯的外形尺寸，周边预留了2mm的装配间隙，既可以保证灯体安装后不会出现旷量，也能给灯体工作时的热胀冷缩留出足够空间，避免高温环境下支架挤压灯壳导致开裂。

　　抱紧安装座的适配管径范围覆盖DR650原车的前立管标准尺寸，锁紧后可承受15g以上的冲击加速度不出现移位，完全满足林道穿越、中度越野的使用强度要求。设计过程中特意对支架的弯折圆角做了优化，所有外露棱边都做了R2以上的圆角处理，既可以避免加工过程中出现应力集中导致的弯折开裂，也能防止安装维护时划伤操作人员的手部。支架上部的平面预留了三个小型安装孔位，后期可以拓展安装行车记录仪、辅助射灯开关等小型附加配件，不需要额外在车把上加装固定座，保持前部车把区域的整洁度。从实际使用场景出发，这款替换支架主要针对原车塑料支架老化断裂、改装大尺寸前照灯时原车支架适配性不足的问题，结构上完全复刻原车安装点位的同时，提升了整体结构强度，

　　安装后不会改变原车前照灯的初始照射高度范围，不需要额外对车辆的照明系统做二次调校。钣金成型的工艺也让这款支架的制造成本更低，后期如果出现磕碰变形，也可以通过手工校正快速恢复形状，相比铸铝支架的脆性断裂问题，钣金结构的抗冲击韧性更适合越野场景的使用需求。支架表面没有做额外的喷涂处理，保留铝合金本身的氧化层外观，和越野车的金属改装风格匹配，长期使用后形成的氧化包浆也不会出现锈蚀掉漆的问题，维护成本极低。
