旧布里奇波特磨机配套更换操作手柄结构

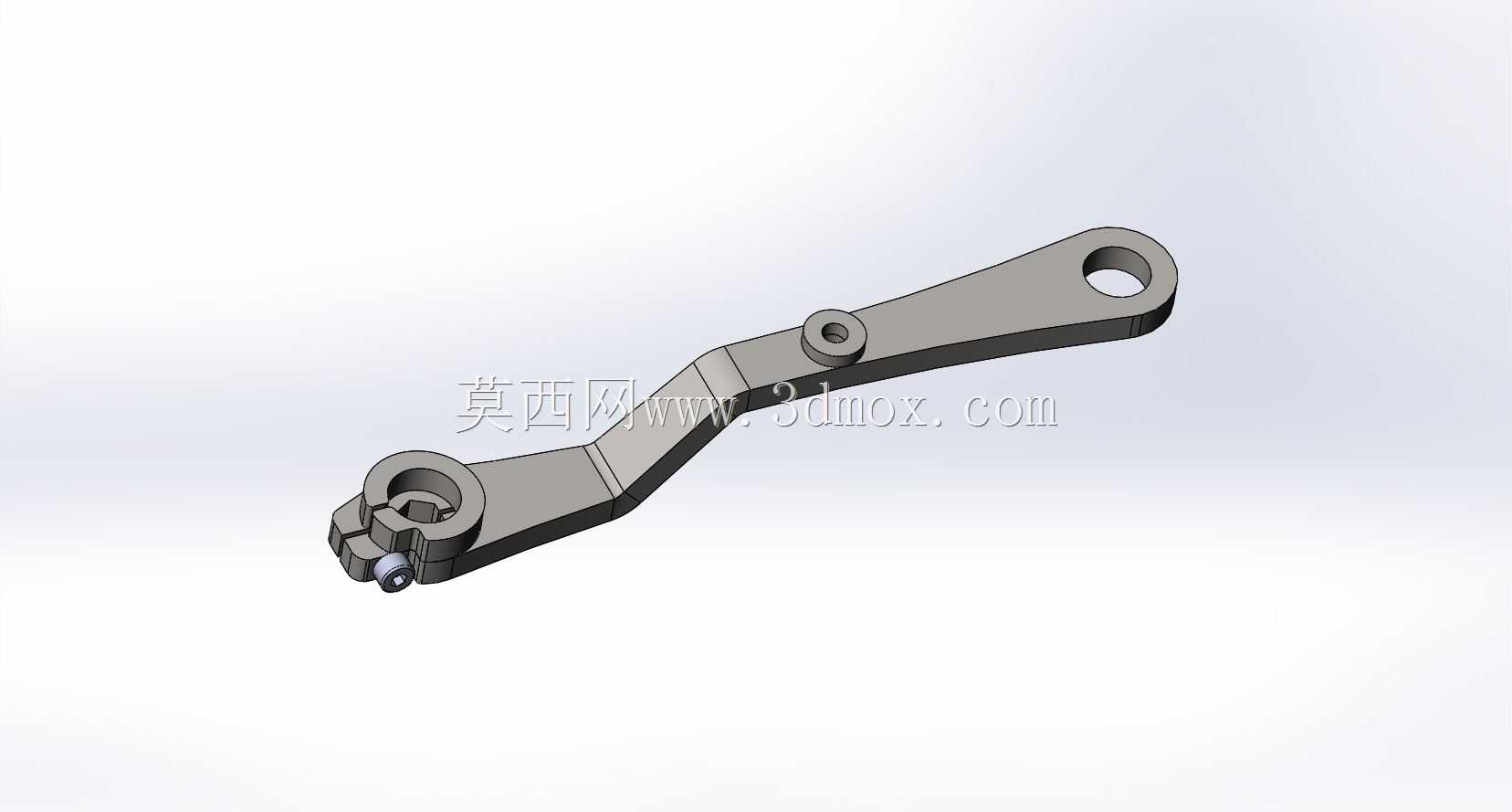

　　这款操作手柄是为旧款布里奇波特型立式磨机配套设计的替换操控构件，主要用于磨机进给轴的手动微调、工位切换操作，在车间小批量零件加工、模具修配、设备维保等场景中，承担人工介入时的力传递与行程控制作用，当设备原有手柄出现磨损、断裂、握持打滑等失效情况时，可直接替换安装，无需对磨机本体做额外改造。从结构设计来看，整体采用弯折式长摇臂构型，而非直柄设计，主要是考虑到磨机操作位的空间边界：立式磨机的工作台周边分布有进给刻度盘、锁紧手柄、冷却管路等部件，直柄操作时容易与周边构件发生干涉，弯折的臂身可以让握持端偏离干涉区域，给操作人员留出足够的手腕活动空间，转动时不会剐蹭相邻的操作元件。臂身一端是带抱紧卡槽的安装端，

　　卡槽的型面完全匹配磨机进给轴端的连接轴径，侧面预留了紧定螺钉的安装孔位，安装时将卡槽卡入轴端的定位扁位，拧紧紧定螺钉即可实现周向固定，不会出现转动打滑的问题，这种抱紧式连接相比传统的插销式连接，接触面积更大，传递扭矩时的应力分布更均匀，频繁正反转操作时也不容易出现连接位磨损松旷的问题。臂身中部设置了一个带内螺纹的凸台结构，这个位置并非冗余设计，日常操作中可以根据使用需求加装辅助握持套、行程限位挡块，或是在进行大扭矩进给操作时加装加力杆，拓展手柄的使用场景，比如在铣削硬度较高的金属材料时，需要更大的进给力，短时间加装加力杆就能降低操作人员的施力强度，无需更换整个手柄。臂身的另一端是带通孔的圆环握持端，通孔的尺寸适配常规的机床操作握套，

　　既可以直接穿入防滑握套供操作人员握持，也可以在需要远距离操作时穿入加长杆，适配不同身高操作人员的操作习惯，同时圆环结构相比实心端头，在保证结构强度的前提下降低了整体自重，长时间操作时不容易出现手臂疲劳的问题。从安装边界来看，整个手柄的转动包络半径经过反复校核，安装到磨机进给轴后，转动全程的外轮廓不会超出磨机操作侧的安全防护范围，臂身的弯折角度经过优化，操作人员站在常规操作位时，手腕自然伸展就能握住握持端，转动时手臂的施力角度符合人体工程学，不需要刻意扭转手腕，能有效降低长时间操作的疲劳感。材质选用上整体采用金属板材加工成型，臂身的截面厚度经过强度校核，在承受最大操作扭矩时不会出现弯折变形，连接端的卡槽位置做了局部加厚处理，

　　避免频繁拆装时出现卡槽开裂的问题，表面做了防锈处理，适配车间多切削液、多油污的使用环境，不会因为长期接触冷却液出现锈蚀卡滞的问题。在实际使用场景中，这款手柄除了常规的进给操作外，还能在设备断电检修、工作台对位调整时使用，手动转动手柄可以精准控制工作台的移动距离，配合磨机的刻度盘实现微米级的进给微调，满足精密零件加工时的对位需求，相比电动进给的低速爬行问题，手动操作通过这款手柄能更直观地感知切削阻力，及时调整进给量，避免扎刀、崩刀等加工问题。设计过程中也充分考虑了旧设备的配件通用性，安装端的连接尺寸完全匹配旧款布里奇波特磨机的原厂轴端尺寸，不需要对轴端进行二次加工，替换时只需要拆下原有损坏的手柄，将新手柄的卡槽对准轴端扁位，拧紧紧定螺钉即可完成安装，整个替换过程不需要专用工具，车间操作人员就能独立完成，大幅降低了旧设备的配件更换成本与停机等待时间。
