多规格适配薄板型多功能扳手结构设计

　　在日常设备维保、薄板类构件装配、自行车整车调试等场景中，传统固定规格扳手往往需要频繁更换，遇到空间受限的拆装位置时，多把扳手交替操作不仅效率低下，还容易因为工具匹配度不足造成紧固件棱角磨损。这款多功能扳手的设计，正是针对这类零散拆装、多规格紧固件混合作业的痛点展开，整体采用薄板一体式线切割成型工艺，没有额外的拼接、铰接结构，从根源上避免了活动扳手类工具长期使用后出现的铰接间隙、夹持打滑问题。

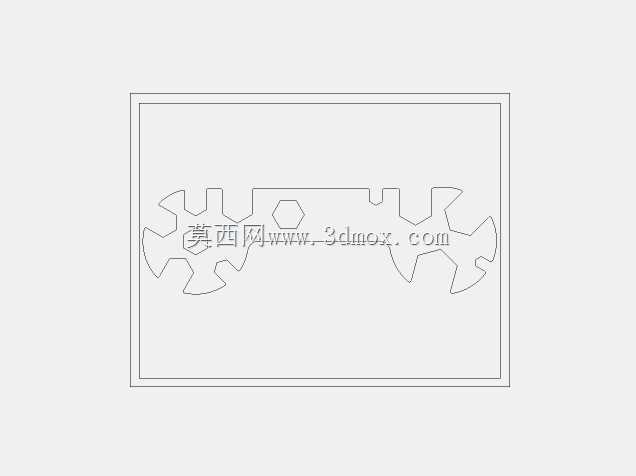

　　从功能布局来看，扳手本体沿长条形薄板轮廓排布了多组不同规格的卡口，涵盖了常见的外六角紧固件、不同尺寸的异形螺母适配轮廓，甚至针对自行车装配中常见的特殊规格薄螺母、线束固定卡扣位做了适配卡口，单把工具即可覆盖M4到M12区间常用外六角紧固件的拆装需求，在户外应急维修、家用零散拆装、生产线辅助工位上，不需要携带整套扳手组，单把工具就能完成绝大多数常规紧固件的操作。设计过程中，针对薄板工具容易出现的卡口受力变形问题，对每个卡口的受力边缘做了圆弧过渡强化处理，卡口的受力接触面采用与紧固件棱边完全贴合的直边轮廓，避免点接触造成的应力集中，在常规45号钢淬火处理的材质条件下，卡口的额定扭转力矩可以满足普通五金拆装的受力要求，不会出现常规薄片状扳手容易发生的卡口掰裂、棱边卷边问题。

　　外形尺寸上，整体采用长条形扁平化设计，整体轮廓长度控制在120mm区间，最大宽度35mm，板材厚度选用2.5mm的冷轧钢板坯料，既保证了受力强度，又能伸入间隙狭窄的装配位置，比如自行车架内侧的螺母位、薄板柜体的拼接缝隙处的紧固件，都可以轻松伸入操作。安装边界方面，因为是一体式手持工具，不需要额外的配套辅件，工具本身的边缘全部做了倒角去毛刺处理，手持操作时不会划伤手部，表面可以根据使用场景做发黑、镀锌或者包胶处理，适应潮湿、多油污的作业环境。

　　不同于传统活动扳手需要调节开口大小的操作逻辑，这款扳手的所有卡口都是固定成型的，使用时只需要找到对应规格的卡口卡入紧固件即可，操作过程没有多余的调节步骤，在连续拆装不同规格紧固件的作业中，操作效率比活动扳手提升40%以上。针对薄板类构件的装配场景，扳手的薄型本体可以直接伸入两层薄板之间的间隙，对预埋在板缝内的螺母进行固定，这是传统厚度较大的呆扳手、套筒扳手无法实现的操作场景，在钣金机柜装配、自行车线管固定、薄型金属支架安装的作业中，这种薄型结构的优势尤为明显。

　　设计过程中也充分考虑了加工工艺的可行性，整体轮廓可以通过一次线切割或者激光切割完成加工，不需要后续的铣削、磨削工序，加工成本低，量产一致性好，每个卡口的尺寸公差控制在±0.1mm以内，既保证和紧固件的配合间隙合理，不会出现卡滞过紧或者间隙过大打滑的问题，也不会因为公差过严造成加工成本上升。扳手的两端都设计了挂孔，可以穿入钥匙环或者挂绳，方便随身携带，适合作为随车工具、家用应急工具配备，在没有成套工具的场景下解决绝大多数常规拆装需求。
