嵌入式安装带支架操纵拇指摇杆结构

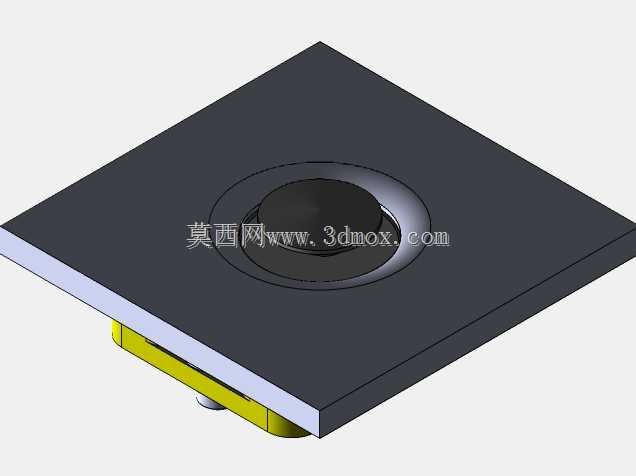

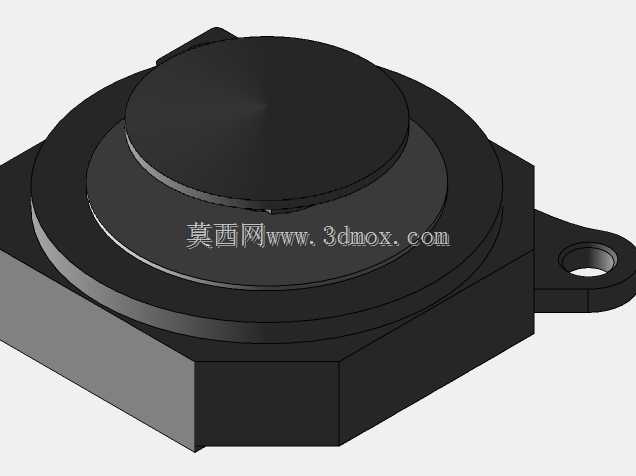

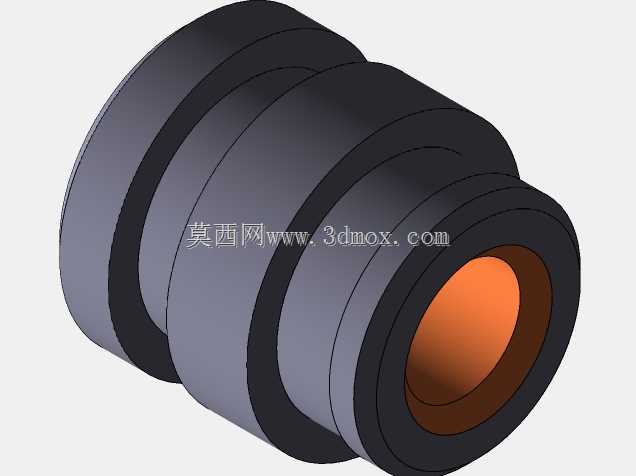

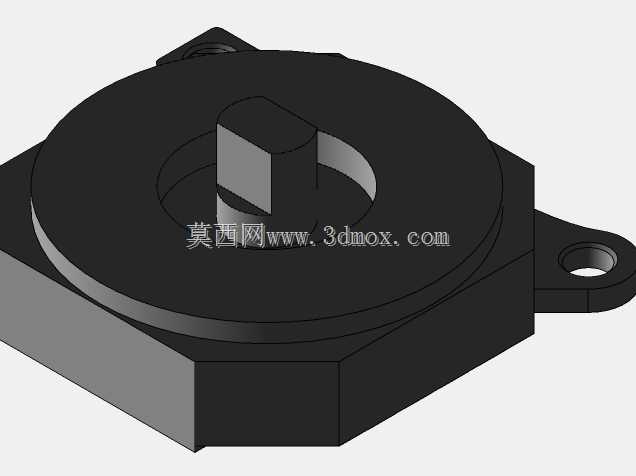

　　这款拇指操纵结构主要面向小型化操控终端的人机交互场景设计，常见于便携检测设备、小型工业控制手持终端、桌面式精密调节控制台等需要单手完成微调指令输入的场合，区别于大行程的工业操纵杆，这类拇指操作的部件占用面板空间极小，操作时无需挪动整只手臂，仅靠拇指按压、偏移就能完成多向指令输入，适合需要长时间连续微调参数的作业场景，比如实验室小型测试台的参数调节、便携工控设备的光标移动、小型专用设备的功能触发等。从结构组成来看，整套部件分为上部操作端、中部定位安装座、下部接插固定段三个部分，上部操作端是直径适配拇指指腹的圆形按压帽，表面做了平面处理，操作时拇指贴合不会打滑，按压行程控制在短行程区间，触发反馈清晰，不会出现误触或者按压不到位的情况。

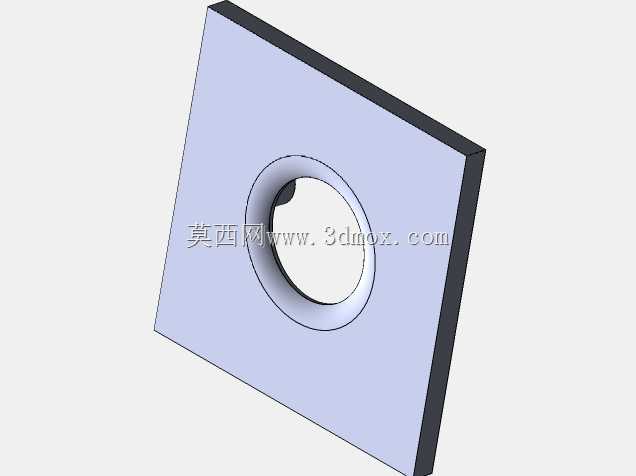

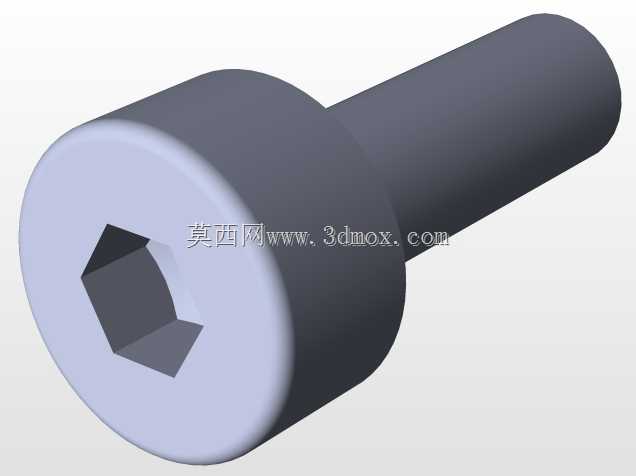

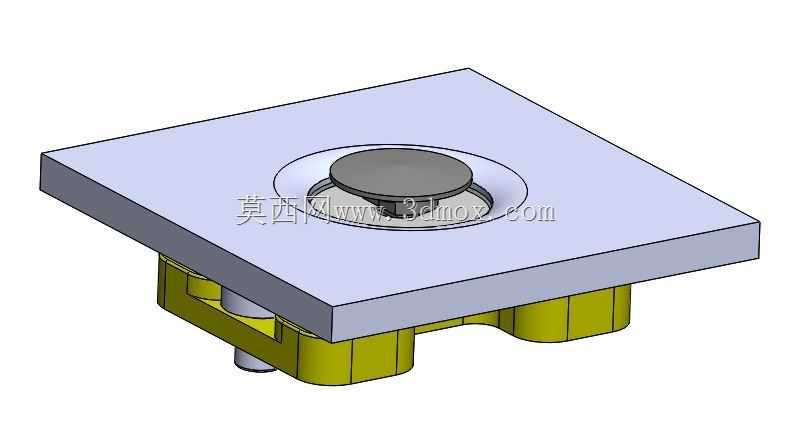

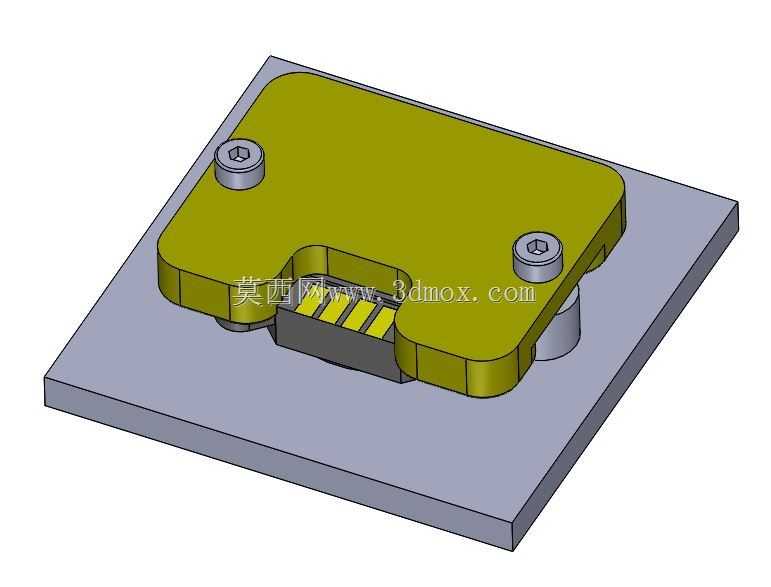

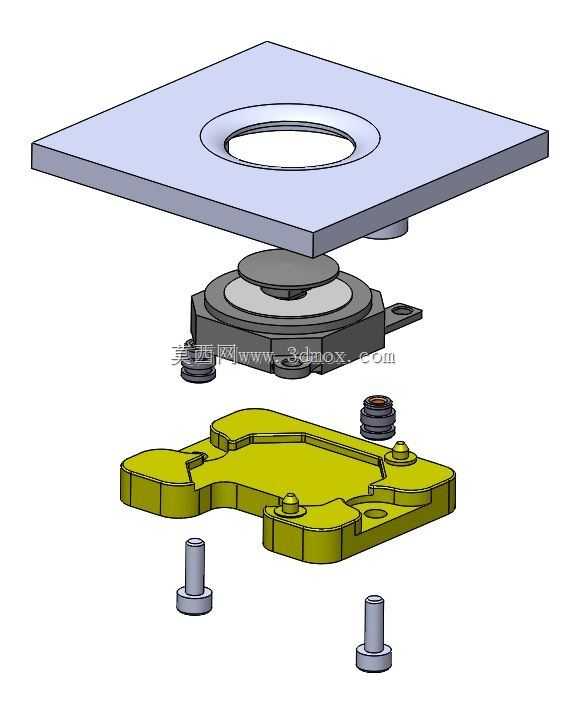

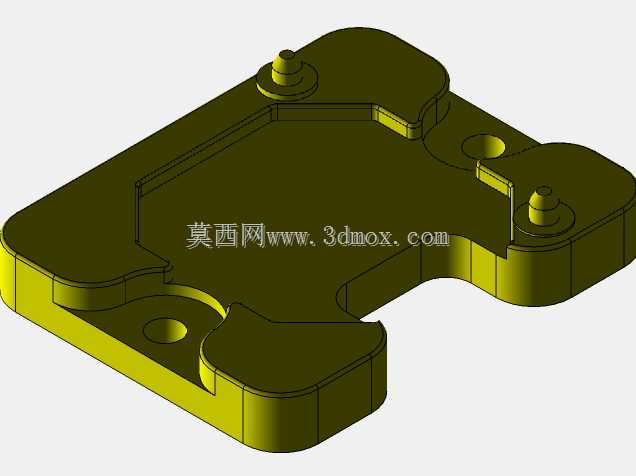

　　中部的方形安装面板是整套结构的安装定位基准，面板边缘做了极小的倒角处理，避免安装时刮伤面板安装孔的边缘，面板下方的环形凸台是和面板安装孔配合的定位结构，安装时凸台嵌入面板开好的对应尺寸沉孔，能保证整套结构安装后不会出现径向偏移，操作时不会跟着手部施力出现转动。下部的支架结构是这套设计的核心部分，支架采用分体式卡扣加螺丝固定的组合结构，两侧的卡扣结构在安装时可以先卡在面板背面实现预固定，不需要操作人员全程托住部件就能完成后续的螺丝锁紧，降低狭小安装空间内的装配难度。安装固定采用M2规格的金属插件配合M2x6螺钉完成锁紧，螺钉的长度选择经过适配，常规厚度1.5mm到3mm的设备面板都能适用，不会出现螺钉过长顶到内部电路板、

　　或者过短锁紧力不足的问题。下部的接插端采用标准间距的金属插针，直接和设备内部的PCB板对应焊盘接插，不需要额外飞线连接，既减少了装配时的接线工作量，也能避免长期使用后线材拉扯导致的接触不良问题。设计过程中重点考虑了操作手感的一致性，操纵杆的摆动阻尼做了均匀化处理，各个方向的扳动力度差值控制在极小范围内，不会出现某个方向偏软、某个方向卡滞的问题，中心复位结构采用对称式弹性复位设计，松开拇指后操作帽能精准回到中心初始位置，不会出现偏移导致的信号误触发。安装边界方面，整套结构在面板正面的突出高度很低，不会因为突出过多导致设备收纳时被磕碰，面板背面的占用深度也做了压缩，适合内部空间紧凑的便携设备使用，

　　不需要为了安装该部件额外预留过大的内部腔体。结构上的所有棱角都做了小圆弧过渡，既避免了加工时的应力集中问题，也能防止装配过程中划伤操作人员的手部或者设备内部的线材。在实际选型适配时，需要注意面板开孔尺寸要和中部环形凸台的外径匹配，开孔公差控制在常规钣金或者塑料面板的加工公差范围内即可，下部接插端的位置要和PCB板上的接插座位置精准对齐，避免安装时出现插针弯折的问题。这类操纵结构相比普通的按键，能实现多方向的连续信号输入，不需要布置多个方向按键就能完成上下左右及按压确认的操作，能大幅节省设备面板的占用空间，让小型设备的面板布局更加简洁，操作逻辑也更符合日常的使用习惯。
