Arduino配套3.5英寸TFT触摸屏带安装支架

　　这款带安装支架的3.5英寸TFT LCD触摸屏，是适配Arduino开发平台的专用扩展显示组件，在嵌入式开发、小型智能设备原型搭建、教学实验装置、桌面级小型检测设备的人机交互环节有着广泛的应用场景。在实际工程应用中，这类带安装结构的显示屏组件，常被用于小型环境监测终端的参数显示与触控操作、桌面级实验设备的运行状态可视化、开源硬件项目的人机交互界面搭建，相比无固定结构的裸屏模块，自带的支架组件能够大幅降低项目组装阶段的结构适配工作量，避免开发人员额外设计屏幕固定结构，缩短原型验证的周期。

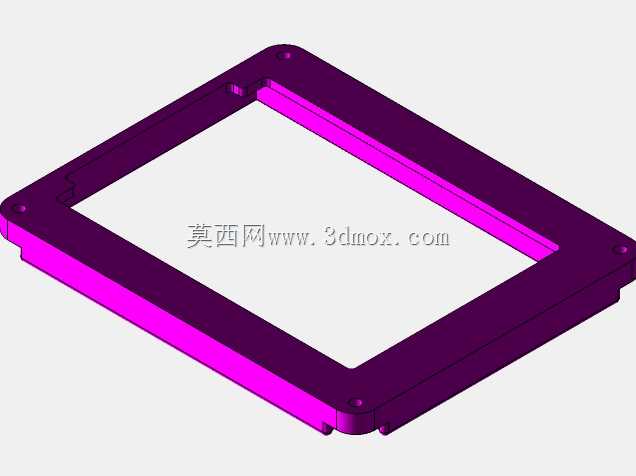

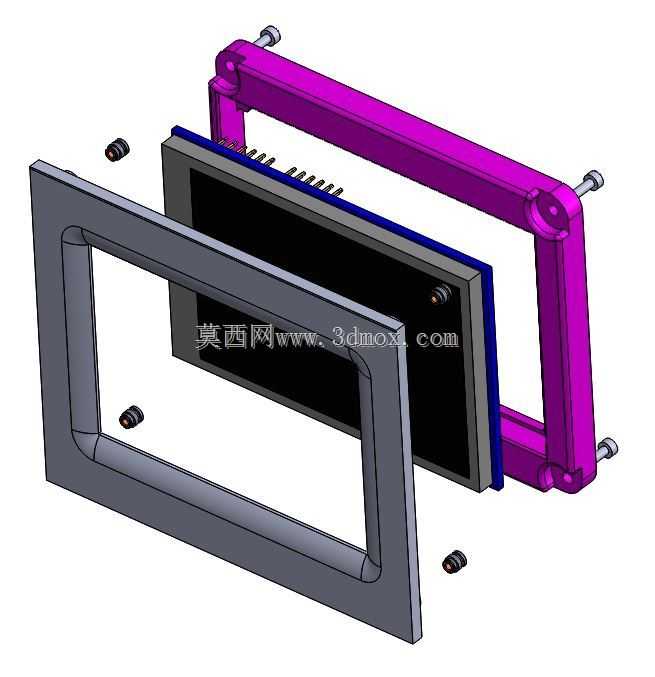

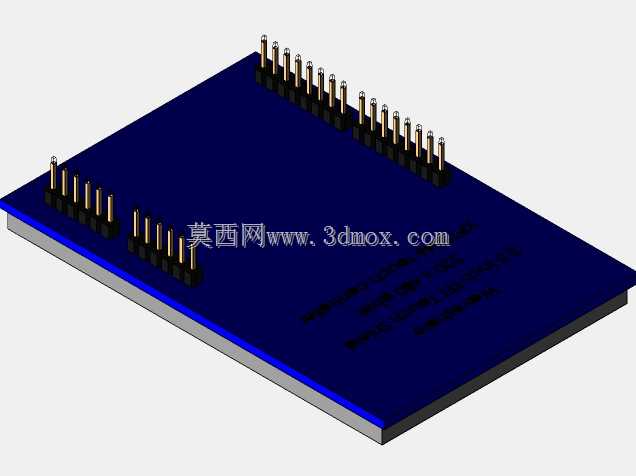

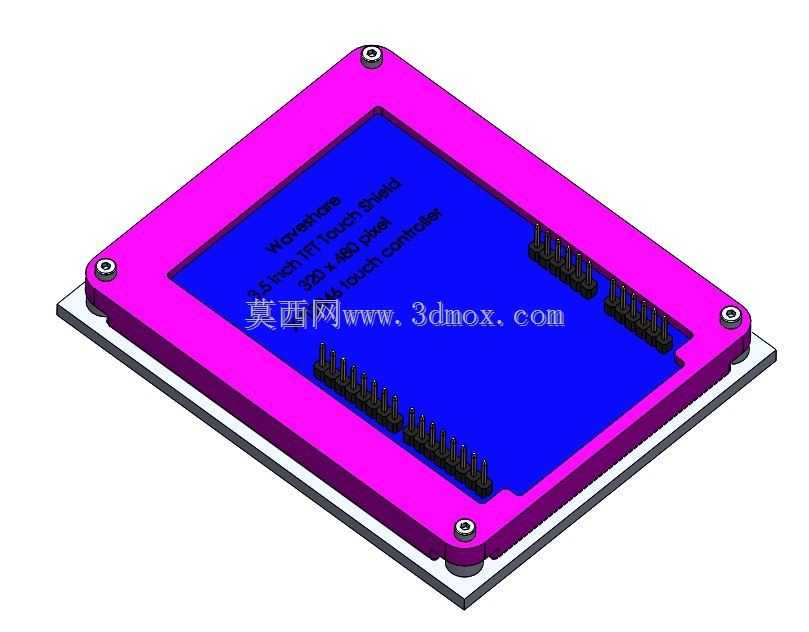

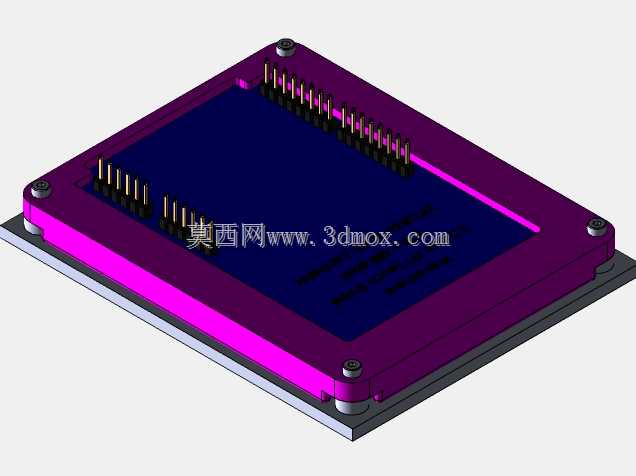

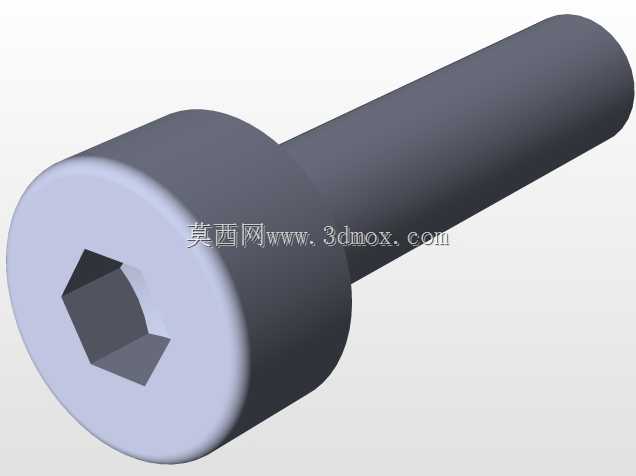

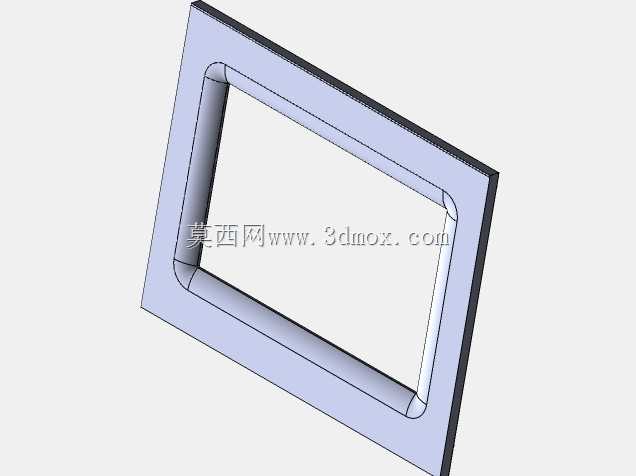

　　从功能特性来看，该屏幕模块本身集成了触控检测层与显示驱动电路，排针接口直接对应Arduino控制板的扩展引脚定义，无需额外转接电路即可实现接线导通，能够完成参数数值显示、简易交互菜单触控、运行状态波形绘制等常规人机交互功能。配套的支架采用围框式结构设计，屏幕本体嵌入支架的框型定位槽内，四个角位预留了对应的螺钉安装孔位，通过标准M2规格的螺钉即可将屏幕与支架锁紧固定，支架底部预留的插接定位结构，能够直接与Arduino控制板的板边定位结构配合，保证屏幕排针与控制板插座的对位精度，避免反复插拔过程中出现排针弯折、接触不良的问题。

　　在设计思路上，这款组件优先考虑了开源硬件项目的快速组装需求，没有采用复杂的一体化外壳结构，而是采用极简的框型支架设计，既能够为屏幕PCB提供足够的结构支撑，避免屏幕在安装、使用过程中因外力出现PCB弯折、屏幕碎裂的问题，又不会额外占用过多的安装空间，整体安装后的外轮廓边界规整，方便后续将整个控制与显示组件集成到更大的设备外壳内部。支架的安装孔位与屏幕本体的固定孔位完全同轴，公差控制在常规机械组装允许的范围内，组装时无需额外修配即可完成螺钉锁紧，不会出现孔位错位无法安装的问题。

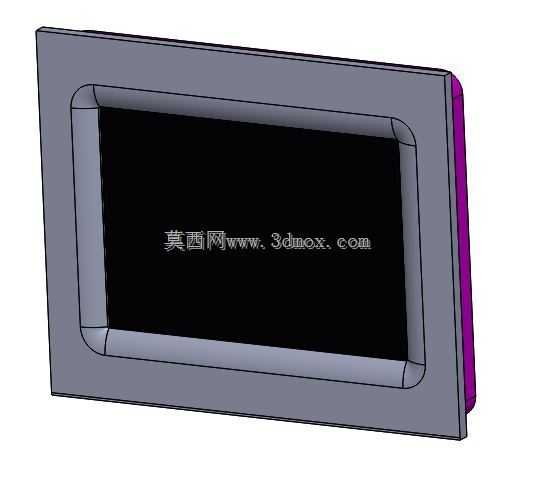

　　从安装边界尺寸来看，支架的外轮廓尺寸略大于屏幕PCB的本体尺寸，四周留出的均匀边距既能够遮挡屏幕PCB的边缘走线，提升组装后的外观整洁度，又能够为屏幕排线、排针的焊接位置留出足够的安全间隙，避免支架与电子元器件出现干涉。支架底部的支撑柱高度经过匹配设计，当屏幕通过排针插接在Arduino控制板上时，支撑柱底面刚好与控制板表面接触，能够承担屏幕的大部分重量，避免长期使用后排针因长期受力出现虚焊、变形的问题。在实际选型使用时，需要注意预留的安装深度要匹配支架加屏幕的总厚度，保证屏幕正面与设备外壳的面板开口齐平，触控操作时不会出现边缘卡滞的问题；面板开口尺寸要略小于支架的外轮廓尺寸，大于屏幕的显示区域尺寸，保证支架能够被面板压紧固定，同时不会遮挡屏幕的有效显示范围。

　　对于结构设计人员来说，这类集成了安装支架的现成显示组件，能够省去屏幕固定结构的设计、打样、验证流程，在做小型智能设备、开源硬件项目的结构设计时，只需要按照该组件的实际外轮廓尺寸预留安装位，设计对应的面板开口即可，不需要单独考虑屏幕的固定、防震、对位等细节问题，能够有效提升项目的开发效率。在三维建模过程中，该模型完整还原了支架的框型结构、安装孔位、屏幕排针的位置与尺寸、支撑柱的高度与定位结构，能够直接导入到整体设备的装配模型中做干涉检查，验证安装空间是否充足，排针与周边元器件是否存在位置冲突，提前发现结构设计中的适配问题，避免实际组装时出现配件无法安装的情况。
