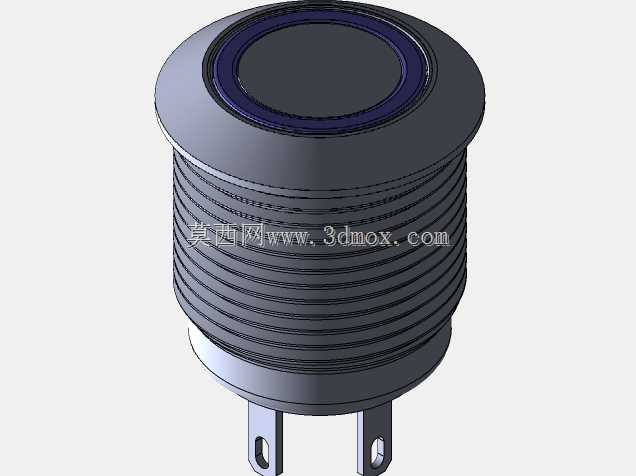

带蓝色环形灯带的金属防水按钮结构

　　这款带蓝色环形灯带的金属按钮，是工业控制场景里十分常见的操作执行元件，日常在数控设备操作面板、自动化产线工位控制盒、户外电气柜、特种车辆操控台等场景都能见到它的身影，核心作用是完成设备启停、模式切换、功能触发这类指令输入，相比普通塑料按钮，金属外壳的结构能承受更频繁的按压操作，也能抵御车间内的切削液飞溅、粉尘附着，甚至是轻度的外力磕碰，适配更复杂的工业使用环境。

　　从结构设计来看，这款按钮采用了标准的螺纹安装结构，主体外壳为金属车削加工而成，外壁带有连续的外螺纹，配套锁紧螺母就能完成面板固定，安装时只需要在面板上开出对应直径的安装孔，将按钮从面板正面穿入，背面拧上锁紧螺母即可完成固定，不需要额外的固定支架，安装效率很高，这种螺纹安装结构也能保证按钮和面板之间的连接强度，即使操作人员戴着手套大力按压，也不会出现按钮松动脱落的问题。按钮顶部的操作面做了平整的圆形设计，按压行程适中，按压力度控制在适合工业操作的区间，不会因为力度太轻出现误触发，也不会因为按压力度过大增加操作人员的疲劳感，顶部环绕的蓝色灯带是状态指示结构，当按钮接通对应的控制回路时，环形灯带会点亮，在光线复杂的车间环境里，操作人员能快速识别当前按钮对应的功能是否处于激活状态，避免误操作，蓝色的光源也不会像红色光源那样带来强烈的警示压迫感，适合常规功能触发类的按钮使用，不会和急停、故障报警类的红色指示灯产生视觉混淆。

　　按钮尾部采用插片式接线端子，属于工业电气元件里通用的接线结构，不需要焊接，直接将对应线径的冷压端子插接到引脚上就能完成接线，后期维护更换的时候也能快速拆线，不需要重新处理线缆端头，能减少设备维护的停机时间。整个按钮的密封结构做了针对性设计，按钮操作面和外壳之间、外壳和安装面板之间都带有密封胶圈，能达到工业场景常用的防水防尘等级，即使在有少量液体飞溅、多粉尘的加工车间里使用，也不会有粉尘、液体进入按钮内部造成触点接触不良或者短路问题，延长元件的使用寿命。

　　在建模过程中，需要重点还原几个关键的结构尺寸：首先是安装螺纹的公称直径和螺距，这直接决定了按钮能不能适配标准的面板安装孔，建模时螺纹的牙型、螺距要符合标准紧固件的参数，不能出现螺纹和锁紧螺母无法配合的问题；其次是按钮的总长度，也就是从操作面顶部到接线引脚尾部的尺寸，这个尺寸关系到安装面板背后需要预留的空间深度，如果建模时尺寸偏差过大，实际装配时就会出现按钮尾部和柜内其他元件干涉，无法正常安装的问题；还有顶部环形灯带的宽度和位置，要保证灯带的环形结构和按钮外圆同轴，点亮后的视觉效果均匀，不会出现偏位的问题；另外外壁的防滑滚纹（也就是模型上的环形凹槽结构）也要还原准确，这个结构一方面是在拧紧锁紧螺母时增加摩擦力，方便安装时徒手调整按钮的角度，另一方面也能提升按钮整体的金属质感，和光滑的操作面形成视觉区分。

　　从选型适配的角度来说，这类金属按钮的触点容量通常能满足常规工业控制回路的电压电流要求，既可以直接控制小功率的负载，也可以通过中间继电器转接控制更大功率的设备，蓝色灯带的供电电压也和常见的工业控制电压匹配，不需要额外增加供电转换模块，直接接入控制回路就能正常点亮。在三维装配设计时，这类按钮属于标准的外购电气元件，建模时不需要拆解内部的触点弹簧结构，只需要准确还原外部的安装尺寸、接线引脚位置、操作面外形即可，保证在整体设备装配时能完成干涉检查，预留出足够的安装空间和接线操作空间，避免后期生产装配时出现元件无法安装的问题。很多新手设计师在做面板类结构设计时，容易忽略按钮背后的接线空间，只考虑面板正面的布局，结果实际装配时发现按钮尾部和柜内的线槽、其他元件撞在一起，不得不重新修改面板开孔位置，所以在建模时准确还原按钮的整体外形尺寸，尤其是尾部的突出长度和引脚位置，对整个设备的布局设计十分重要。

　　另外这款按钮的金属外壳通常采用铝合金或者不锈钢材质，表面做阳极氧化或者喷砂处理，既有金属的质感，也不容易生锈腐蚀，即使在有一定腐蚀性气体的车间环境里，也能长期保持外观完好，不会像塑料按钮那样出现老化脆裂的问题。顶部的操作面采用耐磨的工程材质，长期频繁按压也不会出现明显的磨损痕迹，标识区域可以根据使用需求丝印对应的功能符号，环形灯带的光线会从操作面边缘均匀透出，即使在强光环境下也能清晰识别状态，暗光环境下也不会因为亮度过高造成视觉疲劳。
