DC5.5x2.1规格面板安装直流电源母座

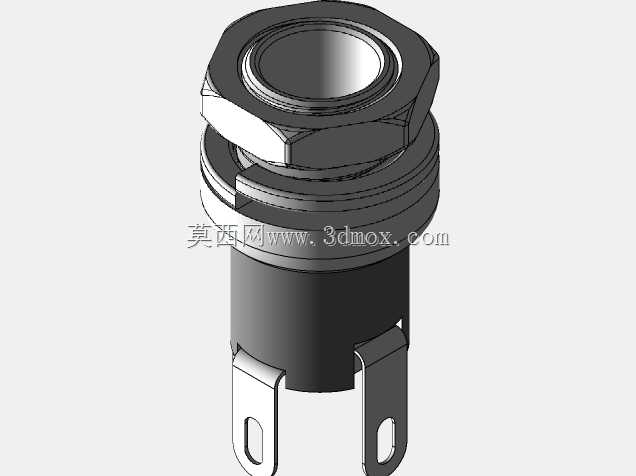

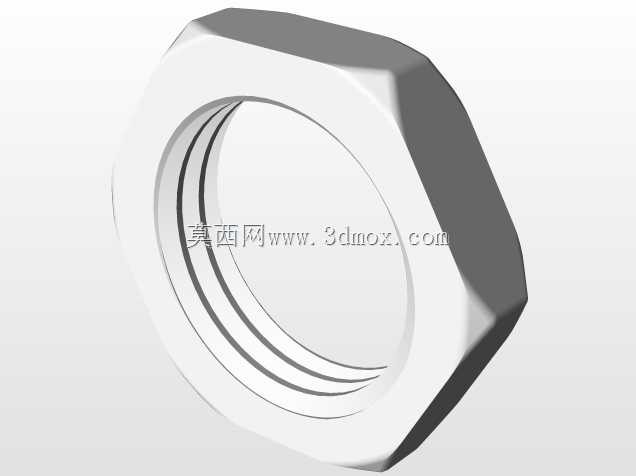

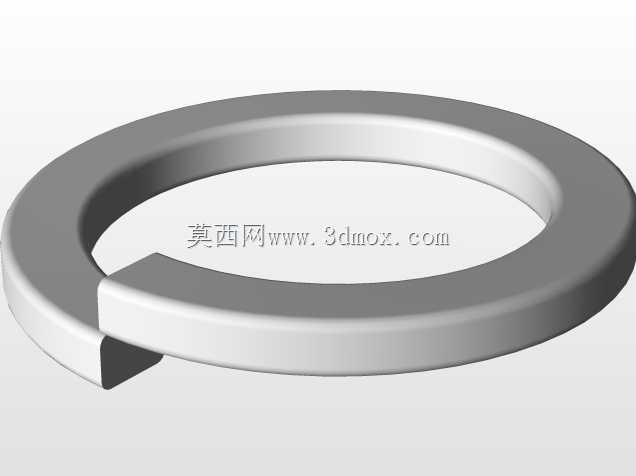

　　在各类低压直流供电的电子设备、小型工控终端、桌面测试仪器、外置电源适配器接入场景中，面板式直流电源母座是极为常见的接插部件，本次建模的这款5.5x2.1规格母座，是行业内应用覆盖面极广的通用型号，适配绝大多数常规输出规格的DC电源插头，可满足12V、24V等常见低压直流回路的载流接驳需求。从实际安装场景来看，这类母座多用于设备壳体的面板开孔固定，前端带外螺纹与锁紧六角螺母，可适配不同厚度的设备面板，安装时仅需在面板上开出对应直径的圆孔，将母座主体从面板后侧穿入，再从面板前侧旋紧六角螺母即可完成固定，无需额外的卡扣结构或者螺丝固定位，安装工序简单，固定可靠性强，能承受日常使用中反复插拔带来的轴向力与径向晃动，不会出现松脱移位的问题。

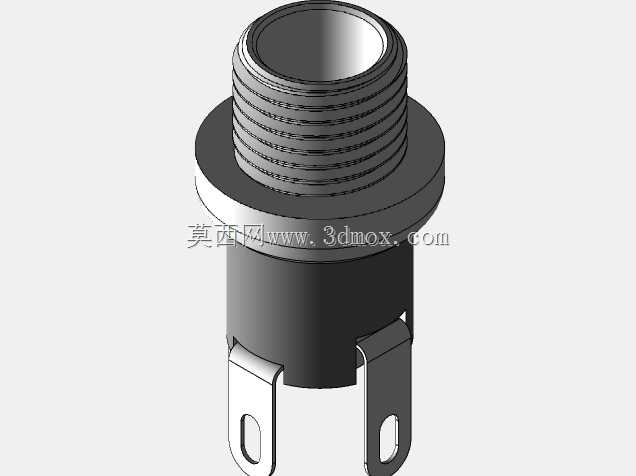

　　从结构设计来看，这款母座采用同轴嵌套的接触结构，外层接触件为5.5mm内径的圆筒形负极接触端，内层为2.1mm直径的正极插针接触腔，插合时插头的外层金属筒与母座外层接触件贴合导通，插头内孔与母座中心的正极接触端贴合，形成完整的直流供电回路；母座尾部采用两个折弯式焊片端子，分别对应正负极回路，端子上预留有焊线缺口，既可以直接焊接导线实现硬线连接，也可以配合接插件端子实现快速插拔接线，适配不同生产场景的装配工艺需求。接触件部分采用弹性铜材作为基底，表面做镀镍处理，既保证接触时的弹性贴合力，降低接触电阻避免接插部位发热，也能提升抗氧化能力，延长长期使用的寿命，避免长期暴露在空气中出现氧化锈蚀导致接触不良的问题；

　　母座的主体绝缘部分采用耐高温的工程塑料注塑成型，可承受焊接时的高温传导，不会出现焊线时壳体融化变形的问题，同时绝缘性能满足低压电器的安全要求，避免正负极之间出现爬电击穿的风险。从尺寸边界来看，这款母座的前端法兰直径略大于安装孔直径，安装后可完全覆盖安装孔的边缘，避免面板开孔的毛刺外露，同时起到轴向定位的作用；六角螺母的对边尺寸符合常规手动扳手、套筒的适配规格，装配时无需特殊工具即可完成锁紧；尾部端子的伸出长度与折弯角度经过优化，不会占用过多壳体内部的空间，适配内部空间紧凑的小型设备布局需求，焊片的位置间距满足安规要求的爬电距离，即使在潮湿、多尘的使用环境下，也能避免正负极之间出现短路风险。在实际选型应用中，

　　这类母座的载流能力可满足常规3A以内的直流供电需求，覆盖路由器、小型交换机、桌面检测仪器、工控信号转换模块、LED驱动设备、小型电动工具充电座等绝大多数低压直流设备的供电接入需求，同轴结构的插合方式具备防反插的特性，只有插头极性与母座匹配时才能完全插合，避免反接烧坏设备内部电路。建模过程中严格还原了实物的装配间隙与公差配合，螺纹部分的牙距、六角螺母的对边尺寸、接触件的弹性开槽位置、尾部焊片的折弯角度都与实物保持一致，可直接用于设备面板的开孔设计参考、装配干涉检查，也可用于产品宣传的结构展示、装配工艺的模拟验证，避免设计阶段出现开孔尺寸不匹配、安装后与内部元器件干涉、焊线空间不足等常见问题。不同于板载式的DC母座，这款面板安装式的结构不需要焊接在PCB板上，接线方式更灵活，既可以用于金属壳体的设备，也可以用于塑料壳体的设备，对壳体材质没有特殊要求，仅需保证面板开孔的尺寸公差在合理范围内即可实现稳固安装；前端的金属法兰部分还可以额外做接地处理，提升设备的电磁屏蔽性能，降低外界电磁干扰对设备内部电路的影响，这一特性在带有高精度信号采集功能的仪器类设备中尤为实用，可通过母座的金属外壳实现面板处的电磁连续屏蔽，减少干扰信号从接口位置进入设备内部。
