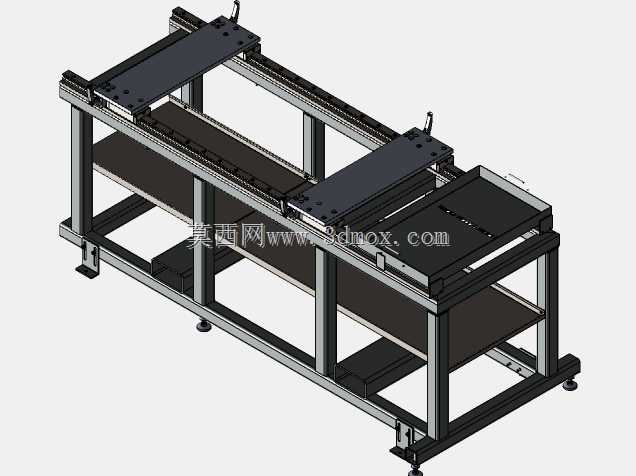

铝钢结构双层导轨输送台扩展组件

　　这套导轨台扩展结构主要面向自动化产线的工位衔接、物料中转场景设计，常见于3C电子组装、小型零部件检测、轻工产品包装这类需要多工位并行流转的产线环节，用来替代传统单轨输送线无法实现的多载具并行停靠、工位扩展需求。从结构组成来看，主体框架采用标准工业铝型材搭配钢制连接角件搭建，底部配置可调脚杯，可适配车间地面存在的3-15mm高度差，安装时无需额外预埋地脚，直接放置在硬化地面上调整水平即可投入使用，框架整体的静态承重可达到单工位80kg，满足小型工装托盘、带工件载具的放置需求。

　　上层设置双列平行直线导轨，导轨采用淬硬钢制滚道搭配铝制安装基座，既保证了导轨运行的直线度与耐磨性能，又通过铝基座降低了整体装配重量，导轨滑块上预留了标准化的载具安装孔位，可直接对接常用规格的工装托盘，不需要额外加工转接板。导轨的有效行程覆盖整个台架长度，可实现载具从台架一端到另一端的平稳输送，同时导轨侧方预留了传感器安装槽，可根据实际工位需求加装位置检测、到位确认的传感元件，不需要在型材上二次打孔攻丝，大幅缩短现场改造的周期。

　　台架中部设置了一层钢制置物层板，可用来放置产线配套的电磁阀组、接线端子排、小型控制模块，也可临时存放待装配的零部件、作业工具，充分利用台架的垂直空间，避免地面走线、堆物带来的安全隐患。台架两端预留了扩展连接接口，可与同规格的导轨台进行拼接，延长输送线整体长度，也可对接顶升移栽机、旋转台等其他输送单元，实现产线的柔性化布局，不需要重新设计整体框架，仅通过标准连接块即可完成多段台架的拼接固定，拼接后的导轨直线度可控制在0.2mm/m以内，不会出现载具运行卡顿的问题。

　　在安装边界上，台架整体宽度控制在800mm以内，适配车间常用的1m宽人行通道旁的安装空间，高度可根据对接的产线高度选择750mm、850mm两种常用规格，也可通过更换不同长度的支撑型材调整整体高度，适配不同作业场景的人机工程需求。载具停靠位置设置了弹性定位销，当载具运行到指定工位时，定位销可自动弹出卡入载具底部的定位孔，重复定位精度可达到±0.1mm，满足组装、检测工位对载具位置精度的要求，不需要额外加装复杂的锁紧机构，结构简单可靠，后期维护仅需定期清理导轨表面的杂物、涂抹润滑脂即可，日常维护成本极低。

　　设计过程中充分考虑了不同行业的适配性，导轨的轨距可通过调整铝型材上的安装位置进行微调，适配宽度从200mm到600mm之间的不同规格载具，不需要更换导轨主体，仅调整安装位置即可完成适配。框架的铝型材表面采用阳极氧化处理，钢制零部件均做了发黑防锈处理，可适配一般车间的生产环境，在有轻微油污、粉尘的场景下也能长期稳定运行，不会出现表面锈蚀、型材表层脱落的问题。台架底部的脚杯采用橡胶防滑底座，与地面接触时不会划伤车间环氧地坪，同时具备一定的减震效果，可降低载具运行时产生的振动传递到地面，避免对周边高精度检测设备造成干扰。

　　从实际使用的角度来看，这种扩展式导轨台相比定制化的固定输送线，具备更强的柔性调整能力，当产线工艺调整、工位变更时，可快速拆解重组，不需要整体报废更换，大幅降低产线迭代的成本。结构上没有采用复杂的一体化焊接结构，所有零部件均采用螺栓连接，拆解后可平板包装运输，到现场后仅需内六角扳手即可完成整体组装，单台台架的组装时间不超过2小时，不需要专业的安装团队，普通设备维护人员即可完成装配调试工作。导轨的运行阻力控制在5N以内，手动推动载具即可实现工位间的流转，也可根据需求加装同步带、气缸推动机构，实现载具的自动输送，框架上预留的驱动组件安装位可直接适配常用的滑台驱动模组，不需要额外焊接安装支架。
