DIN导轨黄绿双色接地接线端子组件

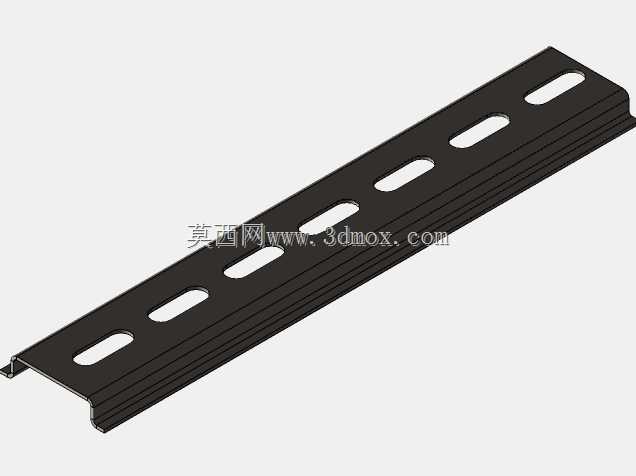

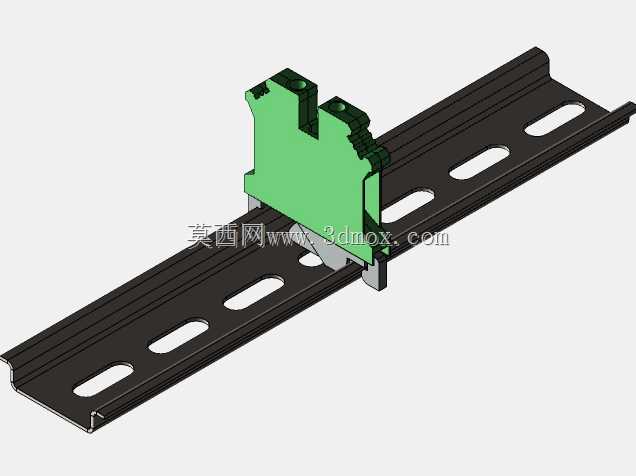

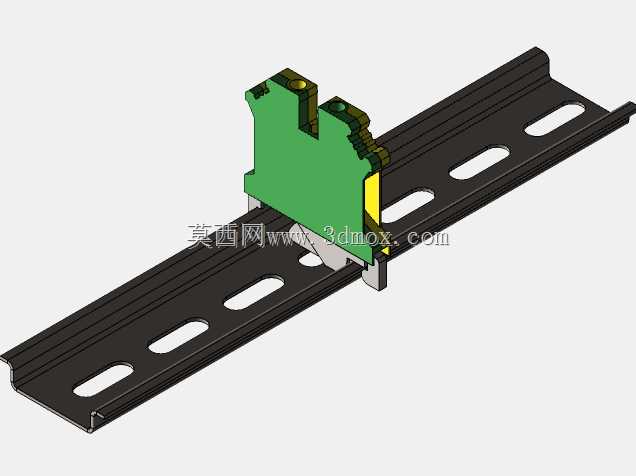

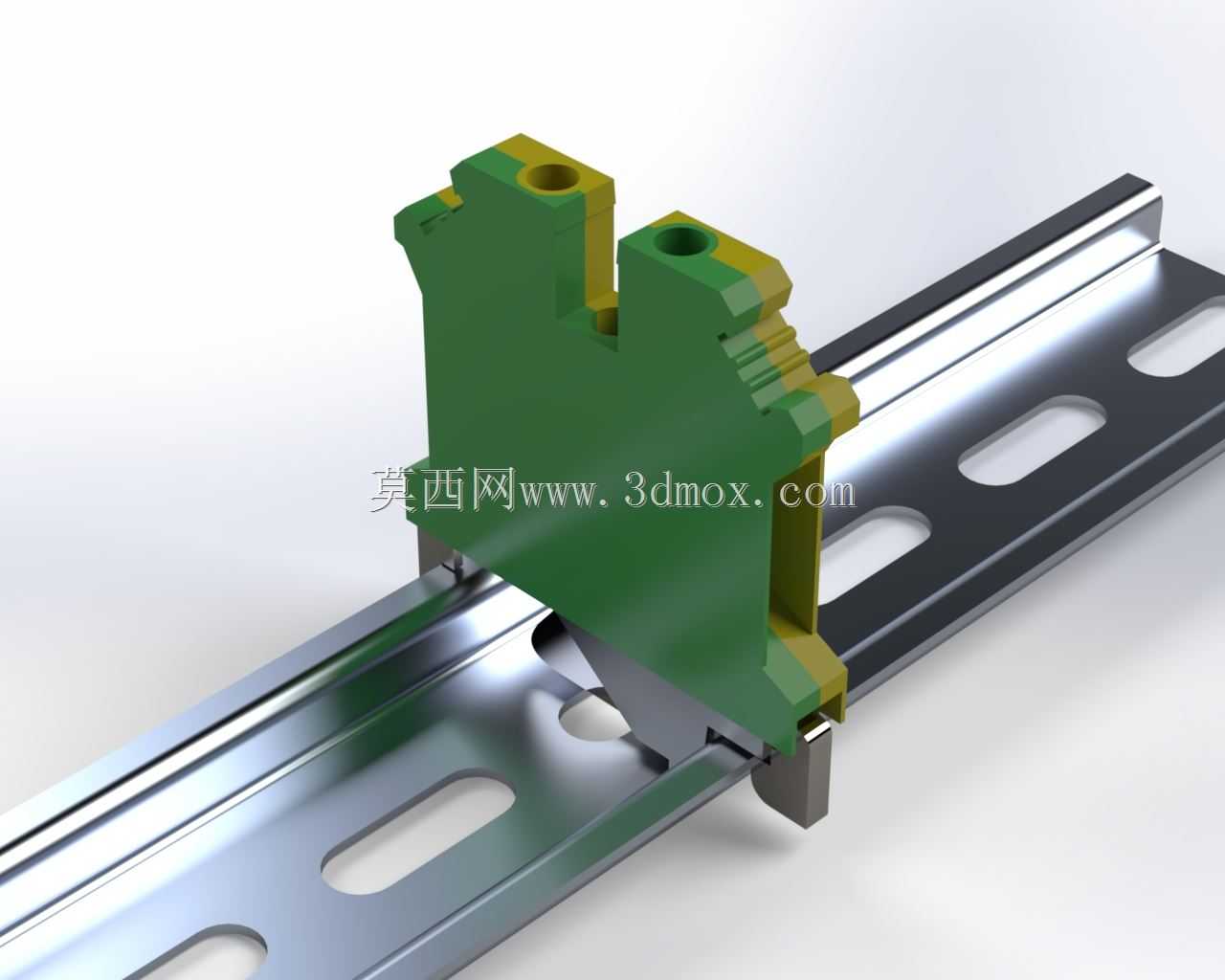

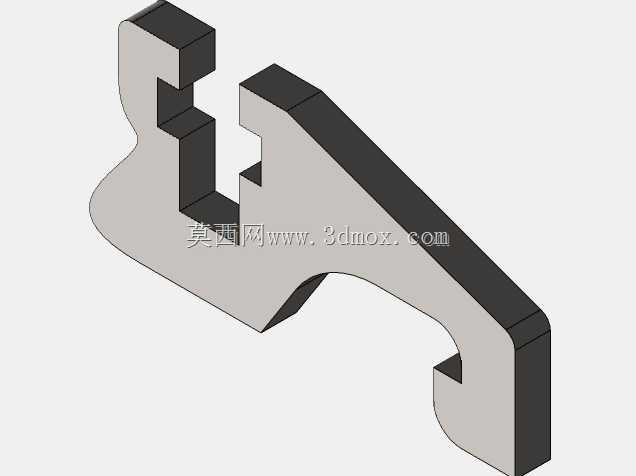

　　在工业电气柜、自动化控制盘、楼宇配电回路的布线作业中，这类适配标准DIN导轨的接地接线块是保障回路接地可靠性的核心基础元件，日常选型时经常会遇到端子与导轨配合间隙过大、接地接触电阻超标、接线压接后易松脱的问题，这款接地组件的结构设计刚好针对性解决了这类现场痛点。从实际安装场景来看，该组件完全适配行业通用的TS35标准钢制导轨，也就是日常电控安装里最常用的35mm宽度DIN安装导轨，安装时不需要额外的固定螺丝，依靠端子底座自带的弹性卡扣结构，对准导轨上沿推入后卡扣自动卡入导轨下沿的安装边，徒手就能完成快速固定，拆卸时用一字螺丝刀撬动底座的解锁卡扣即可顺利取下，单人作业时不需要额外扶持，能大幅提升柜内布线的装配效率。

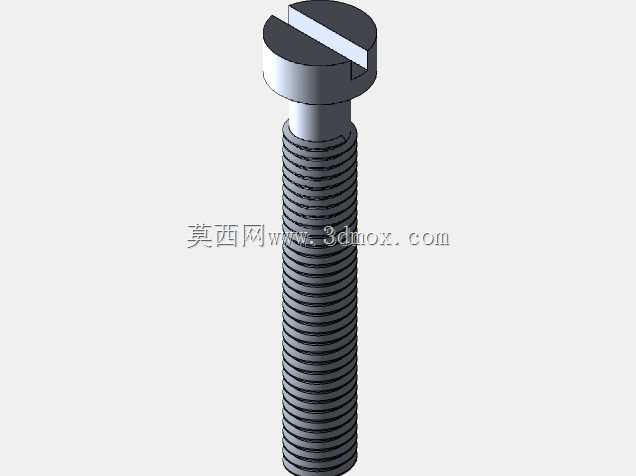

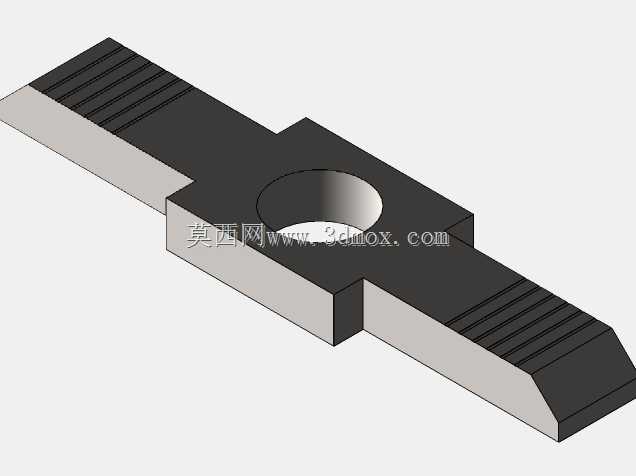

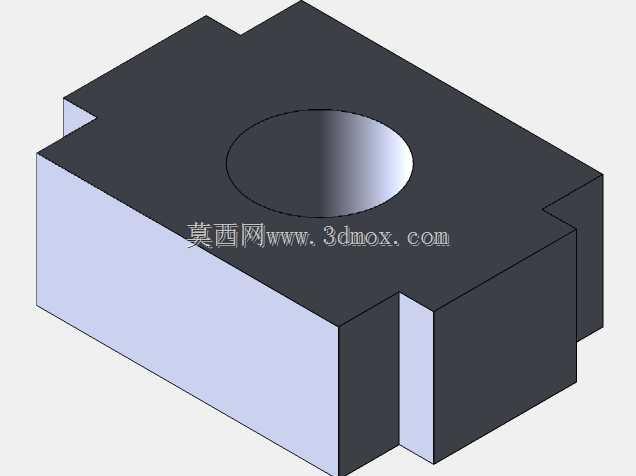

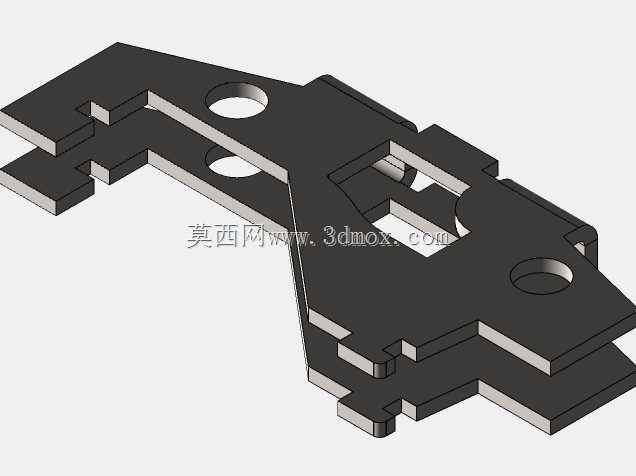

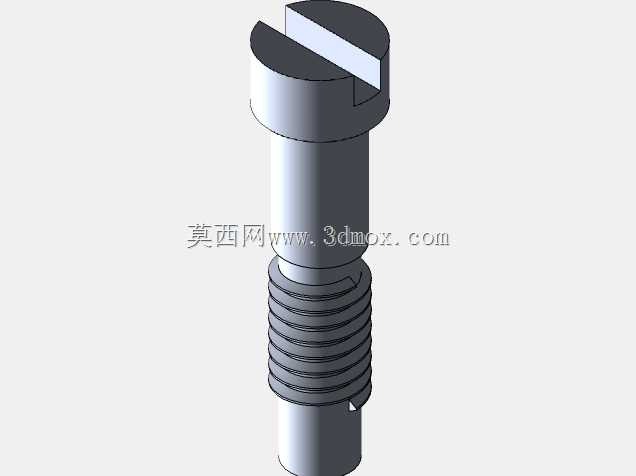

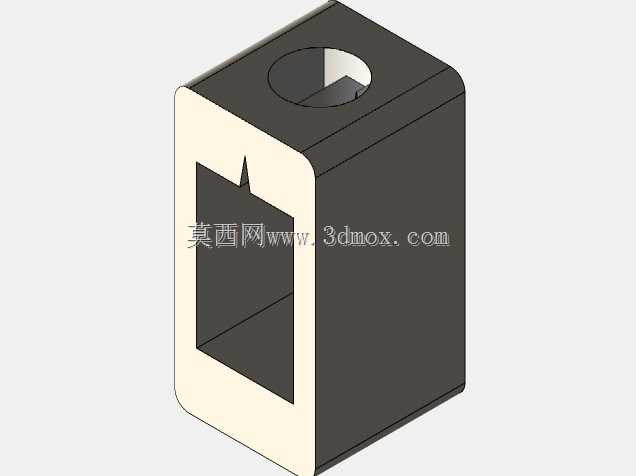

　　组件的功能设计完全围绕接地回路的可靠性展开，黄绿双色的绝缘外壳采用耐老化的工程塑料材质，符合电气安全规范里接地元件的标识要求，运维人员巡检时能快速识别接地回路元件，避免误操作。内部的金属导电件采用高导通性的铜合金材质，表面做了镀锡防氧化处理，和导轨接触的位置设计了弹性抵接结构，安装到位后金属件会紧密压合在钢制导轨的表面，保证接地回路的接触电阻稳定在规范要求的范围内，不会因为柜内长期振动、温度循环变化出现接触松动的问题。接线位置采用螺钉压接结构，适配常规的多股铜芯接地导线，压接位置设计了防滑齿纹，导线插入拧紧螺钉后，齿纹会咬入导线线芯，避免长期使用后导线被拉扯脱出，同时压接区域的空间足够容纳线鼻子压接后的端头，

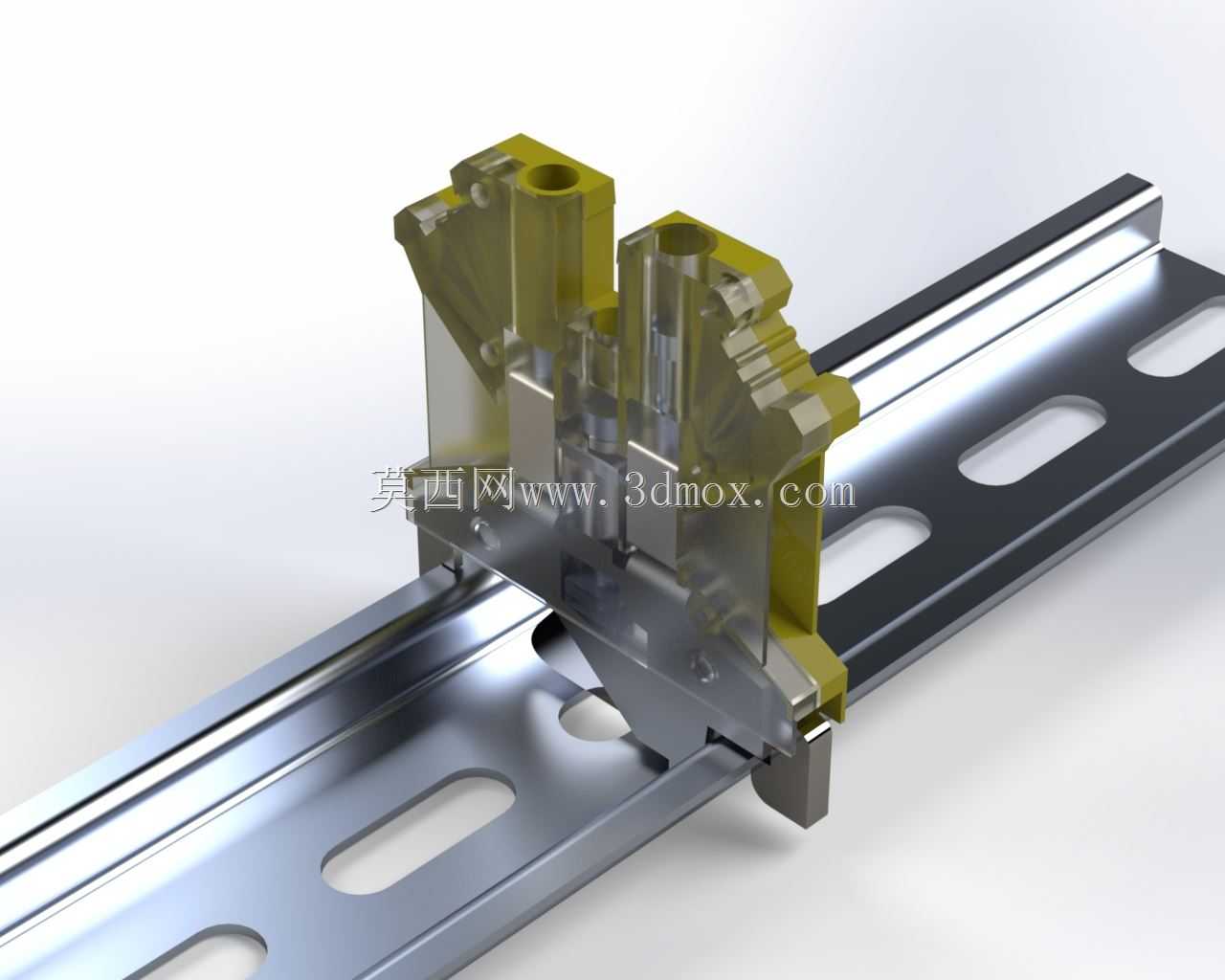

　　不管是直接压接裸导线还是配合冷压端子使用都能适配。从设计思路上看，这款组件把所有需要装配的金属零件、锁紧螺钉、活动卡扣都整合为一个整体单元，不需要现场组装零散零件，避免了安装过程中小零件掉落柜内的隐患，透明的上盖部分可以直观观察内部导线的压接状态，运维时不需要拆开端子就能确认导线是否压接到位。安装边界方面，组件在导轨上安装完成后，横向占用的导轨宽度为标准端子位尺寸，相邻安装其他同规格端子时不会出现干涉，垂直于导轨方向的突出高度控制在常规柜内布线的安全距离内，和柜内的线槽、走线架、其他电气元件之间能保留足够的电气间隙，满足低压配电设备的安全间距要求。活动副的结构设计做了耐磨处理，卡扣的反复拆装次数能满足现场多次改线、维护的需求，

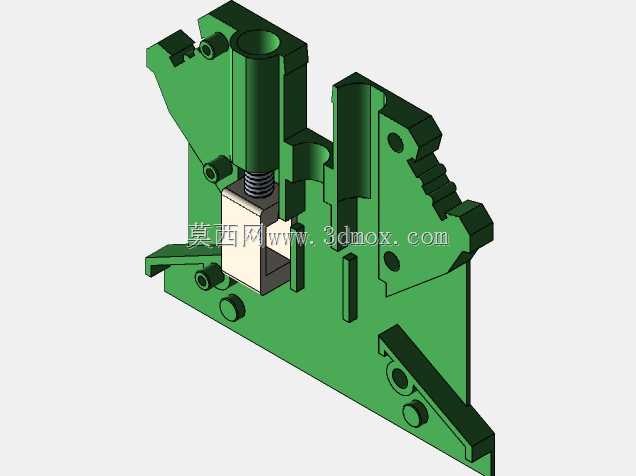

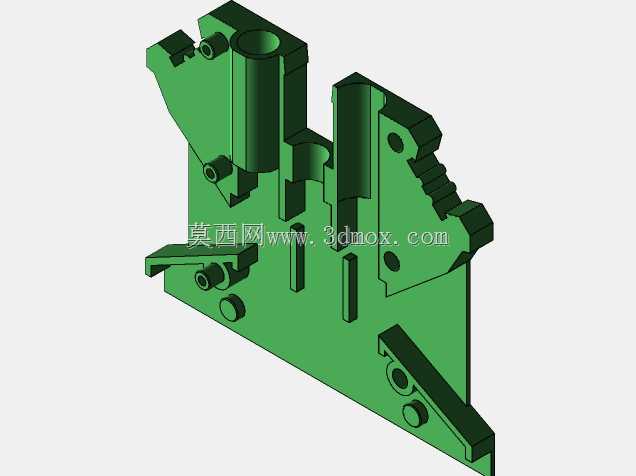

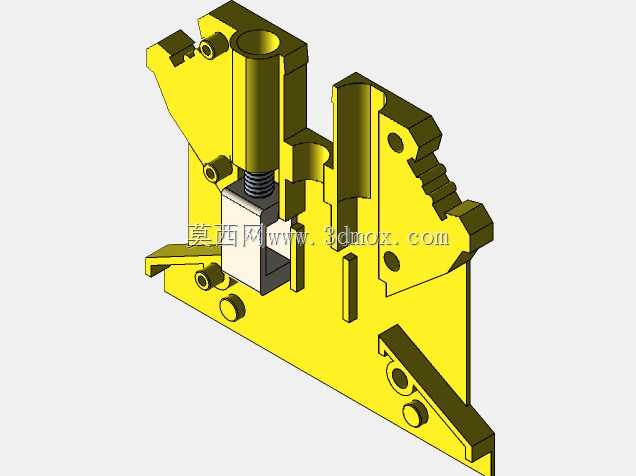

　　不会因为几次拆卸就出现卡扣断裂、卡接松动的问题。在实际的设备布线应用里，这类接地端子主要用于控制柜内的保护接地回路，将设备外壳、屏蔽线缆屏蔽层、金属安装支架的接地导线统一汇集到接地排侧的导轨上，形成连续可靠的接地通路，相比螺丝直接固定的接地柱，导轨安装的端子可以根据实际接线数量灵活调整安装位置，后期扩容时只需要在导轨空余位置加装同规格端子即可，不需要重新在安装板上打孔攻丝，适配性更强。结构建模时完整还原了内部金属嵌件、卡扣弹性结构、螺钉安装位、导线接入腔的所有细节，导入三维装配环境后可以直接用于电控柜的布线仿真，模拟实际接线时的导线弯曲半径、端子之间的间距、和周边元件的干涉情况，提前排查布线时可能出现的安装冲突问题，减少现场安装时的改造成本。
