带外螺纹连接空气喷嘴的集成式球阀结构

　　在气动控制系统、小型流体管路布设场景里，这类集成空气喷嘴的球阀往往承担着气路通断控制+终端喷气作业的双重功能，不需要额外在阀后加装转接接头与喷嘴组件，能大幅压缩管路安装的空间占用，减少接头数量带来的泄漏点。从实际应用场景看，这类阀件常见于小型气动吹扫工位、实验室气路终端、小型自动化设备的定点吹气单元，比如零件加工后的切屑吹扫工位、包装线的浮尘吹除点位，都能看到这类集成阀件的身影，相比分开采购球阀、转接头、喷嘴再组装的方案，集成式结构的装配效率更高，后期维护更换的备件数量也更少。

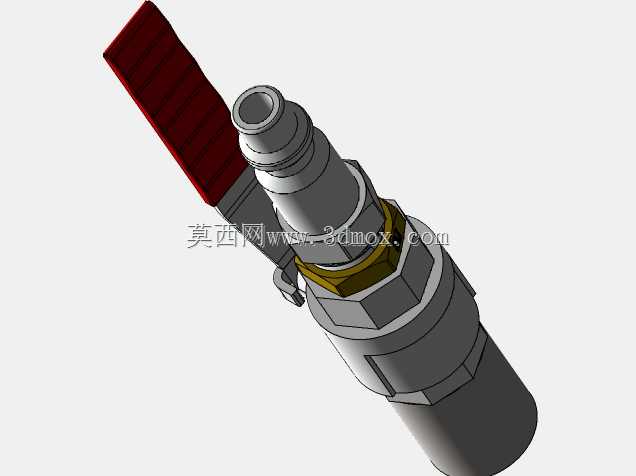

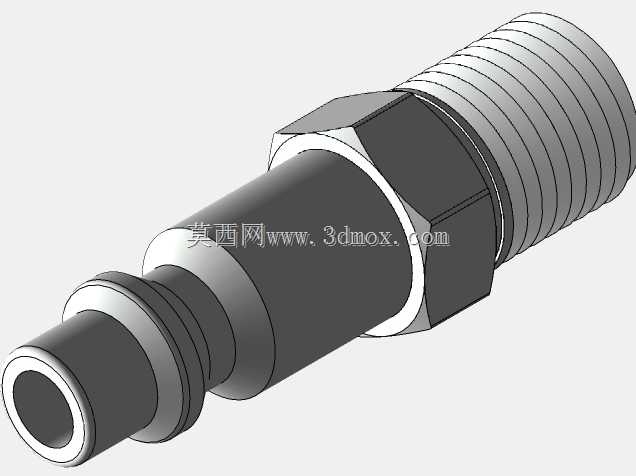

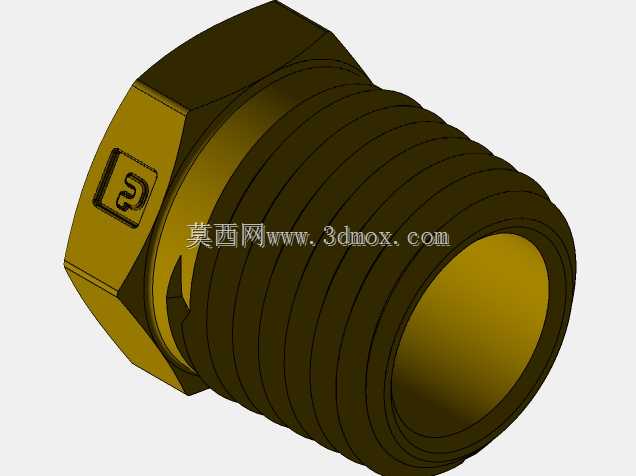

　　从结构设计逻辑来看，这款阀件把球阀的通断控制结构和空气喷嘴做了一体化整合，阀体一端采用外螺纹连接结构，适配0.5英寸规格的标准内螺纹管路接口，安装时不需要额外配置内丝转接头，直接拧入对应规格的管路端即可完成固定，密封依靠螺纹配合处的生料带或者密封胶实现，能满足常规低压气路的密封要求。阀体中部的六角结构是专门预留的扳手夹持位，安装时可以用普通活动扳手或者开口扳手卡住该位置施加扭矩，避免拧装过程中阀体其他结构受力变形，也能保证螺纹连接的拧紧力矩符合低压管路的安装要求，不会出现拧接过紧导致螺纹滑牙、或者拧接过松导致密封失效的问题。

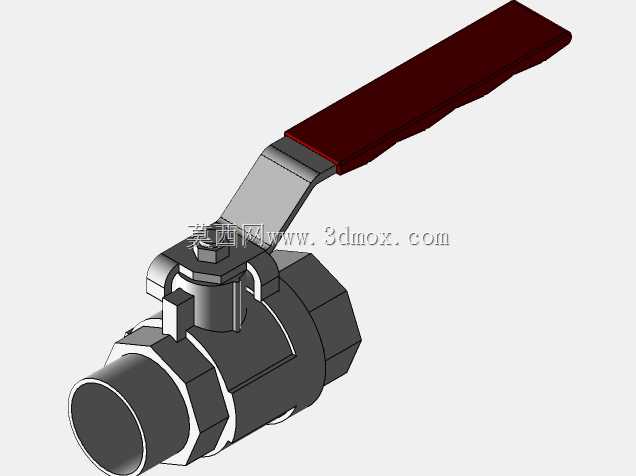

　　控制手柄采用红色包覆式结构，手柄表面做了防滑纹理处理，操作人员手动扳动的时候不容易打滑，手柄的转动角度对应球阀的通断状态，扳动90度即可实现全开或者全关的状态切换，操作反馈清晰，不需要额外观察阀位指示就能通过手柄朝向判断当前的通断状态，适合在设备密集、视线容易被遮挡的工位上快速操作。喷嘴部分和阀体出口端做了一体式的结构设计，气流经过球阀内部的流道之后直接从喷嘴端喷出，流道过渡位置做了圆弧顺滑处理，减少气流在阀内部的紊流损失，保证喷气端的气流压力稳定，相比外接喷嘴的结构，少了一段转接流道的压力损耗，同等供气压力下的吹扫力度更强。

　　从安装边界尺寸来看，整个阀件的轴向长度控制得比较紧凑，安装之后从管路连接端面到喷嘴顶端的伸出距离较短，不会在设备外侧形成过长的突出结构，避免工位上的工件、操作人员剐蹭到阀件导致误操作或者结构损坏。手柄的转动半径也做了优化，扳动手柄的时候不会和周边的管路、安装板发生干涉，在排布密集的气路安装板上也能顺利操作，不需要预留过大的操作空间。阀体内部的球芯密封采用常规的软质密封结构，适配低压压缩空气介质的通断控制，密封面的接触压力均匀，在频繁开关的工况下也能保持稳定的密封性能，不会出现阀位关闭之后的漏气问题。

　　在实际选型适配的时候，需要注意这款阀件的外螺纹规格要和现场安装的管路内螺纹规格匹配，0.5英寸的外螺纹适配同规格的水煤气输送钢管或者PU气管的外丝接头，安装前要确认管路内的介质是无腐蚀性的压缩空气，工作压力在常规低压气动系统的压力范围内，不要用在高压液压管路或者有强腐蚀性介质的管路中，避免密封件被腐蚀或者阀体承压不足导致损坏。日常维护的时候，只需要定期检查手柄扳动的顺畅度、螺纹连接位置有没有漏气情况即可，因为是集成式结构，不需要单独拆分喷嘴和阀体做维护，出现密封失效的情况整体更换即可，维护成本较低。

　　从建模的细节处理来看，模型还原了手柄表面的防滑纹理、阀体中部的六角夹持面、外螺纹段的牙型细节、喷嘴端的插接结构，还有阀体和手柄连接位置的限位结构，整个装配关系符合实际产品的装配逻辑，各个零件之间的配合间隙都按照实际加工公差做了预留，导入三维装配环境之后可以直接用来做管路排布的干涉检查，也可以用来生成工程图指导安装施工，或者作为气路系统设计的标准件库元素调用，不需要再重新测绘建模，能节省结构设计阶段的标准件建模时间。
