快插式手动气路通断控制阀结构设计

　　在气动控制系统的现场布线与末端气路管控场景中，这类手动快插气路阀的应用覆盖了从车间气动工装、小型自动化设备气路分支到实验室气动试验台的各类末端通断需求，区别于电磁阀的电控驱动逻辑，这类手动阀不需要接入控制信号，仅靠操作人员手动旋拧顶部旋钮即可完成气路的通断切换，在需要现场人工干预气路通断、临时切断单支路气源的场景下，比电控阀的部署成本更低、操作更直接，也不需要额外布置控制线路，适配零散气路支路的快速改造与临时搭建需求。

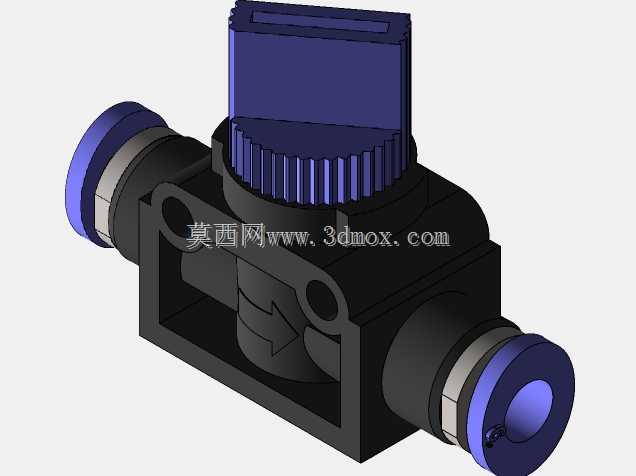

　　从结构设计逻辑来看，这款阀件采用了对称式的快插接头布局，两端的快插接口直接适配常用外径的气动软管，不需要额外搭配转接头，安装时只需要将PU气管插入接口即可靠内部的卡簧与密封圈完成固定与密封，拆卸时按下接口端部的紫色释放环即可拔出气管，相比传统的螺纹连接阀件，管路安装与拆卸的效率提升明显，也不需要在管路上提前套丝或者缠绕生料带，降低了现场安装的密封失效风险。阀体主体采用框架式的镂空结构设计，并非完全实心的块体，这种设计一方面可以在保证结构强度的前提下降低阀件整体重量，减少管路长期承重带来的接头变形风险，另一方面框架侧面的开孔也可以直观看到内部阀芯的转动方向标识，图中阀体内部模压的箭头标识可以直接指示当前气路的导通方向，避免操作人员误判通断状态，在现场调试时不需要额外对接气源测试就能快速确认旋钮位置对应的通断状态。

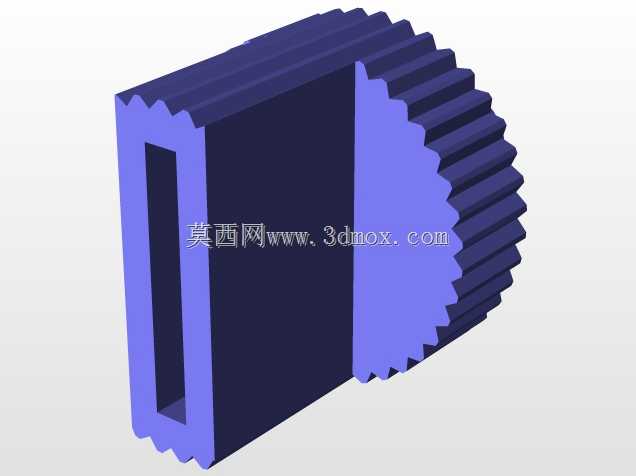

　　顶部的旋钮采用了竖向防滑齿结构，旋钮的握持面做了加高处理，即使操作人员佩戴劳保手套也可以轻松施力旋拧，不会出现打滑的问题，旋钮的转动角度设置为90度限位，从横向到纵向的转动行程刚好对应气路的全关到全开状态，没有多余的空行程，操作反馈清晰，旋拧到位时会有轻微的触感反馈，不需要额外观察刻度就能确认阀件是否完全切换到位。两端快插接口的紫色释放环做了突出于阀体的设计，在狭窄的安装空间内，操作人员不需要将手伸入阀体缝隙，只需要在接口外侧就可以按压释放环完成气管拆卸，适配设备内部紧凑空间的安装需求。

　　从安装边界来看，这款阀件的整体外轮廓没有突出的尖锐结构，两端接头的同轴度公差控制在小范围内，安装后气管不会出现偏斜导致的应力集中，阀体的安装方向不受限制，可以水平、垂直甚至倾斜安装在气路中，不会因为安装角度影响阀芯的密封性能。内部的阀芯采用平面密封结构，转动时的密封面磨损量小，长期频繁开关也不会出现内漏问题，气路导通时的流道做了顺滑过渡处理，没有明显的节流台阶，压缩空气通过时的压力损失很小，不会因为阀件的接入导致支路气压不足，适配常规0-1MPa工作压力的气动系统使用。在实际设备选型中，这类阀件常被布置在气动执行元件的前端进气支路上，当需要对单个气缸或者气动马达进行维护时，不需要关闭整个设备的总气源，只需要旋动对应支路的这个手动阀就可以切断该支路的气源，避免维护过程中误触发气动元件带来的安全风险，同时也不会影响设备其他气路支路的正常运行，在多工位的气动设备中，每个工位单独配置这类阀件可以大幅提升设备维护的效率，减少停机维护的时间。在建模过程中，这类阀件的结构需要重点关注快插接口内部的卡簧槽、密封槽的尺寸精度，以及阀芯转动的同轴度公差，旋钮与阀芯的连接部分需要做防转结构设计，避免旋钮转动时与阀芯出现相对滑动导致开关位置错位，阀体的框架壁厚需要根据常用的塑料材质强度做校核，保证在1.5倍额定压力下不会出现开裂变形，同时快插接口的插入深度需要符合气动快插接头的通用标准，保证气管插入后有足够的咬合长度，不会在气压冲击下出现气管脱开的问题。
