蜗轮蜗杆传动对夹式蝶阀结构设计

　　这款对夹式蜗轮传动蝶阀，主要面向市政给排水、暖通空调循环水、化工低压流体输送、一般工业管路系统的通断与流量调节场景，在公称通径56英寸的大口径管路上，相比同口径闸阀、截止阀，结构长度更短，安装占用空间更小，适配空间局促的管廊、泵房排布需求。从实际使用场景来看，这类大口径蝶阀常安装在水厂出水总管、换热站一次网回水干管、污水处理厂曝气池进出水管路，日常操作不需要频繁调节，多数工况下作为截断类设备使用，仅在系统检修、支路切换时动作，蜗轮蜗杆的传动结构可以大幅降低操作力矩，即使是大口径规格，操作人员仅需配套手轮即可完成启闭，不需要额外加装助力装置，现场操作门槛低。

　　设计层面，这款蝶阀采用对夹式连接结构，阀体本身不带法兰螺栓孔，安装时直接夹在管路两端的配对法兰中间，依靠长螺栓穿过两侧法兰完成夹紧固定，相比法兰式蝶阀，阀体整体重量降低30%左右，铸造难度更小，同时对夹结构的密封面贴合度更易保证，安装时不需要额外调整法兰同轴度，只要保证管路法兰端面平行即可完成装配。阀体流道采用直通式结构，蝶板为中线型对称设计，全开状态下蝶板沿流道中心布置，流阻系数仅为0.2-0.3，远低于同口径截止阀，大流量输送时压损更小，能有效降低管路输送的泵组能耗。

　　驱动部分采用蜗轮蜗杆减速机构，手轮输入的扭矩通过蜗杆传递到蜗轮，带动阀杆转动，最终驱动蝶板完成0-90度回转，实现阀门的启闭动作，蜗轮副自带自锁特性，当手轮停止操作时，蝶板可以稳定停在任意开度位置，不会因为介质压力冲击出现自行启闭的情况，调节工况下开度稳定性更好。阀杆与蝶板采用销钉连接，没有多余的传动间隙，启闭动作的响应更直接，阀杆上下两端设置轴套支撑，既可以降低转动时的摩擦阻力，也能承受蝶板受到的介质侧向推力，避免阀杆出现弯曲变形。密封结构采用阀体整体包覆橡胶密封面，蝶板边缘做圆弧过渡处理，关闭时蝶板挤压橡胶密封面形成线密封，低压工况下密封性能可靠，即使介质中带有少量泥沙、焊渣等固体杂质，橡胶密封面也可以通过弹性变形补偿微小的密封面间隙，降低泄漏概率。

　　安装边界方面，这款蝶阀的结构长度符合对夹式蝶阀的通用尺寸规范，56英寸规格的结构长度控制在合理范围内，安装时不需要在管路上预留过长的拆装空间，手轮的操作高度距离阀体中心的尺寸适配常规操作平台高度，操作人员站在地面即可完成操作，不需要额外搭设操作平台。阀体两端的密封面外径尺寸匹配对应压力等级的法兰标准，配对法兰不需要定制，采用市面通用的板式平焊法兰即可完成装配，现场安装的适配性强。需要注意的是，这类中线对夹蝶阀的适用压力等级不超过1.6MPa，适用介质温度范围受橡胶密封件限制，常规丁腈橡胶密封适配-10℃到80℃的水、油品等介质，如果是高温或者强腐蚀介质，需要更换对应的密封材质，同时调整蝶板的防腐处理工艺。

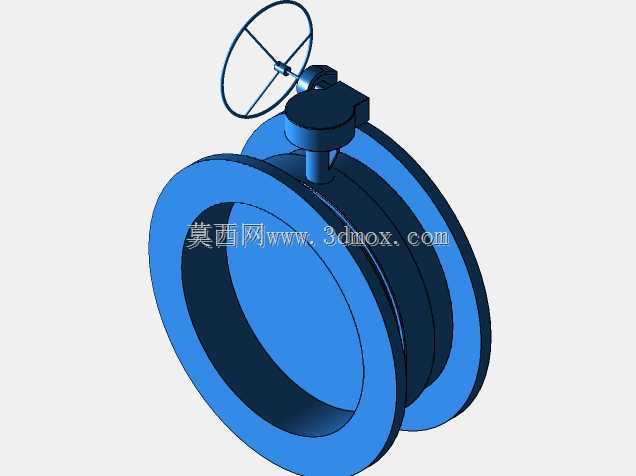

　　从建模逻辑来看，这款模型完整还原了蜗轮箱的内部传动结构、手轮的轮辐造型、阀体的加强筋布局、蝶板的流线型轮廓，所有装配间隙都按照实际工程公差预留，比如阀杆与轴套的配合间隙、蜗轮与蜗杆的啮合间隙、蝶板与密封面的接触余量，都符合实际产品的设计参数，既可以用于管路系统的三维排布校验，提前核对安装空间是否存在干涉，也可以作为阀门结构设计的参考样例，拆解学习蜗轮传动蝶阀的结构组成与装配关系。在管路三维设计中，这类准确的阀门模型可以帮助设计师提前预判阀门操作手轮是否会与周边管路、支架、桥架产生碰撞，避免现场安装时出现操作空间不足的问题，减少现场整改的工作量。
