碳纤维多辐条汽车轮毂轮辐结构设计

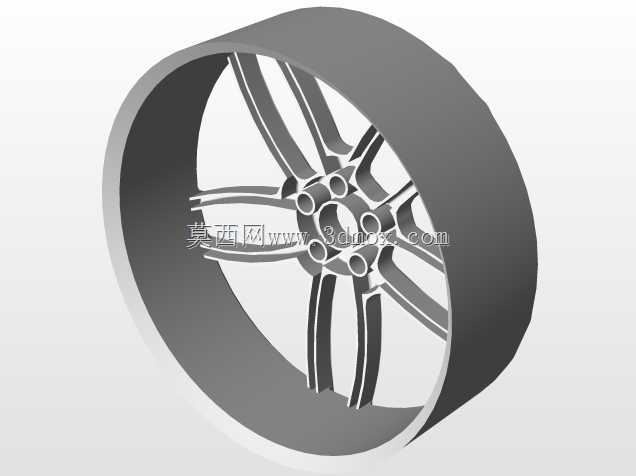

　　该轮辐结构采用碳纤维复合材料铺层设计，整体为圆形对称布局，中心设置轮毂安装基准孔，周围均匀分布五个螺栓过孔，用于与轮毂轴头、制动盘完成刚性连接，安装孔位的节圆直径严格匹配常规乘用车五孔轮毂的安装标准，可直接适配对应规格的轴头法兰，无需额外加工转接结构。辐条采用十辐双组式布局，每两根辐条为一组从中心轮毂座向外延伸至轮辋边沿，辐条截面采用变厚度设计，靠近中心安装座的位置厚度更大，用于传递车轮承受的纵向、横向载荷，靠近轮辋的位置逐步收窄变薄，在保证结构强度的前提下尽可能降低旋转惯量，提升车辆加速与制动的响应速度。轮辋边沿采用等宽环形结构，与辐条外端一体化成型，边沿处预留轮胎安装的止口位，可匹配常规真空乘用车轮胎的胎圈尺寸，

　　保证轮胎充气后的密封性能与固定可靠性。从实际应用场景来看，这类轻量化碳纤维轮辐结构多用于性能取向的乘用车改装场景，也可适配小批量量产的新能源运动车型，相比传统铸造铝合金轮辐，碳纤维材料的比强度更高，同等载荷要求下重量可降低40%左右，能有效减少簧下质量，提升悬架系统的响应效率，改善车轮的贴地性能，在铺装路面行驶时可降低路面颠簸对车身的冲击，同时在高速过弯时，辐条的各向异性铺层可针对性提升侧向支撑刚度，减少轮辐的形变余量，保证轮胎接地面的均匀受力。设计过程中优先考虑了载荷传递路径的优化，每一组辐条的走向都对应中心安装孔的受力点，避免出现应力集中的锐角转折，辐条与中心座、轮辋边沿的连接位置均采用大圆角过渡，减少交变载荷下的疲劳开裂风险，

　　铺层方向按照0度、±45度、90度的顺序交替堆叠，0度铺层主要承受径向的冲击载荷，±45度铺层承受转向时的剪切载荷，90度铺层约束辐条的横向形变，保证不同工况下的结构稳定性。安装边界方面，中心定位孔的直径与常规乘用车轮毂中心套环尺寸匹配，螺栓过孔的孔径可适配M12、M14两种常用轮毂螺栓，轮辋边沿的外径适配18英寸轮辋的安装尺寸，轮辐的整体偏距预留了常规改装轮毂的ET值调整空间，可适配多数紧凑型、中型运动车型的轮拱间隙，不会出现转向时剐蹭翼子板或避震结构的问题。辐条之间的镂空区域预留了足够的通风空间，车辆行驶时气流可穿过镂空区域直接带走制动盘、制动片摩擦产生的热量，避免长距离制动时出现热衰减，提升制动系统的连续工作稳定性，

　　同时镂空结构也进一步降低了轮辐的整体重量，优化了车轮的动平衡表现，减少高速行驶时的车轮抖动。轮辋边沿的厚度经过反复校核，可承受轮胎充气时的周向张力，同时在轮胎受到路肩冲击时，边沿的加强结构可避免出现开裂、变形的问题，保证轮胎不会出现瞬间失压的风险。
