带自弹出功能的1/4英寸六角快换驱动头

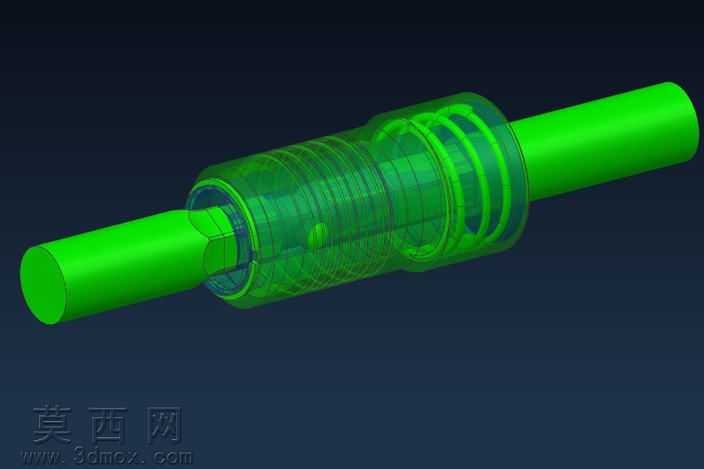

本作品为适配1/4英寸六角柄工具的快速释放驱动结构，采用三维参数化建模完成整体设计，建模过程中优先保证各运动部件的装配干涉校验，通过实体建模与曲面补正结合的方式还原内部弹性卡锁、复位弹簧、滑动套筒、芯轴等核心构件的精确尺寸。渲染阶段采用半透明玻璃材质覆盖外层滑动套筒，可直观展示内部弹簧的排布与卡珠的锁止位置，两端伸出的对接轴采用亮面工程塑料材质模拟实际产品的绝缘握柄与输出端质感，背景选用深灰渐变纯色突出模型主体结构，光影采用45度侧光打亮，既保留透明件的折射层次感，又清晰呈现各零件的轮廓边界。结构设计上采用轴向滑动解锁+弹簧自动复位的逻辑，常态下滑动套筒在弹簧推力下处于前端位置，挤压内部卡珠嵌入六角柄的定位凹槽实现锁止，拉动套筒向后移动时，卡珠失去套筒内壁的径向约束即可松脱工具头，拔出旧工具后套筒在弹簧作用下自动回位，待新的六角柄插入到位后卡珠再次卡入凹槽完成锁止，无需额外手动操作即可保持打开状态等待工具插入。设计过程中重点校验了弹簧的压缩行程与套筒滑动距离的匹配关系，确保卡珠的伸缩量完全满足六角柄的插拔间隙要求，同时对芯轴的内六角对接孔做了倒角导入处理，降低工具插入时的对位难度，各滑动配合面预留了合理的装配公差，避免实际生产中出现卡滞问题，整体结构紧凑，可直接集成到电动螺丝刀、气动起子等手持工具的输出端，实现批头的快速更换。
