多功能异形夹持专用老虎钳结构设计

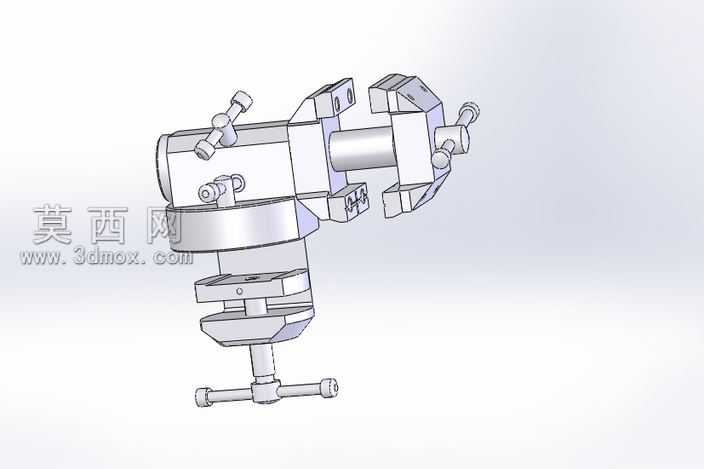

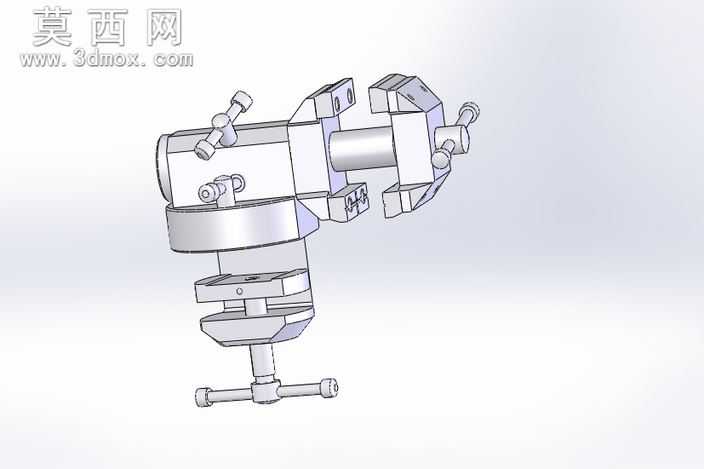

本款老虎钳三维模型采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械加工工装夹具的实际生产尺寸规范，对每一处装配间隙、活动部件行程都做了精准的参数约束，确保模型可直接导出工程图用于实际生产参考。模型整体采用金属材质渲染方案，主体钳身、活动钳块、调节螺杆、锁紧手柄等部件分别赋予不同的金属材质属性：钳身主体采用哑光铸铁材质，还原铸造件表面细微的磨砂质感与冷调金属色泽；调节螺杆、锁紧旋钮等传动部件采用光亮合金钢材质，添加轻微的金属反光与边缘倒角高光，凸显机加工件的精密质感；底部夹持固定座部分做了发黑处理的材质表现，区分不同部件的表面处理工艺差异。结构设计上，本款老虎钳突破传统平口钳的单一夹持局限，采用多工位可调钳口设计，钳口部位设置多组不同规格的夹持卡口，可适配圆形工件、方形工件、异形小零件的夹持需求，钳身中部设置横向调节螺杆与双锁紧手柄，可实现钳口开度的大范围调节与任意位置锁紧，同时钳身可绕底部转轴做一定角度的旋转调整，满足不同角度的加工装夹需求。底部采用C型夹式固定结构，搭配T型调节手柄，可快速将钳体固定在工作台边缘，安装拆卸便捷，固定稳定性强。建模过程中对所有活动部件均做了装配体配合约束，可实现钳口开合、角度旋转、底部锁紧等动作的动态模拟，方便使用者直观理解夹具的操作逻辑与调节范围。渲染阶段采用工作室均匀布光方案，避免金属材质出现过曝或死黑区域，清晰展现每一处结构细节，包括钳口的防滑齿纹、螺杆的梯形螺纹、手柄的滚花防滑结构等细微特征都做了精细化建模还原，整体模型结构完整，无缺失面、破面等建模问题，各部件之间无干涉，可直接用于装配验证、工装方案展示、机械教学演示等场景，为同类异形夹持夹具的设计优化提供了完整的三维参考方案。
