TE3-520132-2弯式高速连接器结构

　　这款弯式高速接口组件，在工业传感信号传输、高速数据采集链路里属于十分常见的互联部件，日常做设备结构布局时，这类直角出线的接头往往能帮工程师省掉不少走线空间的麻烦，尤其是在设备内部舱室紧凑、线缆需要90度转向引出的场景下，直式接头容易出现线缆弯折半径不足、长期使用后线芯断裂的问题，弯式结构刚好能顺着设备壳体的走线槽排布，不会额外占用舱室内部的垂直空间。从实际使用场景来看，这类接头常配套在视觉检测传感器、高速位移传感模块、工业相机的数据输出端，负责把前端采集的高频信号稳定传输到后端的处理单元，相比普通的低速接插件，它的内部接触端子做了阻抗匹配设计，能减少高速信号传输过程中的回波损耗，避免信号失真导致的采集数据出错。做结构设计的时候，

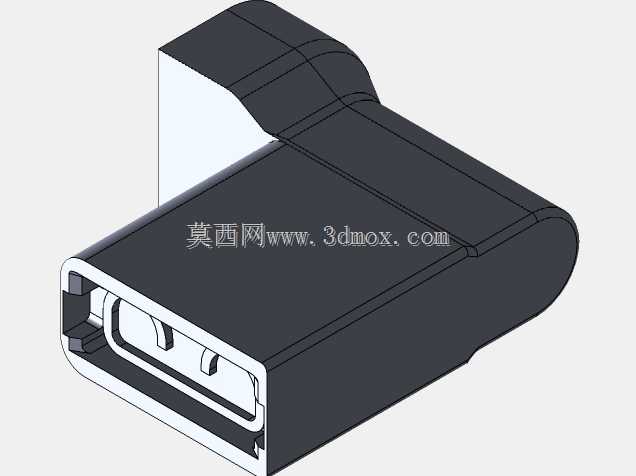

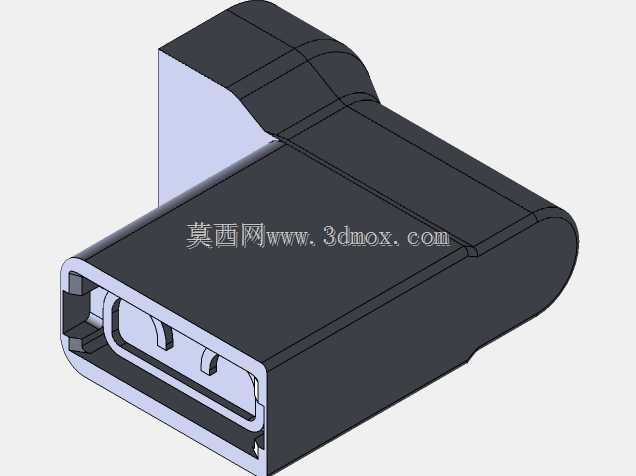

　　首先要考虑的是接头的插拔手感与保持力，插合后的卡扣结构要能承受日常设备运维时的拉扯力，不会因为设备振动出现松脱，同时插拔力不能过大，不然现场更换部件的时候操作费力，也容易因为硬插拔损坏接口内部的塑胶隔栏。从外形结构来看，这款接头采用直角弯转的壳体设计，主体部分为包覆内部端子的绝缘塑胶壳体，外侧做了圆角过渡处理，避免装配时刮伤线缆外皮或者操作人员的手部，接口端的金属屏蔽层能有效阻隔外部工业现场的电磁干扰，比如车间里变频器、伺服电机工作时产生的电磁辐射，不会干扰到内部高速信号的传输稳定性。安装边界方面，接头插合后，直段部分的长度要匹配设备面板上的接口沉台深度，弯转部分的出线方向要和设备内部的走线架方向对齐，

　　预留的线缆弯曲半径不能小于线缆直径的8倍，避免长期应力集中导致的线缆破损。设计时还要考虑塑胶壳体的壁厚均匀性，避免注塑成型时出现缩痕、翘曲，导致和对接端的配合间隙过大，影响屏蔽效果和插拔定位精度，内部的端子固定槽要做定位防呆结构，装配时不会出现端子装反、错位的问题，每个信号端子之间的隔栏厚度要满足耐压要求，避免相邻端子之间出现信号串扰。在设备选型时，要确认接头的针脚定义和所用传感器的输出引脚匹配，弯转方向要符合设备内部的走线方向，避免装上去之后线缆顶住其他内部部件，导致装配不到位。另外，壳体的材质选用耐温阻燃的工程塑料，能适应工业现场-20℃到80℃的工作环境温度，不会因为设备长期运行产生的热量出现壳体变形，

　　接口端的金属接触件采用镀金处理，能提升抗氧化能力，保证多次插拔后接触电阻依然稳定，不会因为长期暴露在车间的潮湿、多尘环境里出现接触不良的问题。做三维建模的时候，要重点还原接口内部的隔栏结构、卡扣的配合尺寸、弯转部分的圆角过渡，以及端子的排布位置，这些尺寸直接影响后续做装配干涉检查时的准确性，要是建模时忽略了卡扣的凸起尺寸，很可能在实际装配时发现接头和面板的安装孔干涉，导致现场装不上。还要注意接头出线端的线缆固定位结构，这个位置要做防滑的倒齿结构，线缆压接之后能和壳体牢固结合，能承受一定的轴向拉力，不会因为拉扯导致内部端子和线缆脱开。在做设备整体结构布局时，这类弯式接头的安装位置要预留足够的手指操作空间，方便运维人员插拔接头，不能把接头布置在被其他部件挡住的死角里，不然后期维护时要拆掉周边很多部件才能操作，大幅提升运维成本。
