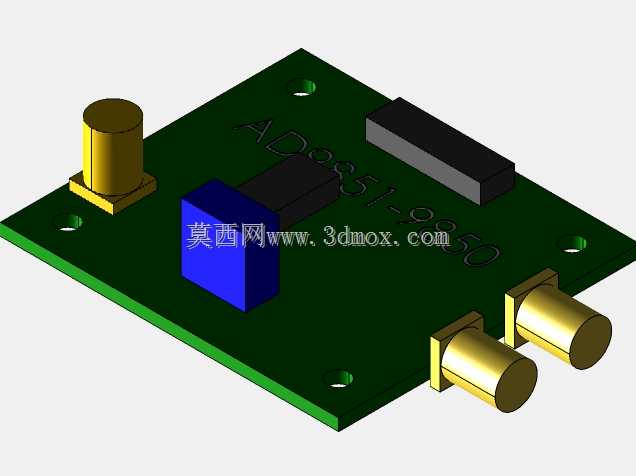

AD9851-9850DDS信号发生器电路板结构

　　在电子测试、射频调试、教学实验等场景中，DDS信号源是常用的基础测试设备，这款基于AD9851与AD9850芯片设计的信号发生器电路板，可输出稳定的可调频率信号，覆盖常规低频到射频段的测试需求，能为电路调试提供标准正弦波、方波等参考信号，也可作为通信系统的本振源使用。从结构设计来看，整块电路板采用标准FR-4基材制作，板边做了圆角处理避免安装时划伤操作人员，板上预留的安装孔位匹配通用实验支架与设备壳体的安装间距，可直接固定在标准型材外壳或者实验台架上，无需额外打孔改制。板上接口布局充分考虑实际接线需求，两个SMA射频输出接口布置在板边同一侧，接线时线缆不会与板上其他元件干涉，单柱电源接口布置在板角位置，电源走线做了加宽处理，

　　大电流供电时不会出现线损过大导致的电压跌落问题。核心芯片区域做了铺地处理，周边布置去耦电容，尽可能降低电源纹波对输出信号纯度的影响，不同功能模块之间做了走线隔离，避免数字信号与模拟信号之间出现串扰。元件选型上全部采用工业级常规器件，接插件选用镀金款，反复插拔也不会出现接触不良的问题，板上预留的调试焊盘可方便后期进行参数校准与固件升级，不需要额外飞线破坏板层结构。从安装边界来看，整块板的厚度为标准1.6mm，板上最高元件为SMA接头的金属外壳，高度不超过12mm，安装时只要预留15mm的垂直空间即可完成装配，板的长宽尺寸适配通用小型仪表外壳，不需要对壳体进行二次切削加工。实际使用时，该模块可直接搭配单片机控制板使用，

　　通过并行或者串行接口写入频率控制字，就能快速切换输出频率，跳频速度远快于传统模拟信号源，适合需要快速扫频的测试场景。板上的阻容元件全部采用表贴封装，焊接时可采用回流焊工艺批量生产，也适合手工焊接进行小批量制作，元件间距符合常规焊接工艺要求，不会出现相邻元件焊盘过近导致的连锡问题。在电路布局上，模拟信号走线做了50欧姆阻抗匹配，保证射频信号输出时不会出现明显的回波损耗，输出端预留了π型衰减电路的焊盘，可根据实际需求焊接衰减器件调整输出信号幅度。电源输入端布置了防反接二极管与滤波电容，即使电源接反也不会烧毁核心芯片，误操作容错率较高，适合教学场景中学生反复接线操作使用。板上丝印清晰标注了每个接口的引脚定义与元件参数，后期维修更换元件时不需要对照原理图就能快速定位故障点，降低维护难度。
