表面安装式7mm规格簧片触发开关结构

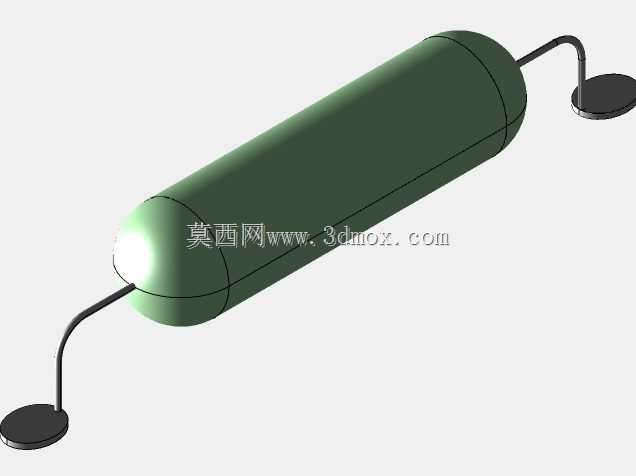

　　在消费电子、小型检测设备、便携穿戴装置的紧凑结构设计里，这类表面安装的簧片触发元件是很常见的感应执行部件，很多工程师在做空间受限的触发结构选型时，都会优先考虑这类贴片式的簧片开关，毕竟它不需要额外预留插件的过孔空间，能直接贴合在PCB板表面完成焊接固定，对高密度布板的场景适配性很强。从结构外形来看，主体采用圆柱式密封腔体设计，直径控制在7mm的规格，腔体两端引出带弯折弧度的引脚，引脚末端是圆形的焊盘固定端，这种引脚设计不是随意做的弯折，而是在实际装配时能预留一定的形变余量，避免焊接过程中热胀冷缩产生的应力直接拉扯密封腔体，导致内部簧片的接触位置偏移，影响触发灵敏度。很多刚接触这类元件选型的工程师容易忽略引脚的应力释放设计，

　　实际上在批量SMT贴片过回流焊的时候，PCB板的细微形变如果直接传递到开关本体，很容易造成内部触点的接触不良，而这种带弧形弯折的引脚，刚好能通过自身的微形变抵消大部分装配应力，提升量产时的良率。这类簧片开关的核心功能是通过外部磁场触发实现电路的通断，和普通的机械按键开关不同，它不需要实体的按压结构，靠外部磁体靠近就能完成触发，所以在很多需要非接触式触发的场景里非常实用，比如小型设备的翻盖检测、仓门闭合检测、便携装置的磁吸配件识别，都能用到这类元件。做三维建模的时候，不能只画个外形轮廓应付，要把安装边界的尺寸卡准：首先是主体圆柱的长度和直径公差，要和实际元件的规格书匹配，避免结构设计时预留的安装槽位出现干涉；其次是两端引脚的弯折角度、焊盘的直径和相对位置，必须和PCB封装的尺寸完全对应，不然导出的PCB封装会出现贴片偏移的问题；还有引脚和主体腔体连接的位置，要做圆滑的过渡处理，不能出现直角锐边，不然实际生产时引脚弯折处容易出现应力集中，导致引脚断裂。很多人做这类元件的三维模型时，容易把焊盘的厚度做厚，实际上这类贴片元件的焊盘是薄铜片镀锡结构，厚度只有零点几毫米，如果模型里焊盘厚度做的太厚，会导致结构装配时和PCB板之间出现间隙，影响实际焊接的贴合度。从实际应用的场景来说，这类7mm规格的簧片开关，刚好适配很多小型化的智能硬件，比如蓝牙防丢器、磁吸充电的小型数码产品、翻盖式的便携检测仪器，这些产品的内部空间都非常紧张，既需要非接触的触发功能，又不能占用太大的安装空间，圆柱式的密封结构本身也有不错的防尘防水能力，不需要额外做密封结构就能用在普通的民用消费电子场景里。设计这类元件的安装结构时，还要注意触发磁体的安装位置，要和开关的轴向保持合适的距离，磁体的磁场强度要和开关的触发灵敏度匹配，不能太近导致开关长期处于触发状态，也不能太远导致触发不灵敏，建模的时候可以把磁体的触发范围做个简单的参考示意，方便结构工程师在做整体装配时调整磁体的安装位置。另外，开关主体的绿色塑封层是绝缘保护层，建模的时候不要忽略这个层的厚度，不然在做安规距离校核的时候，会出现高压间隙不足的问题，虽然这类开关大多用在低压直流电路里，但必要的绝缘间隙还是要满足设计规范。两端的焊盘设计成圆形，

　　也是为了适配SMT贴片时的焊盘对位，圆形焊盘比方形焊盘的对位容错率更高，在高速贴片机的视觉识别里更容易捕捉位置，减少贴片时的偏移概率。很多工程师在做结构评审的时候，会特意检查这类贴片元件的引脚伸出长度、焊盘的可焊接性空间，要保证焊盘周围没有过高的结构件遮挡，不然回流焊时的热风无法均匀加热焊盘，容易出现虚焊的问题。这类簧片开关的内部是两个软磁材料的簧片触点，密封在充有惰性气体的腔体里，所以外部的塑封层不能有破损，建模的时候也要体现出腔体的密封完整性，不要在腔体表面做多余的开孔或者凹槽结构，避免误导结构设计时在开关位置做压合结构，导致腔体破损失效。在做整机的跌落仿真校核时，也要考虑这类元件的固定强度，因为引脚本身有一定的形变能力，

　　如果焊盘的焊接面积不够，跌落时的冲击力可能会导致引脚脱焊，所以建模时焊盘的尺寸要严格按照规格书的要求来做，不能随意缩小焊盘直径。和插件式的簧片开关相比，这种表面安装的型号不需要在PCB上开安装孔，能节省PCB的板面空间，同时也避免了插件引脚在PCB背面突出，影响产品的超薄设计，现在很多追求轻薄化的数码产品，基本都不会再用插件式的簧片开关，全都是转用这种表面贴装的型号。做三维模型的时候，还要注意主体圆柱的两端是圆弧封头，不是平切结构，这个细节很重要，因为圆弧封头的结构能承受更大的外部压力，在做产品外壳的内部筋位设计时，就算筋位轻微碰到开关端部，也不会像平切结构那样出现应力集中压裂塑封层的问题。引脚的弯折弧度也要和实际产品一致，不能做成直角弯折，直角弯折的引脚在受到外力时，应力会集中在弯折点，很容易出现引脚断裂的问题，而圆弧过渡的弯折结构，能把外力分散到更长的引脚段上，提升引脚的抗弯折能力。在实际选型时，这个7mm的长度规格属于中小型的簧片开关，触发灵敏度属于中等水平，适合用在触发距离在3-10mm的场景里，如果触发距离太远，就需要选更长规格、灵敏度更高的型号，如果触发距离太近，又容易出现误触发的问题。建模的时候把这些实际应用的尺寸边界都体现出来，能让拿到模型的结构工程师直接用来做装配校核，不需要再反复核对规格书调整尺寸，减少重复建模的工作量。
